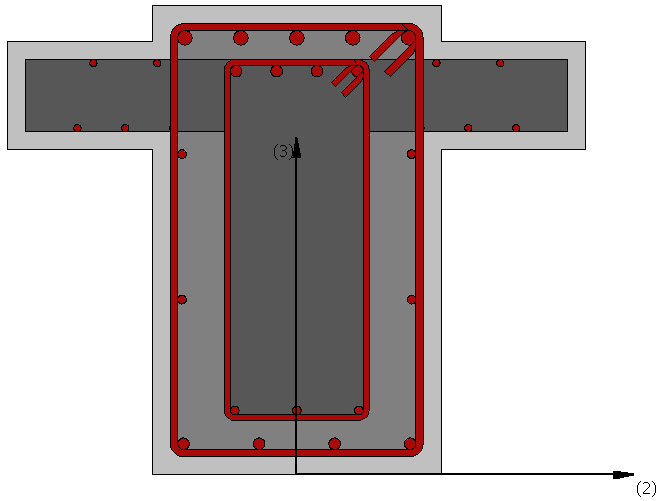

Sección encamisada de concreto reforzado en forma de T - rcjts

Esta sección se adopta habitualmente para modelar columnas en forma de L, T o de forma rectangular de concreto reforzado (para modelar la sección en forma de L es necesario definir una viga de excentricidad nula, mientras que para las demás los usuarios deben definir valores idénticos para los anchos de losa y viga) que han sido reforzadas por medio del encamisado del concreto (acero- o envolturas con FRP usando secciones existentes de concreto reforzado). La posibilidad de definir diferentes niveles de confinamiento por medio de materiales de concreto interno (ya existente) y externo (nuevo) está disponible.

Materiales y Dimensiones

Es posible definir seis tipos de materiales diferentes: refuerzo longitudinal externo, refuerzo longitudinal interno, refuerzo transversal externo, refuerzo transversal interno, concreto del encamisado, concreto del núcleo.

Las dimensiones requeridas son las siguientes:

  • Altura de Viga Externa. El valor por defecto es 650 mm
  • Ancho de Viga Externa. El valor por defecto es 400 mm
  • Altura de Losa Externa. El valor por defecto es 50 mm
  • Altura de Viga Interna. El valor por defecto es 500 mm
  • Ancho de Viga Interna. El valor por defecto es 200 mm
  • Ancho de Efectivo de Losa. El valor por defecto es 800 mm
  • Espesor de Losa 1. El valor por defecto es 150 mm
  • Espesor de Losa 2. El valor por defecto es 150 mm
  • Excentricidad de la Viga. El valor por defecto es 300 mm
  • Espesor de Recubrimiento. El valor por defecto es 25 mm

 Armadura

Varillas longitudinales de refuerzo puede definirse de dos maneras distintas:

  1. Editando el patrón de reforzamiento;
  2. Ingresando el área respectiva y coordenadas de sección (estando las últimas definidas en el sistema local de coordenadas de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Nota: La distancia de la varilla d3 se mide desde la parte inferior de la sección.
