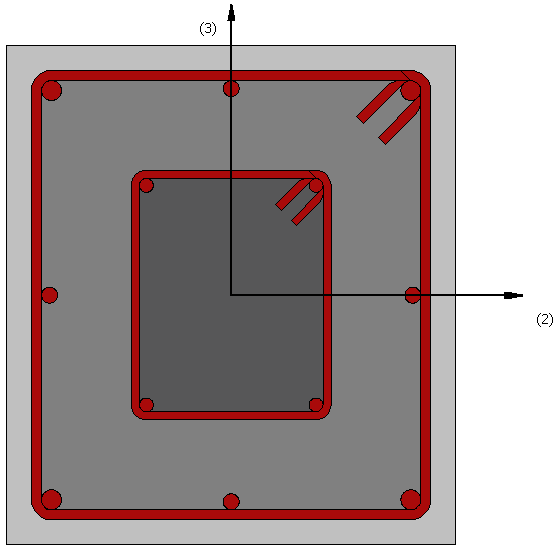

Sección rectangular encamisada de concreto armado - rcjrs

Esta sección es adoptada frecuentemente para el modelado de columnas rectangulares que han sido reforzadas mediante un encamisado de concreto (también es posible definir encamisados de acero o FRP, haciendo uso de estos materiales). En ella, es posible definir distintos niveles de confinamiento para el concreto interno (pre-existente) y externo (nuevo).

Materiales y Dimensiones

Es posible definir seis tipos de materiales diferentes: refuerzo longitudinal externo, refuerzo longitudinal interno, refuerzo transversal externo, refuerzo transversal interno, concreto del encamisado, concreto del núcleo.

Las dimensiones requeridas son las siguientes:

Altura externa. El valor por defecto es 500 mm
Altura interna. El valor por defecto es 150 mm
Ancho externo. El valor por defecto es 450 mm
Ancho interno. El valor por defecto es 200 mm
Espesor de recubrimiento. El valor por defecto es de 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos. También se pueden agregar estribos romboidales.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
