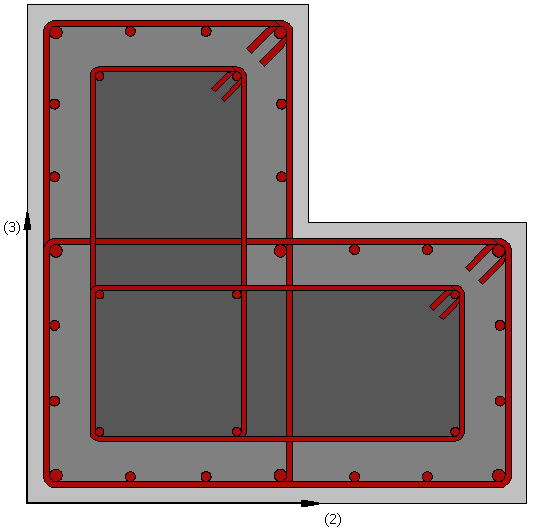

Sección de columna encamisada de concreto reforzado en forma de L - rcjlcs

Esta sección se adopta habitualmente para modelar columnas en forma de L de concreto reforzado que han sido reforzadas por medio del encamisado del concreto (acero- o envolturas con FRP usando secciones existentes de concreto reforzado). La posibilidad de definir diferentes niveles de confinamiento por medio de materiales de concreto interno (ya existente) y externo (nuevo) está disponible.

Materiales y Dimensiones

Es posible definir seis tipos de materiales diferentes: refuerzo longitudinal externo, refuerzo longitudinal interno, refuerzo transversal externo, refuerzo transversal interno, concreto del encamisado, concreto del núcleo.

Las dimensiones requeridas son las siguientes:

• Ancho del Lado 1. El valor por defecto es 800 mm
• Ancho del Lado 2. El valor por defecto es 800 mm
• Espesor del Lado 1. El valor por defecto es 450 mm
• Espesor del Lado 2. El valor por defecto es 450 mm
• Espesor del Encamisado. El valor por defecto es 10 mm
• Espesor de Recubrimiento. El valor por defecto es 25 mm

Armadura

Varillas longitudinales de refuerzo puede definirse de dos maneras distintas:

1. Editando el patrón de reforzamiento;
2. Ingresando el área respectiva y coordenadas de sección (estando las últimas definidas en el sistema local de coordenadas de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Importante: Debe notarse que la distancia d3 debe ser medida desde el borde inferior de la sección.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
