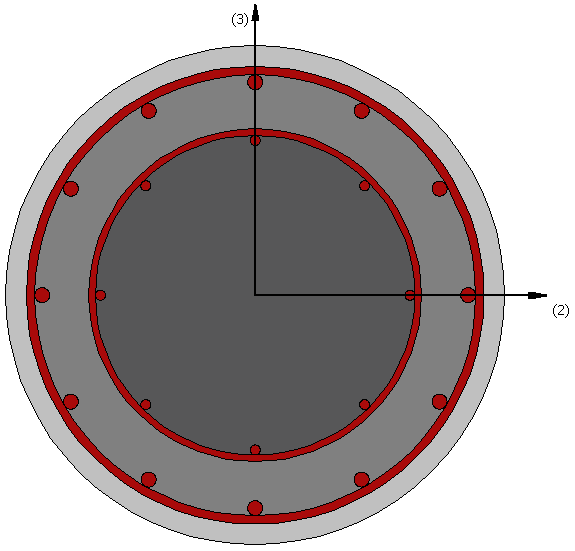

Sección Circular de Concreto Reforzado Encamisado - rcjcs

Esta sección se usa habitualmente para modelar columnas que han sido reforzadas mediante el encamisado del concreto (acero- o envolturas con FRP usando secciones existentes de concreto reforzado). La posibilidad de definir diferentes niveles de confinamiento por medio de materiales de concreto interno (ya existente) y externo (nuevo) está disponible.

Materiales y Dimensiones

Es posible definir seis tipos de materiales diferentes: refuerzo longitudinal externo, refuerzo longitudinal interno, refuerzo transversal externo, refuerzo transversal interno, concreto del encamisado, concreto del núcleo.

Las dimensiones requeridas son las siguientes:

• Diámetro externo. El valor por defecto es 600 mm
• Diámetro interno. El valor por defecto es 400 mm
• Espesor de Recubrimiento. El valor por defecto es 25 mm

Armadura

Varillas longitudinales de refuerzo puede definirse de dos maneras distintas:

1. Editando el patrón de reforzamiento;
2. Ingresando el área respectiva y coordenadas de sección (estando las últimas definidas en el sistema local de coordenadas de la sección).

El refuerzo transversal puede ser especificado en términos de diámetros de los estribos y piernas, así como la distancia entre ellos.

Reforzamiento con FRP

Envolturas con FRP puede introducirse seleccionando la envoltura FRP de una lista de los productos más comunes en el mercado, o introduciendo valores definidos por el usuario.

Notas

1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
