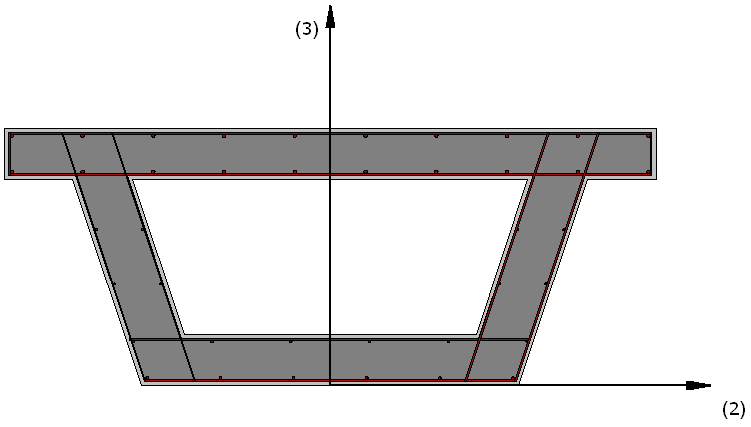

Sección de viga-cajón de concreto armado  - rcbgs

Esta sección es utilizada frecuentemente para el modelado de vigas-cajón de concreto armado.

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: refuerzo longitudinal, refuerzo transversal, hormingón.

Las dimensiones requeridas son las siguientes:

  • Altura bajo alas. El valor por defecto es 1200 mm
  • Ancho superior. El valor por defecto es 3000 mm
  • Ancho inferior. El valor por defecto es 2200 mm
  • Espesor alma. El valor por defecto es 350 mm
  • Espesor parte superior. El valor por defecto es 300 mm
  • Espesor parte inferior. El valor por defecto es 300 mm
  • Ancho alas. El valor por defecto es 400 mm
  • Altura alas. El valor por defecto es 300 mm
  • Espesor de recubrimiento. El valor por defecto es de 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

  1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
  2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

Además, el refuerzo transversal puede especificarse en términos de diámetros de los aros y los estribos, así como también la distancia entre ellos.

Importante: Debe notarse que la distancia d3 debe ser medida desde el borde inferior de la sección.

Notas

  1. La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
  2. Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
