Sección rectangular asimétrica de concreto armado - rcars

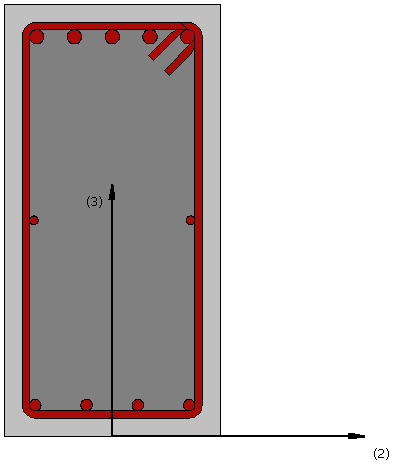

Esta sección es habitualmente adoptada para el modelado de vigas rectangulares de concreto armado.
Materiales y Dimensiones
Pueden definirse dos materiales diferentes: refuerzo, hormingón.
Las dimensiones requeridas son las siguientes:
- Altura sección. El valor por defecto es 600 mm
- Ancho sección. El valor por defecto es 300 mm
- Espesor de Recubrimiento. El valor por defecto es de 25 mm
Armadura
Las barras de armadura pueden ser definidas de dos formas diferentes:
- utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
- insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).
Importante: Debe notarse que la distancia d3 debe ser medida desde el borde inferior de la sección.
Notas
- La región de concreto confinado es automáticamente calculada por el programa usando el espesor de Recubrimiento.
- Todas las varillas de refuerzo deben estar ubicadas dentro de la zona de concreto confinado.
