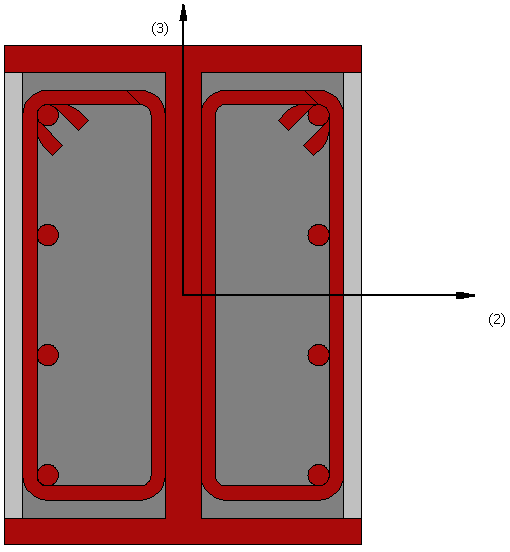

Sección compuesta parcialmente encamisada en forma de I - pecs

Esta sección es adoptada frecuentemente para el modelado de columnas compuestas.

Materiales y Dimensiones

Es posible definir cuatro materiales diferentes: refuerzo longitudinal, refuerzo transversal, acero del perfil, concreto.

Las dimensiones requeridas son las siguientes:

• Ancho ala. El valor por defecto es 200 mm
• Espesor ala. El valor por defecto es 15 mm
• Altura alma. El valor por defecto es 250 mm
• Espesor alma. El valor por defecto es 20 mm
• Espesor de concreto no confinado. El valor por defecto es 10 mm
• Profundidad del concreto parcialmente confinado. El valor por defecto es 40 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

Nota: Para representar el límite entre las zonas de concreto total y parcialmente confinadas se ha asumido una curva parabólica. Su profundidad puede ser estimada en forma conservadora como el 20% del ancho de ala del perfil. Sin embargo, es posible encontrar procedimientos de estimación más rigurosos en el trabajo de Mirza [1989] o Elnashai and Elghazouli [1993], entre otros.
