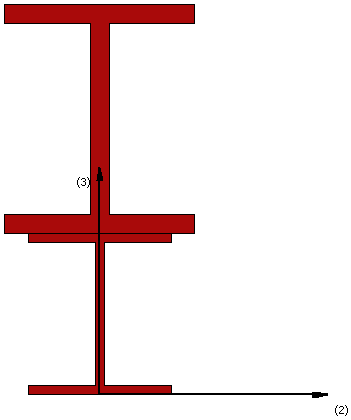

Sección I reforzada con sección I en la parte inferior - ibri

Esta es una sección frecuentemente adoptada para el modelado de acero con perfiles I que han sido reforzados con otro perfil I en la parte inferior.

Materiales y Dimensiones

Se pueden definir dos materiales diferentes (acero):

• Perfil de acero (sección I superior)

• Perfil de acero (sección I inferior)

Las dimensiones requeridas son las siguientes:

• Ancho del ala de sección superior. El valor predeterminado es 200 mm

• Espesor del ala de la sección superior. El valor predeterminado es 20 mm

• Ancho del alma sección superior. El valor predeterminado es 200 mm

• Espesor del alma de la sección superior. El valor predeterminado es 20 mm

• Ancho del ala de sección inferior. El valor predeterminado es 150 mm

• Espesor del ala de la sección inferior. El valor predeterminado es 10 mm

• Ancho del alma de la sección inferior. El valor predeterminado es 150 mm

• Espesor del alma de la sección inferior. El valor predeterminado es 10 mm
