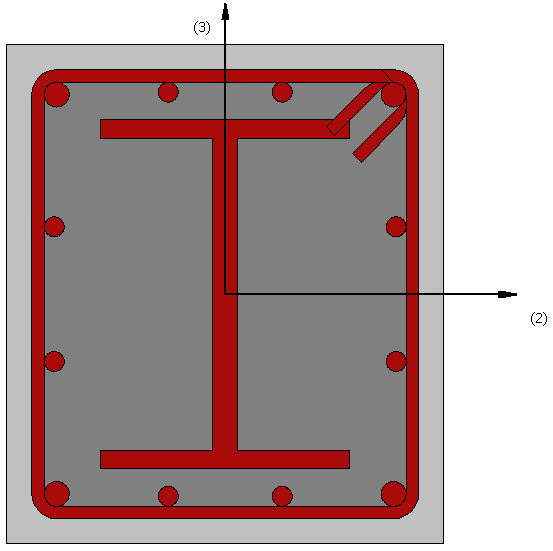

Sección doble-T compuesta completamente revestida - fecs

This is a section frequently adopted for the modelling of composite columns.

Materiales y Dimensiones

Es posible definir cuatro materiales diferentes: refuerzo longitudinal, refuerzo transversal, acero del perfil, concreto.

Las dimensiones requeridas son las siguientes:

• Ancho ala. El valor por defecto es 200 mm
• Espesor ala. El valor por defecto es 15 mm
• Altura alma. El valor por defecto es 250 mm
• Espesor alma. El valor por defecto es 20 mm
• Ancho estribo. El valor por defecto es 310 mm
• Ancho sección. El valor por defecto es 350 mm
• Altura estribo. El valor por defecto es 360 mm
• Altura sección. El valor por defecto es 400 mm
• Espesor del recubrimiento. El valor por defecto es 25 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).

Además, el refuerzo transversal puede especificarse en términos de diámtros de los aros y estribos, así como la distancia en ellos.
