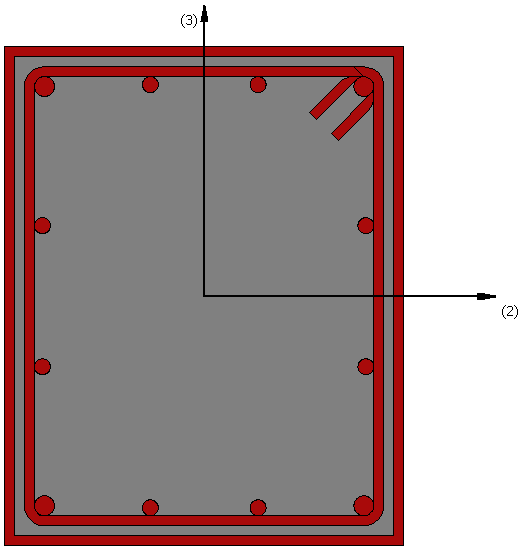

Sección rectangular compuesta - crs

Esta sección es adoptada frecuentemente para el modelado de columnas compuestas.

Materiales and Dimensiones

Es posible definir cuatro materiales diferentes: refuerzo longitudinal, refuerzo tranversal, tubos de acero, concreto.

Las dimensiones requeridas son las siguientes:

• Altura de Sección. El valor por defecto es 500 mm
• Ancho de Sección. El valor por defecto es 400 mm
• Espesor del Acero. El valor por defecto es 10 mm

Armadura

Varillas longitudinales de refuerzo puede definirse de dos maneras distintas:

1. Editando el patrón de reforzamiento;
2. Ingresando el área respectiva y coordenadas de sección (estando las últimas definidas en el sistema local de coordenadas de la sección).
