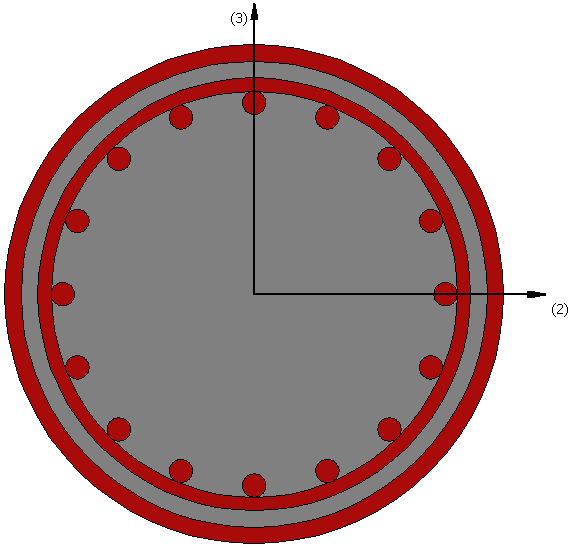

Sección circular compuesta - ccs

Esta sección es utilizada frecuentemente para el modelado de columnas compuestas.

Materiales y Dimensiones

Pueden definirse tres materiales diferentes: armadura, tubo de acero, concreto.

Las dimensiones requeridas son las siguientes:

• Diámetro sección. El valor por defecto es 300 mm
• Espesor acero. El valor por defecto es 10 mm

Armadura

Las barras de armadura pueden ser definidas de dos formas diferentes:

1. utilizando el editor de la armadura, al cual se accede mediante el botón Editar Esquema Disposición Armadura, y en el cual es posible especificar un determinado número de barras a colocar en el perímetro de la sección;
2. insertando manualmente el área y las coordenadas seccionales respectivas de cada barra (siendo estas últimas definidas en el sistema de coordenadas local de la sección).
