Elementos de Mampostería (ASCE)
Todas las revisiones de elementos de mampostería (capacidad de corte, capacidad de momento flector, capacidad de compresión y deriva) deben realizarse para todos los elementos de cada piso, de acuerdo con la Sección 11.3.2 de ASCE 41-17 y las Secciones 9.3.4.1 y 9.3.5 de TMS 402, considerando a los miembros como elementos primarios o secundarios, designados de acuerdo con las definiciones en EN1998-1: 2004, 4.2.2 (1) P, (2) y (3).
Capacidad Cortante
Muros
de mampostería sin refuerzo
La
capacidad de fuerza de corte en el plano de los muros de mampostería
no reforzada se calcula como el menor valor de la resistencia
al volteo, la resistencia al deslizamiento de la junta horizontal,
la resistencia al aplastamiento en la base (toe-crushing) y la
resistencia a la tensión diagonal, que se calculan de acuerdo
con las siguientes expresiones:
Resistencia de Volteo
Resistencia de deslizamiento de la
junta horizontal:
Resistencia a la Tensión Diagonal:
Antepechos de mampostería sin refuerzo
La
capacidad de fuerza a cortante en el plano de los antepechos de
mampostería no reforzados se calcula como el valor menor de la
resistencia a la flexión y la resistencia al corte.
La resistencia a la flexión en el plano de los antepechos de mampostería rectangulares no reforzados con y sin dinteles de madera, hormigón o acero se determina como el valor mínimo de las siguientes ecuaciones:
y
La resistencia al corte del antepecho de mampostería no reforzada se calcula como el valor menor calculado a partir de las siguientes expresiones:
and
Donde la ecuación (11-17) es la resistencia al corte máxima asociada con la formación de grietas a través de las juntas horizontales y verticales en casi toda la altura del antepecho y la ecuación (11-18) se usa cuando se produce la fractura de las unidades de mampostería.
Muros/Antepechos de Mampostería reforzada
La
capacidad a cortante de muros y antepechos de mampostería con
refuerzo se calcula utilizando las siguientes ecuaciones:
Donde Vn no excederá lo siguiente:
- Si
- Si
Se aconseja a los usuarios que consulten el Código para la definición de los parámetros y más detalles sobre las expresiones.
Capacidad de Compresión
La
capacidad de compresión axial nominal no debe exceder la ecuación
9-19 o las ecuaciones 9-20:
- Para
miembros que tienen una razón h/r no mayor a 99
- Para miembros
que tienen una razón h/r mayor a 99
- Se aconseja a los usuarios que consulten el Código para la definición de los parámetros y más detalles sobre las expresiones
Capacidad de Momento de Flexión
La
capacidad de momento de flexión de muros y antepechos de mampostería
no reforzada se basa en la resistencia al aplastamiento en la
base (toe-crushing) inferior calculada de acuerdo con la siguiente
expresión:
La capacidad de momento de flexión de muros y antepechos de mampostería con refuerzo se calcula con respecto a la siguiente expresión de la sección 9.3.5.2 de TMS 402:
donde
Las ecuaciones anteriores son válidas tanto para refuerzo de flexión centrado como no centrado. En el caso del refuerzo de flexión centrado, d = tsp / 2, la capacidad del momento flector se obtiene como:
Se aconseja a los usuarios que consulten el Código para la definición de los parámetros y más detalles sobre las expresiones.
Drift

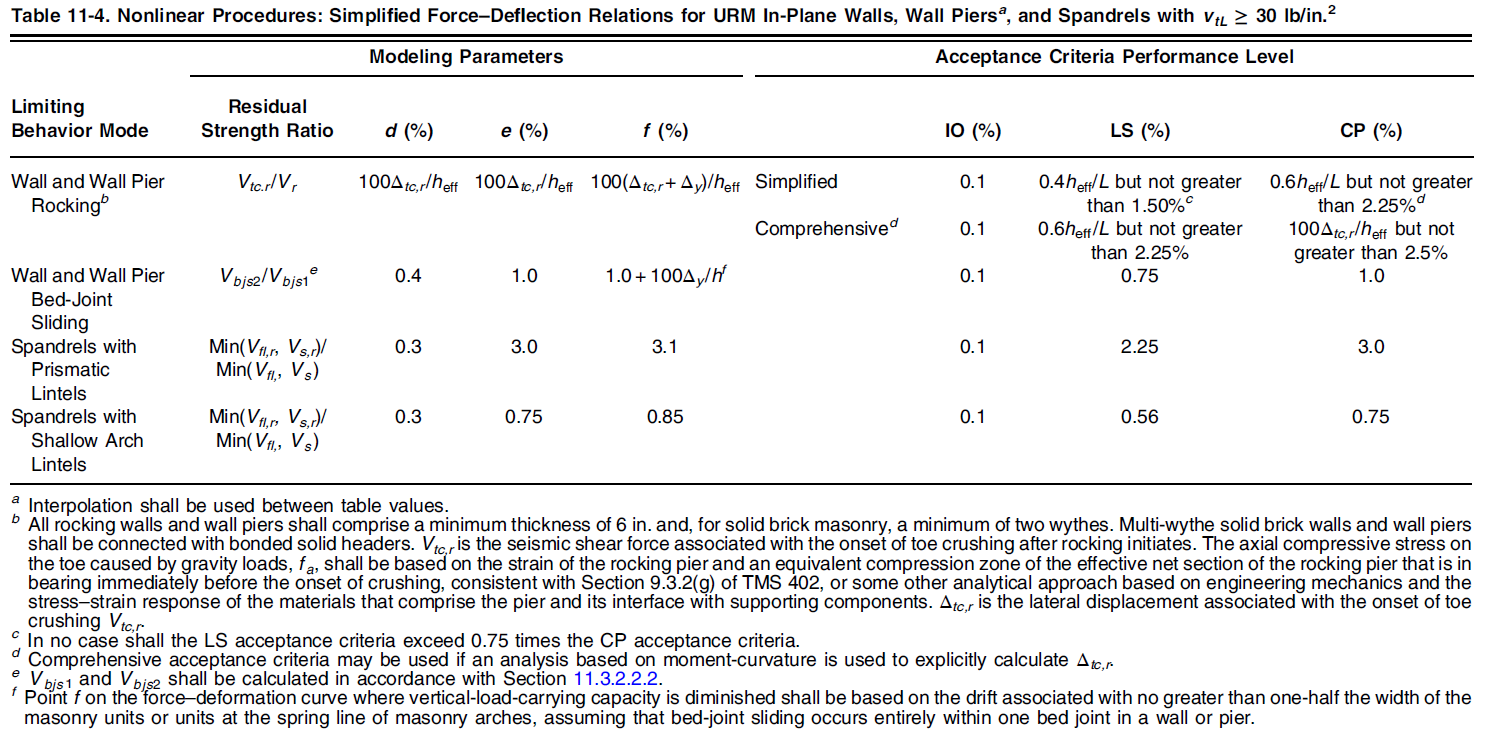

La
capacidad de muros y antepechos de mampostería no reforzada puede
expresarse como la deriva, que se calcula a partir de la Tabla
11-4 de ASCE 41-17.

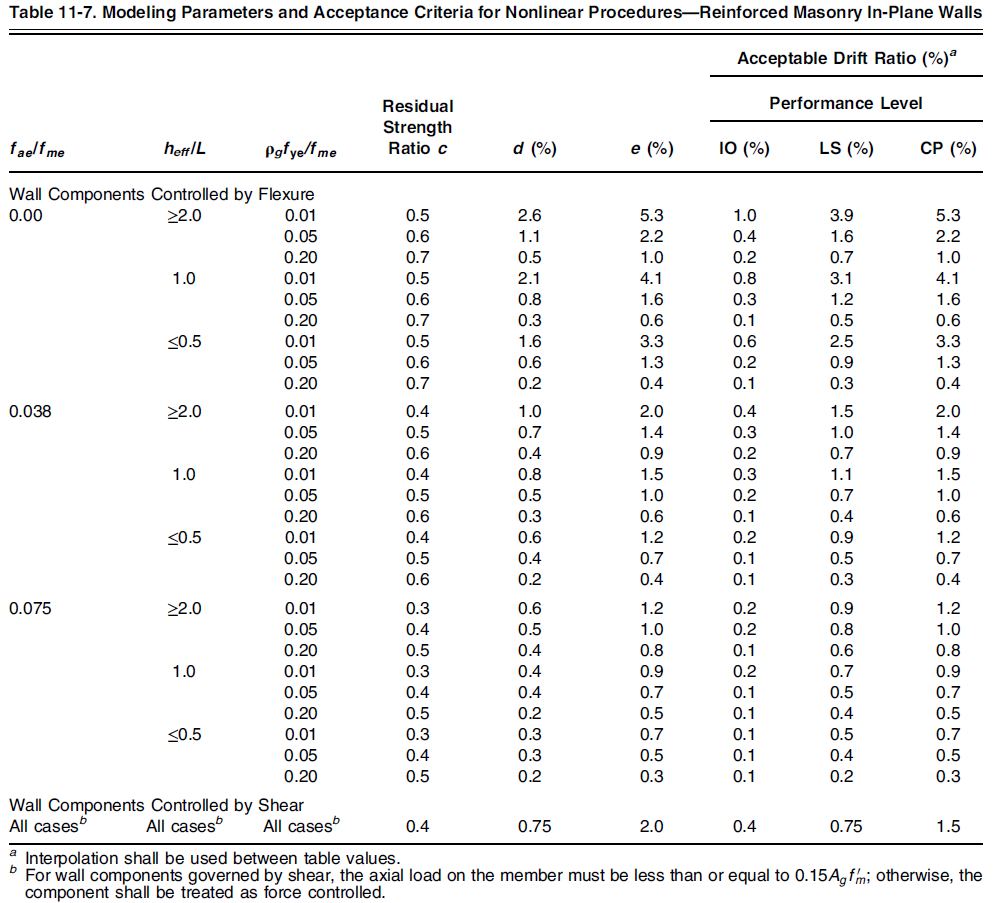

La deriva para muros y antepechos de mampostería con refuerzo se toma de la Tabla 11-7 de ASCE 41-17.
