Vigas de Conexión
Nuevas Vigas de Conexión pueden agregarse con dos clics del mouse en la Ventana Principal del Modelador de Edificios.
En la Ventana de Propiedades que aparece, los usuarios pueden adaptar las dimensiones de la sección ya sea en Ver/Modificar Geometría o seleccionando una sección de las secciones estándar predefinidas.
Vigas de Conexión inclinadas pueden insertarse eficientemente especificando las diferencias de elevación de los dos extremos de las Vigas de Conexión en relación con el nivel de base de la fundación. La altura de las columnas de apoyo se adapta automáticamente.
Las
propiedades del conjunto de materiales
puede definirse desde el menú principal (Herramientas
> Definir Ajustes de Materiales), mediante el botón correspondiente
de
la barra de herramientas, o mediante el botón de Definir Conjunto
de Materiales dentro de la Ventana de Propiedades del Elemento.
Los valores requeridos para la definición de las propiedades de
los materiales dependen del tipo de miembros, p. ej. existente
o nuevos. Por defecto,
hay dos esquemas de materiales, uno para los elementos existentes
y otro para los nuevos.
En el módulo de secciones de Vigas de Conexión también se podrá asignar carga distribuida adicional, que servirá para definir cualquier carga desde el suelo hasta la Viga de Conexión.

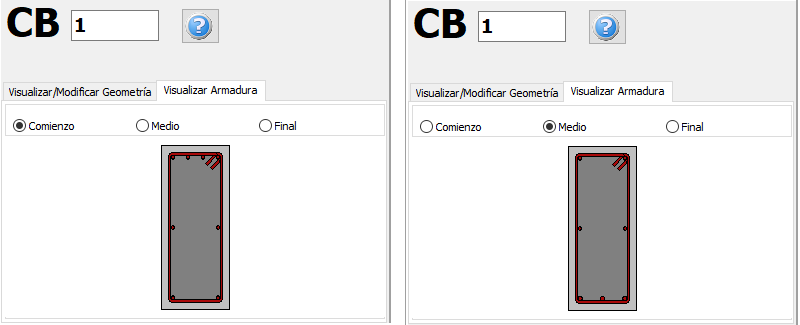

El refuerzo longitudinal y transversal puede definirse editando los controles de los patrones de reforzamiento relevantes. Diferentes patrones de refuerzo pueden definirse en centro y los extremos de la viga de conexión.
En la Ventana de Propiedades los usuarios pueden escoger Ver el Refuerzo, donde se muestra la sección y su refuerzo (longitudinal y transversal), y Ver/Modificar Geometría, donde las dimensiones de la sección pueden verse y modificarse.
Los ajustes basados en código de los miembros estructurales también pueden definirse a través de la ventana de diálogo de Propiedades Avanzadas de Miembro que se abre con el botón correspondiente. Los Parámetros de Modelaje del miembro se pueden definir desde el cuadro de diálogo Parámetros del Modelaje, al que se accede mediante el botón correspondiente.
Después de definir todas las propiedades de la sección, se puede agregar el nuevo miembro delineando dos puntos en la Ventana Principal. La línea de inserción puede estar en el centro o en cualquiera de los dos lados de la pared; esto se puede determinar haciendo clic en cualquiera de las tres líneas en la ventana Ver/Modificar geometría (la línea negra es la opción seleccionada).
Para más guía sobre cómo insertar una Viga de Conexión haga click aquí.
