Curva tri-lineal asimétrica - trl_asm

Esta curva, que adopta una ley de endurecimiento isotrópico, es utilizada frecuentemente para modelar comportamiento tri-lineal asimétrico idealizado. Para caracterizar por completo esta curva de respuesta es necesario definir diez parámetros:

Rigidez inicial en zona positiva (K0+)
El valor por defecto es 1000

Desplazamiento límite positivo de la primera rama (d1+)
El valor por defecto es 1

Rigidez de la segunda rama en zona positiva (K1+)
El valor por defecto es 50

Desplazamiento límite positivo de la segunda rama (d2+)
El valor por defecto es 5

Rigidez de la tercera rama en zona positiva (K2+)
El valor por defecto es 100

Rigidez inicial en zona negativa (K0-)
El valor por defecto es 10000

Desplazamiento límite negativo de la primera rama (d1-)
El valor por defecto es -5

Rigidez de la segunda rama en zona negativa (K1-)
El valor por defecto es 35

Desplazamiento límite negativo de la segunda rama (d2-)
El valor por defecto es -15

Rigidez de la tercera rama en zona negativa (K2-)
El valor por defecto es 100

Notas

  1. Los valores de rigidez K0+, K1+, K2+ y K0-, K1-, K2- deben ser positivos. Por otra parte, K1 y K2 deben ser siempre menores que K0 tanto en la zona de desplazamientos positivos como negativos.
  2. Ejemplo. Para modelar el martilleo de dos edificios adyacentes separados por una junta de extensión de 20 mm, pueden adoptarse los siguientes parámetros de la curva trl_asm: K0+ = 1e12, d1+ = 0, K1+ = 0, d2+ = 1e10, K2+ = 0, K0- = 1e12, d1- = 0, K1- = 0, d2- = -20, K2- = 1e10. Sin embargo, para estos casos se recomienda la utilización de la curva de respuesta gap_hk.

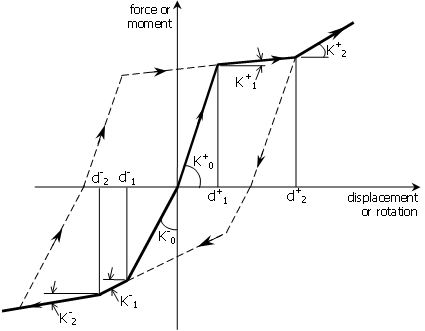

  3. Por mayores indicaciones acerca de las reglas cíclicas empleadas en esta curva de respuesta, los usuarios pueden referirse a la figura mostrada aquí. Por último, se recomienda siempre a los usuarios ejecutar análisis cíclicos simples (por ej., utilizando un solo elemento link conectado al suelo en uno de sus extremos, y luego imponiendo desplazamientos cíclicos en su nodo libre), con el fin de adquirir un entendimiento completo de esta relación histerética, antes de su uso dentro de modelos más elaborados.
