Creazione del Modello Strutturale

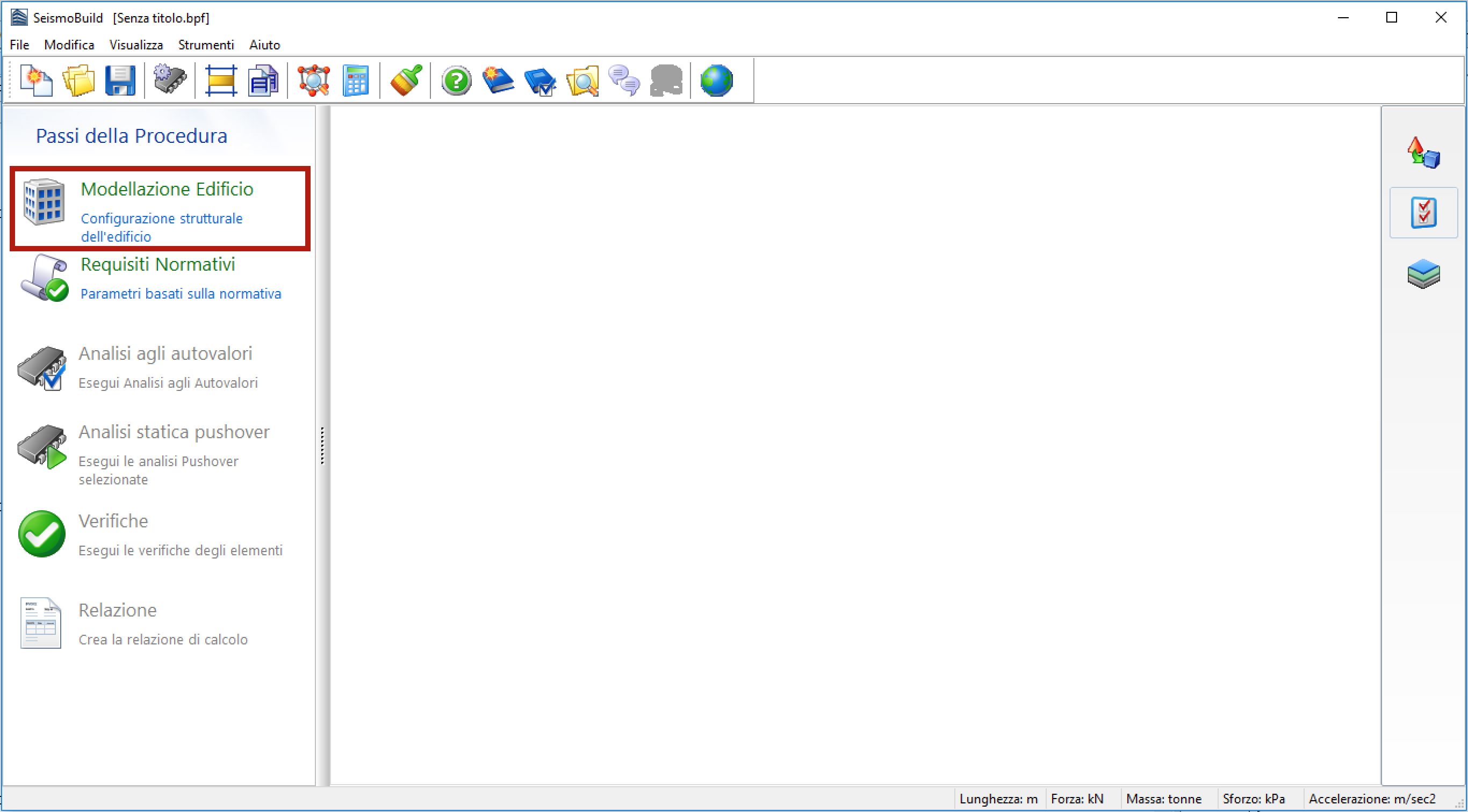

Potete creare un modello strutturale tramite il Modellatore Edifici accessibile faccendo clic sul pulsante Modellazione Edificio dall'elenco dei passi della procedura sulla sinistra dello schermo.

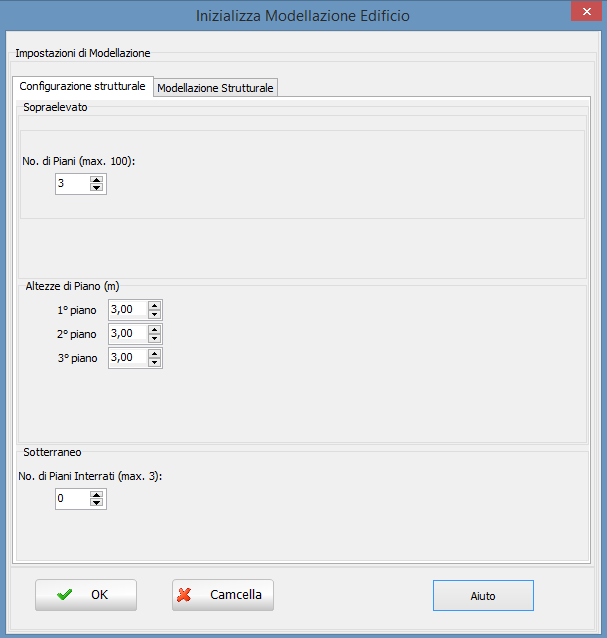

Definire le impostazioni principali dell'edificio e fare clic su OK.

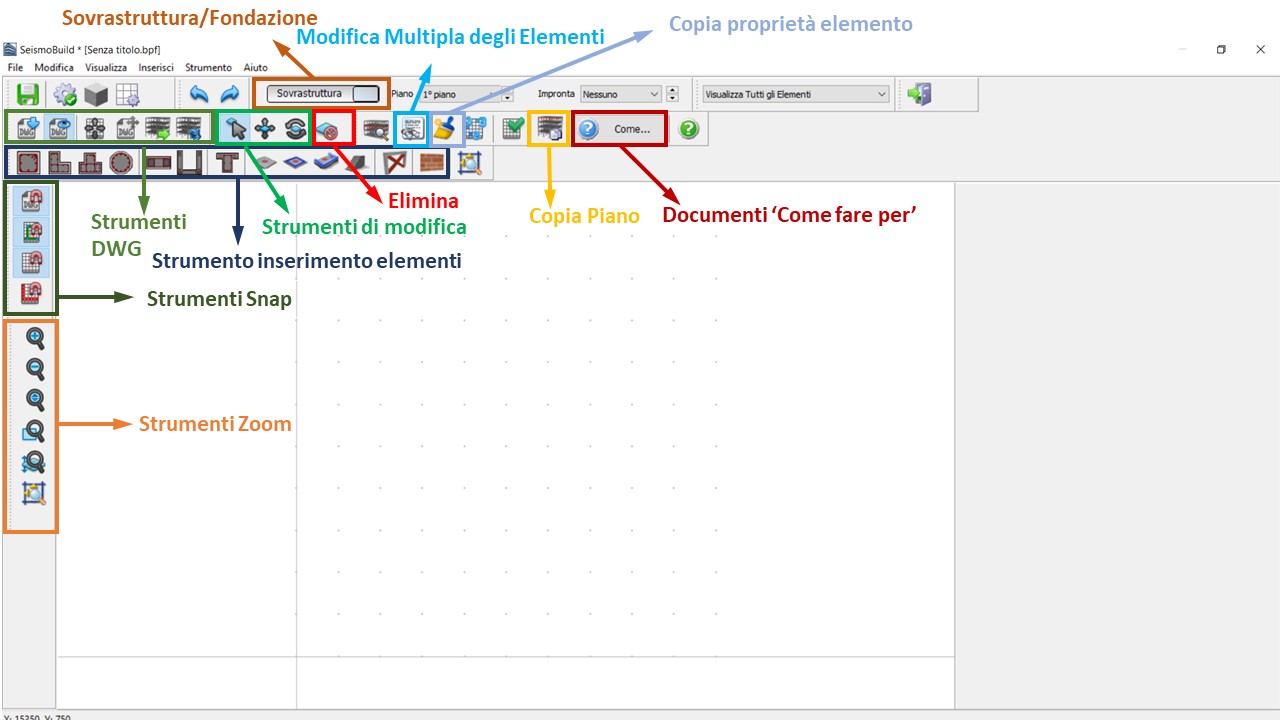

La Finestra Principale del Modellatore Edifici si aprirà come di seguito.

Prima di iniziare, è possibile importare un disegno CAD come sfondo e spostare i suoi assi di riferimento in una posizione più adatta.

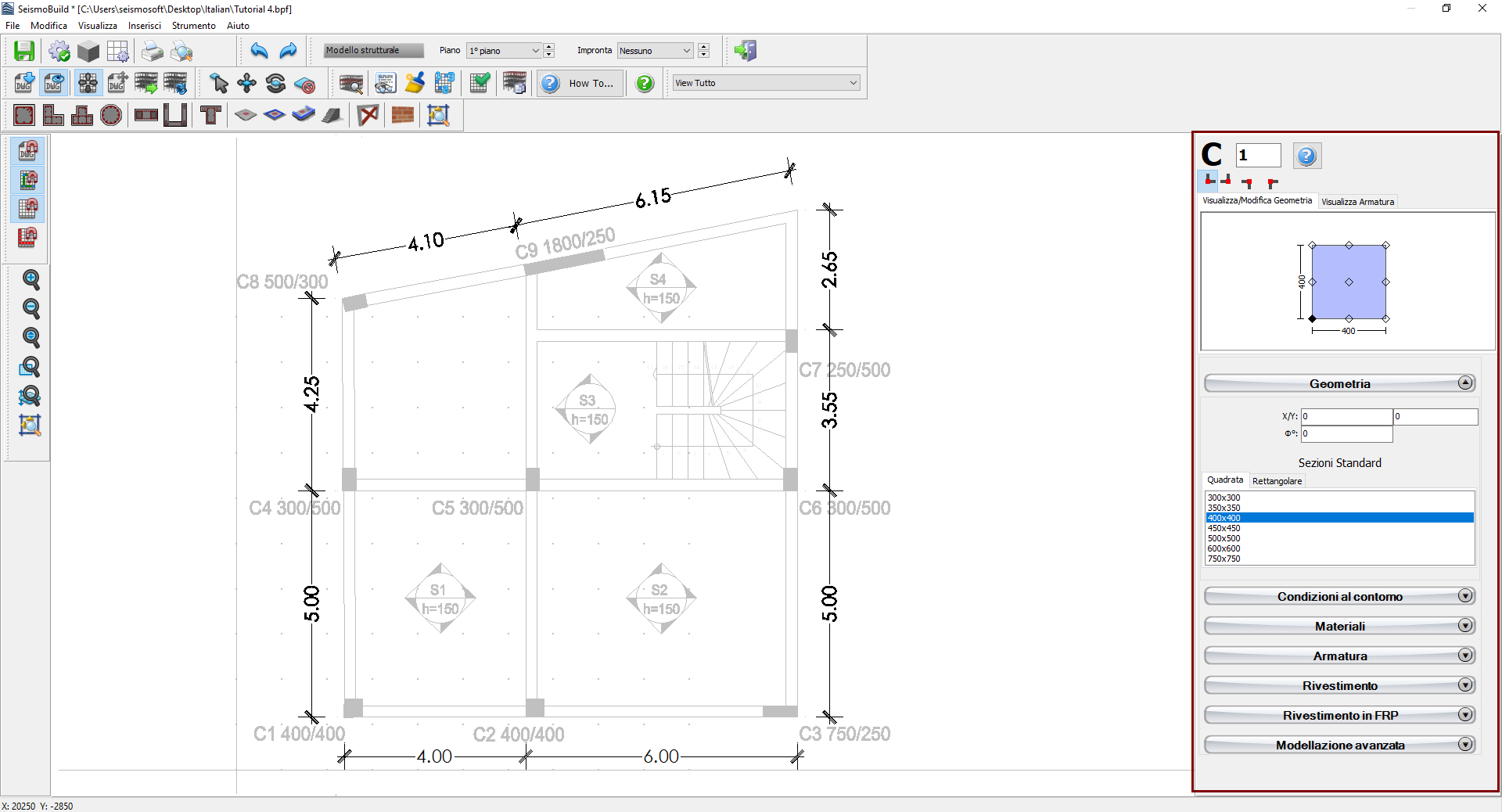

Quando selezionate per inserire un elemento, sulla destra dello schermo apparirà la Finestra delle Proprietà di quel elemento.

I pilastri ed i solai richiedono un clic del mouse per poter essere inseriti. Le pareti e le travi richiedono invece due punti per l'allineamento dell'elemento. Per ulteriori informazioni si può fare riferimento a Inserimento/Modifica Elementi.

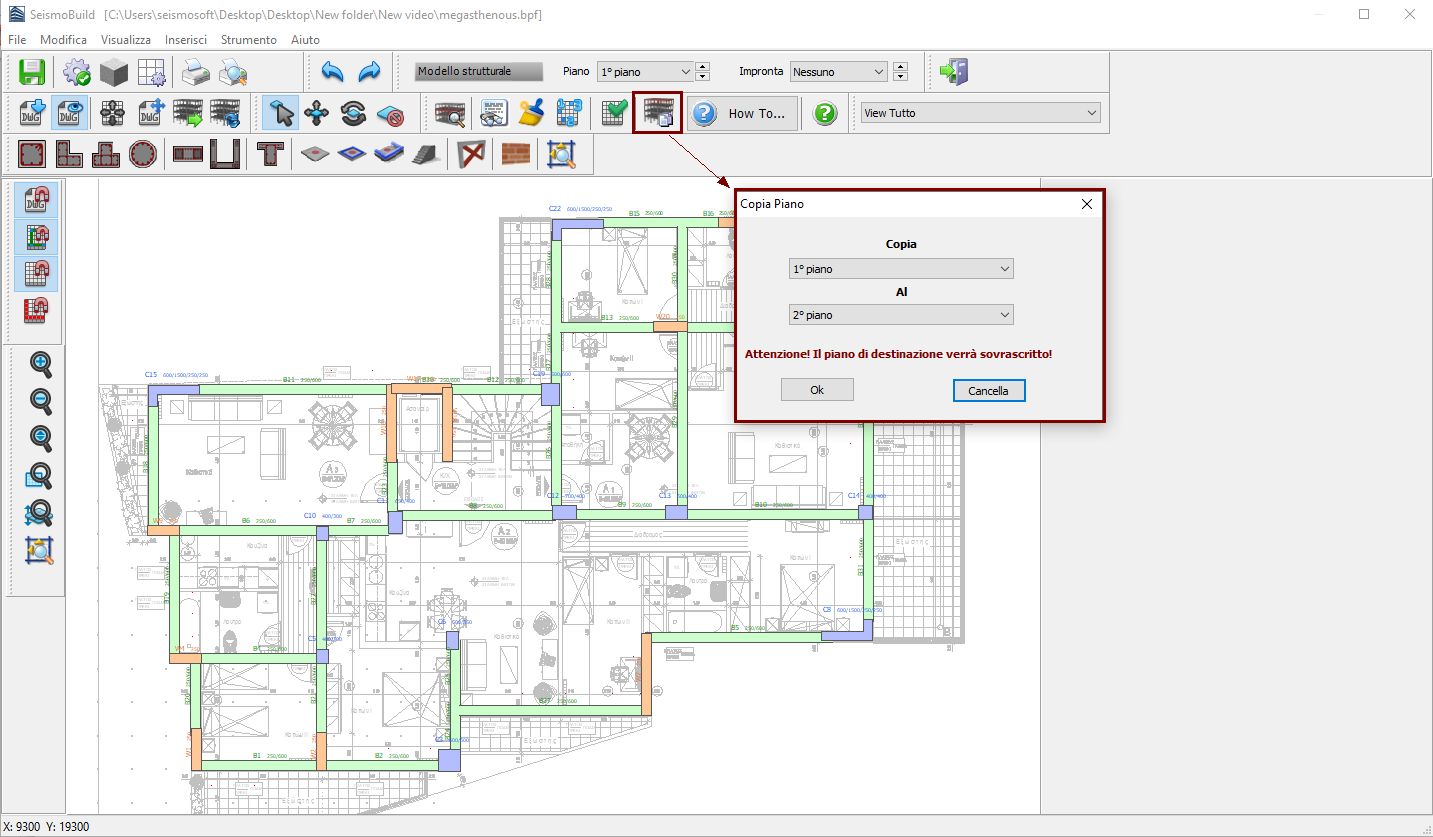

Dopo aver inserito tutti gli elementi del primo piano, è possibile copiarli per gli altri piani.

È possibile tornare alla finestra principale di SeismoBuild dal menu principale (File > Esci) oppure tramite il corrispondente pulsante della barra degli strumenti .
