Importa disegno CAD

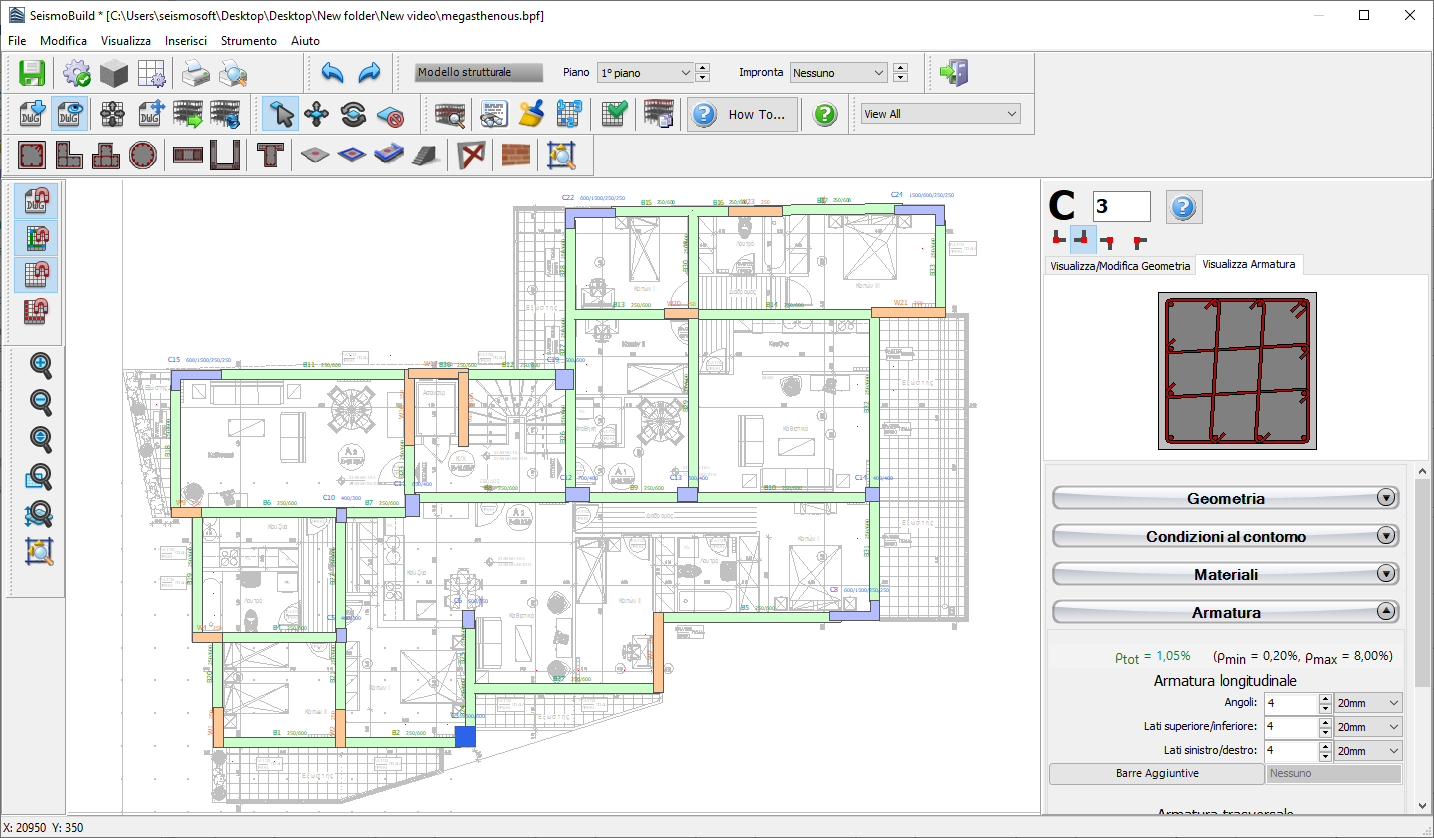

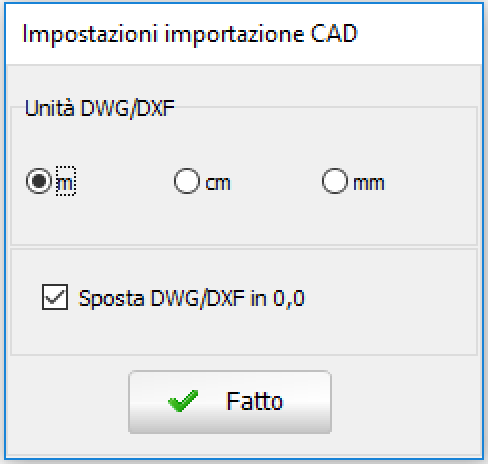

Dal menu principale (File > Importa DWG...), o tramite il pulsante corrispondente della barra degli strumenti , è possibile importare un disegno CAD da utilizzare come sfondo. Una volta importato il disegno, all’utente viene chiesto di assegnare le unità del disegno e se spostare il file DWG/DXF in 0,0, ossia nell’origine del sistema di coordinate. Selezionando la casella. Sì l’estremo inferiore-sinistro del disegno verrà spostato nelle coordinate (0,0) a prescindere dalle sue coordinate CAD iniziali.

Si prega di notare che, tramite il pulsante della barra degli strumenti Muovi Asse Centrale , accessibile anche dal menu principale (Visualizza > Mostra/Nascondi DWG), è possibile spostare l’origine degli assi anche in un secondo momento, in una posizione diversa e magari più appropriata. L'opzione di spostare il file CAD importato è inoltre disponibile attraverso il pulsante della barra strumenti Muovi DWG () o dal menu principale (Visualizza > Muovi DWG).

Inoltre, dal menu (Visualizza > Mostra/Nascondi DWG) o tramite il corrispondente pulsante della barra degli strumenti , si può impostare l’opzione di rendere visibile o meno il disegno CAD.
