Duttilità dei Nodi

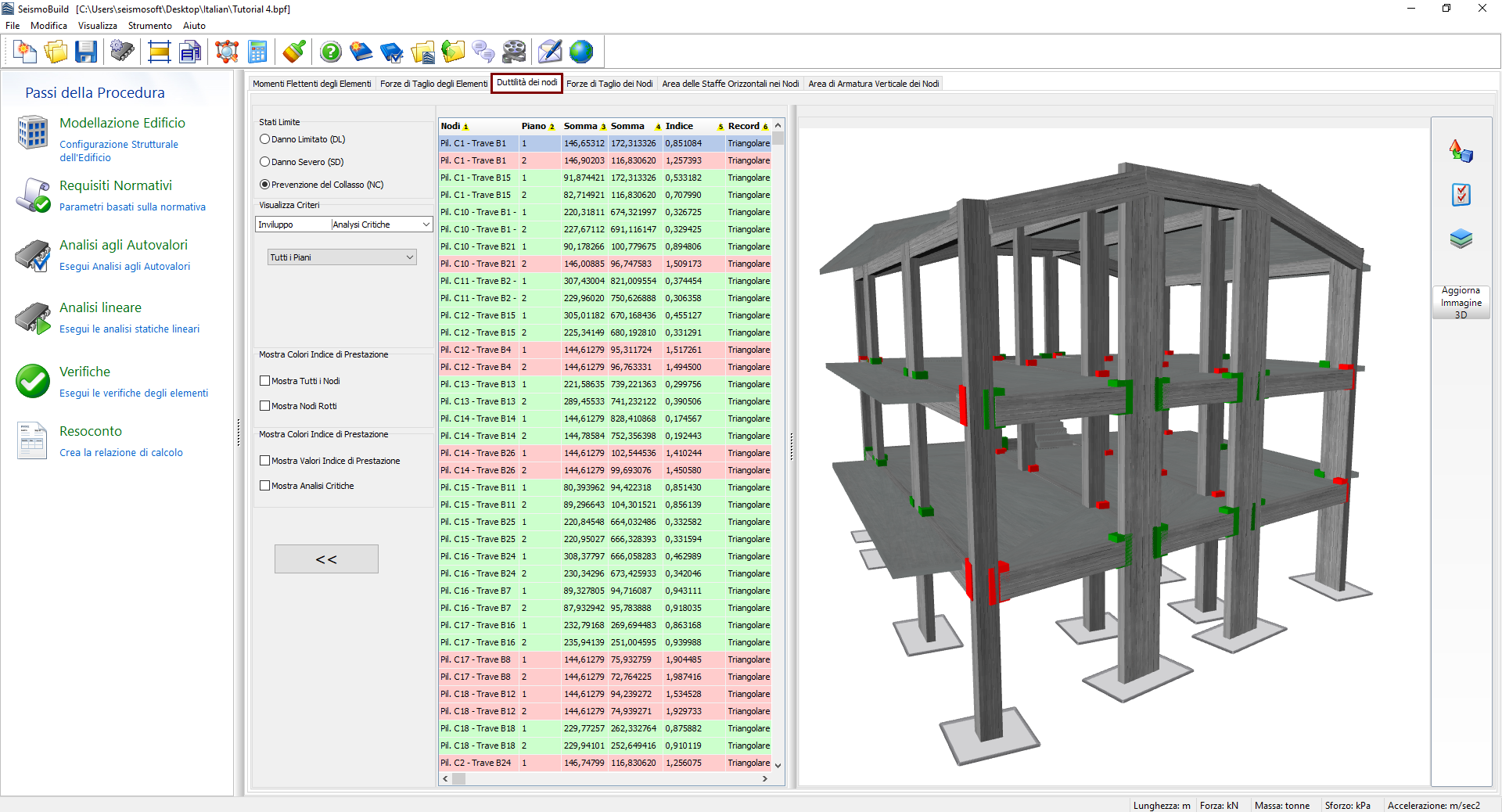

Di seguito vengono presentati i risultati delle verifiche di duttilità per i nodi trave-pilastro. Gli utenti possono selezionare per quale Stato Limite visualizzare i risultati e scegliere i filtri, che includono la determinazione dell'analisi e il piano. Gli stati limite disponibili sono quelli già selezionati nel modulo Stati limite in Requisiti Normativi. Inoltre, nel menu a tendina per la selezione dell'analisi oltre alle analisi eseguite è presente un'opzione denominata Analisi Critica, che è l'inviluppo dei risultati di tutte le analisi. Gli elementi che raggiungono la loro capacità di duttilità nodale sono contrassegnati in rosso sia nella vista tabellare che nel formato vista 3D, mentre sono disponibili diverse opzioni di visualizzazione. Ad esempio, gli utenti possono scegliere di visualizzare i rapporti di prestazione dei nodi o l'analisi critica di ciascun nodo sull’immagine 3D, oppure di visualizzare i nodi con colori diversi, a seconda del valore del loro rapporto di prestazione per lo stato limite selezionato.

Note

1. È possibile, inoltre, nascondere la tabella dei risultati (attraverso il pulsante corrispondente [<<]), per poter visualizzare il rendering 3D del modello strutturale in modalità 'schermo intero'.
2. Premendo col tasto destro del mouse su un elemento e selezionando l’opzione Visualizza Verifiche Nodo, apparirà una finestra con le verifiche per tutte le analisi per quel particolare elemento.
