Capacità a Flessione delle Fondazioni

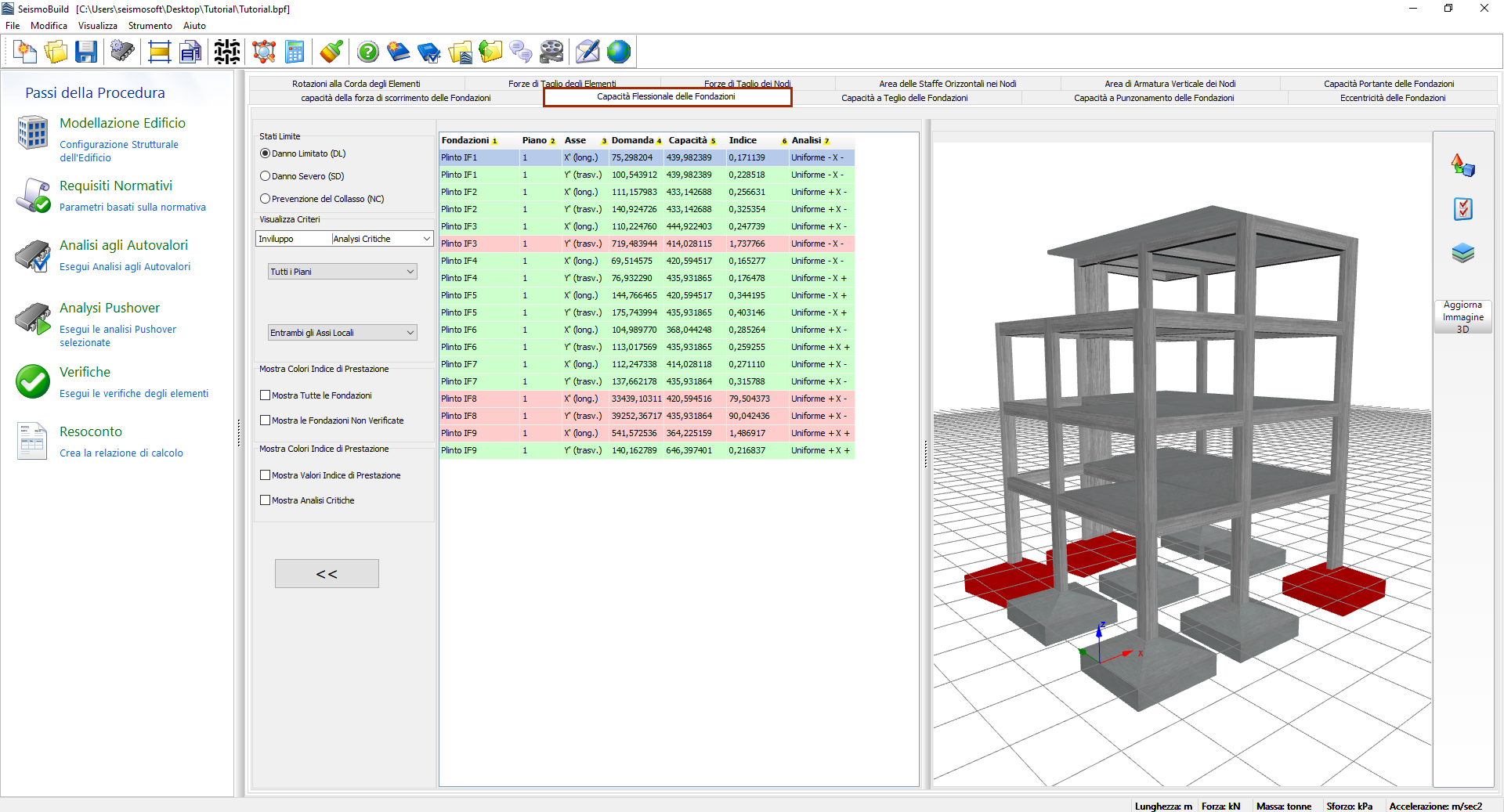

In questo modulo è possibile visualizzare i risultati delle verifiche di capacità a flessione per i plinti e per le travi di fondazione, secondo la normativa selezionata. Gli utenti possono selezionare per quale Stato Limite, o Obiettivo Prestazionale, visualizzare i risultati e scegliere i filtri, che includono il tipo di analisi, il piano e l'asse locale. Gli stati limite disponibili sono quelli già selezionati nel modulo Stati Limite in Requisiti Normativi. Inoltre nel menu a tendina per la selezione dell'analisi oltre alle analisi eseguite c'è un'opzione chiamata Analisi Critica, che è l’inviluppo dei risultati di tutte le analisi. Gli elementi che hanno superato la loro capacità a flessione sono contrassegnati in rosso sia nella vista tabellare che nel formato vista 3D, mentre sono disponibili diverse opzioni di visualizzazione. Ad esempio, gli utenti possono scegliere di visualizzare i rapporti prestazionali delle fondazioni o l'analisi critica di ciascun plinto sul grafico 3D, oppure di visualizzare le fondazioni con colori diversi, a seconda del valore del loro rapporto prestazionale per lo stato limite selezionato.

Note

1. È possibile, inoltre, nascondere la tabella dei risultati (attraverso il pulsante corrispondente [<<]), per poter visualizzare il rendering 3D del modello strutturale in modalità 'schermo intero'.
2. Premendo col tasto destro del mouse su un elemento e selezionando l’opzione Visualizza Tutte le Verifiche delle Fondazioni, apparirà una finestra con le verifiche per tutte le analisi per quel particolare elemento.
