Deforme şekil görüntüleyicisi

 Deforme şekil görüntüleyicisi, kullanıcılara her bir analiz adımındaki deformasyon göstermiş geometriyi görsel olarak inceleme imkanı sunarak deformasyon, mekanizma ve göçme gelişiminin kolaylıkla takip edilmesi imkanı sağlar. Ayrıca, 'Performans Kriterleri Gösterimi' seçeneğinin tıklanması yoluyla, yapıda belirli Performans Kriterleri'nin aşıldığı veya Koda Dayalı Kontrollerin sağlandığı/aşıldığı bölgelerin görüntülenerek takibi de mümkündür. Kapasite aşımı halinde elemanlar, Ön-İşlemci'den atanmış olan renk ve/veya hasar görselleriyle gösterilirler.

Deforme geometri çizimi 3D Çizim seçenekleri vasıtasıyla istenildiği gibi özelleştirilebilir ve 3D Çizimi Kopyala özelliğinin kullanılması yoluyla herhangi bir Windows uygulamasına kopyalanabilir. Analizle eş-zamanlı (ve gerçek-zamanlı) deforme geometrinin algılanmasının güç olduğu (deplasmanların çok küçük veya çok büyük olduğu) durumlarda Deforme Şekil Çarpanları özelliği kullanılabilir. Kullanıcılar, Deforme Şekil Çarpanları'na sağ-tıkla beliren menüden, ana menüden (Araçlar > Deforme Şekil Ayarları…) veya ilgili araç çubuğu düğmesinden  ulaşabilirler.

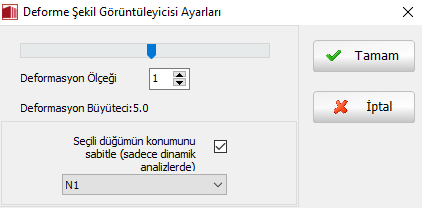

Ayrıca, dinamik analiz'in çalıştırıldığı durumlarda; kullanıcılar Seçili düğümün konumunu sabitle seçeneğiyle, mühendislik uygulamalarında asıl önemi arzeden relatif yapısal deplasmanlara ulaşabilirler. Bu özelliğin çalışabilmesi için 'seçilen nokta' model tabanında yer almalıdır; Sihirbaz tarafından oluşturulan modellerde, bu düğüm noktası 'N1' olarak seçilir (aşağıya bakınız).

Not: Deforme şekil çizimlerinin ulaşılabilir olması için düğüm noktası davranış parametrelerinin tüm yapısal düğüm noktası çıktılarının istenmiş ve alınmış olması gerekmektedir (bknz. Çıktı modülü). Aksi takdirde, art-işlemci çizimi hazırlamak için yeterli bilgiye sahip olamaz.
