Dairesel kolon (Düz ve Mantolanmış)
Yeni bir dairesel kolon (düz ve mantolanmış), Yapı Modelleyici Ana Penceresi üzerine iki fare tıklaması ile eklenebilir.
Kullanıcılar, dairesel kolona ait Özellikler penceresinin içinde bulunan Geometriyi Görüntüle/Düzenle penceresinden ya da önceden tanımlanmış standart kesitlerden bir kesit seçerek kesit boyutlarını belirleyebilirler.
Malzeme set özellikleri, ana menüden (Araçlar> Malzeme Setlerini Tanımla) ile, ilgili araç çubuğu butonu veya elemanın Özellikler Penceresi içerisindeki Malzeme Setlerini Tanımla butonu aracılığıyla tanımlanabilir. Malzeme özellikleri tanımı için gerekli değerler, elemanların türlerine bağlıdır (ör. mevcut veya yeni elemanlar). Varsayılan olarak, biri mevcut elemanlar için diğeri ise yeni elemanlar için olmak üzere, iki malzeme tertibi vardır.
Kolon yüksekliği,genel kat yüksekliğinden farklı olarak da tanımlanabilir. Ek olarak, kolonun temel seviyesi de uyarlanabilir, böylece kullanıcı birbirinden farklı temel seviyelerini oluşturabilir.
Boyuna ve enine donatı, ilgili donatı şablonlarını düzenlenerek tanımlanabilir. Tekil boyuna donatı çubukları ekleme işlemi, ilgili Ek Donatılar modülü aracılığıyla görsel olarak yapılabilir. Kullanıcılar, Özellikler Penceresi'nden kesit donatısının görüntülendiği Donatı Görüntüle vasıtasıyla keside ait donatıyı kontrol edebilirler.

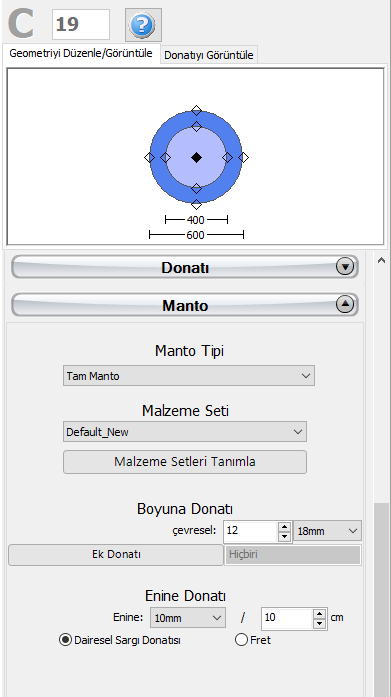

Mantolama tipi seçilerek Mantolama bölgesindeki kesite yani tam mantolama, ve malzeme setinin ve mantolamanın boyuna ve enine takviyesinin atanarak mantolama uygulanabilir.
Mantolamaya tekli uzunlamasına donatı çubuklarının eklenmesi, ek donatı bölümün hem mevcut hem de yeni kısmına grafiksel olarak eklenebildiği Ek Donatılar modülü aracılığıyla da gerçekleştirilebilir.
Dahası, FRP sargılar, kullanıcıların piyasada bulunan en yaygın kullanılan ürünlerin bir listesinden FRP sayfasını seçebileceği veya alternatif olarak kullanıcı tanımlı değerleri sunabileceği FRP Sargı modülü aracılığıyla kolon elemanlarına atanabilir.
Yapısal elemanın koda dayalı ayarları, Gelişmiş Eleman Özellikleri iletişim kutusu aracılığıyla da tanımlanabilir. Elemanın Modelleme Parametreleri, ilgili düğme ile erişilen Modelleme Parametreleri iletişim kutusundan tanımlanabilir.Plan görüntüsü üzerinde, kesitin dönme ve ekleme noktası(fare tıklaması konumuna karşılık gelen kesit noktası) seçilebilir.
Kolon eklenmesi hakkında daha detaylı bilgi için buraya tıklayınız.
Not: Kesit mantolandığında, Gelişmiş Eleman Özellikleri modülünde kullanıcılar, bölümün tamamını, yani hem mevcut hem de yeni parçaları hesaba katmak için parametreler üzerinde kararlar almalıdır.
