Προσομοιωτής Κτιρίου

Μια ειδική δυνατότητα για σχεδιασμό έχει εισαχθεί για τη δημιουργία κτιριακών προσομοιωμάτων. Προς το παρόν δίνεται η δυνατότητα δημιουργίας προσομοίωσης μόνο κτιρίων από οπλισμένο σκυρόδεμα. Σε επόμενες εκδόσεις θα υποστηρίζεται επιπλέον η δημιουργία μοντέλων μεταλλικών και σύμμικτων κατασκευών.

Ο Προσομοιωτής Κτιρίου είναι διαθέσιμος από το Κύριο Παράθυρο του προγράμματος κάνοντας κλικ στο κουμπί Προσομοιωτής Κτιρίου.

Βασικές ρυθμίσεις και κατασκευαστική διαμόρφωση

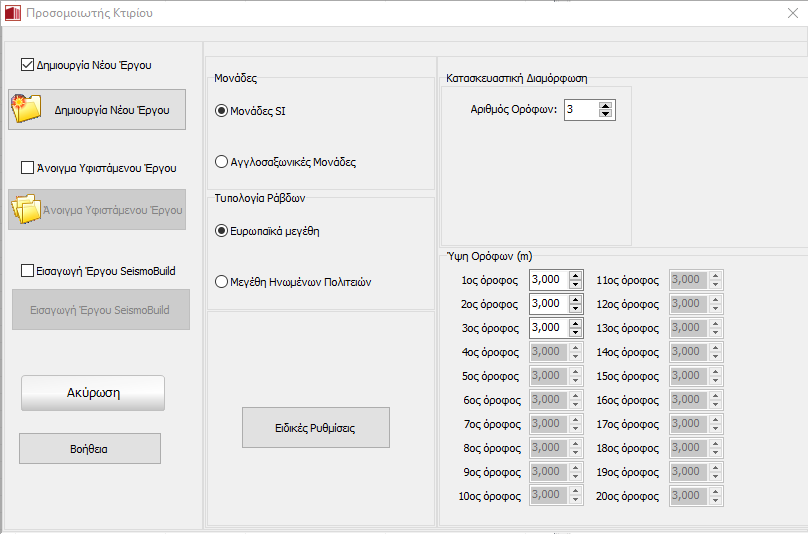

Προκειμένου να δημιουργήσετε ένα μοντέλο κατασκευής μέσω του Προσομοιωτή Κτιρίου, μπορούν να οριστούν ο αριθμός των ορόφων και τα ύψη τους, απο 1 έως 100 όροφοι. Μπορούν να επιλεγούν διαφορετικά ύψη σε κάθε όροφο ή μπορεί να επιλεγεί η δυνατότητα εφαρμογής ενός κοινού ύψους σε ένα εύρος ορόφων. Μπορούν επίσης να καθοριστούν έως τρεις υπόγειοι όροφοι και το ύψος τους.

Οι Προχωρημένες Ρυθμίσεις του έργου μπορούν να οριστούν απο την αρχική οθόνη του Προσομοιωτή ή κατά τη διάρκεια της δημιουργίας.

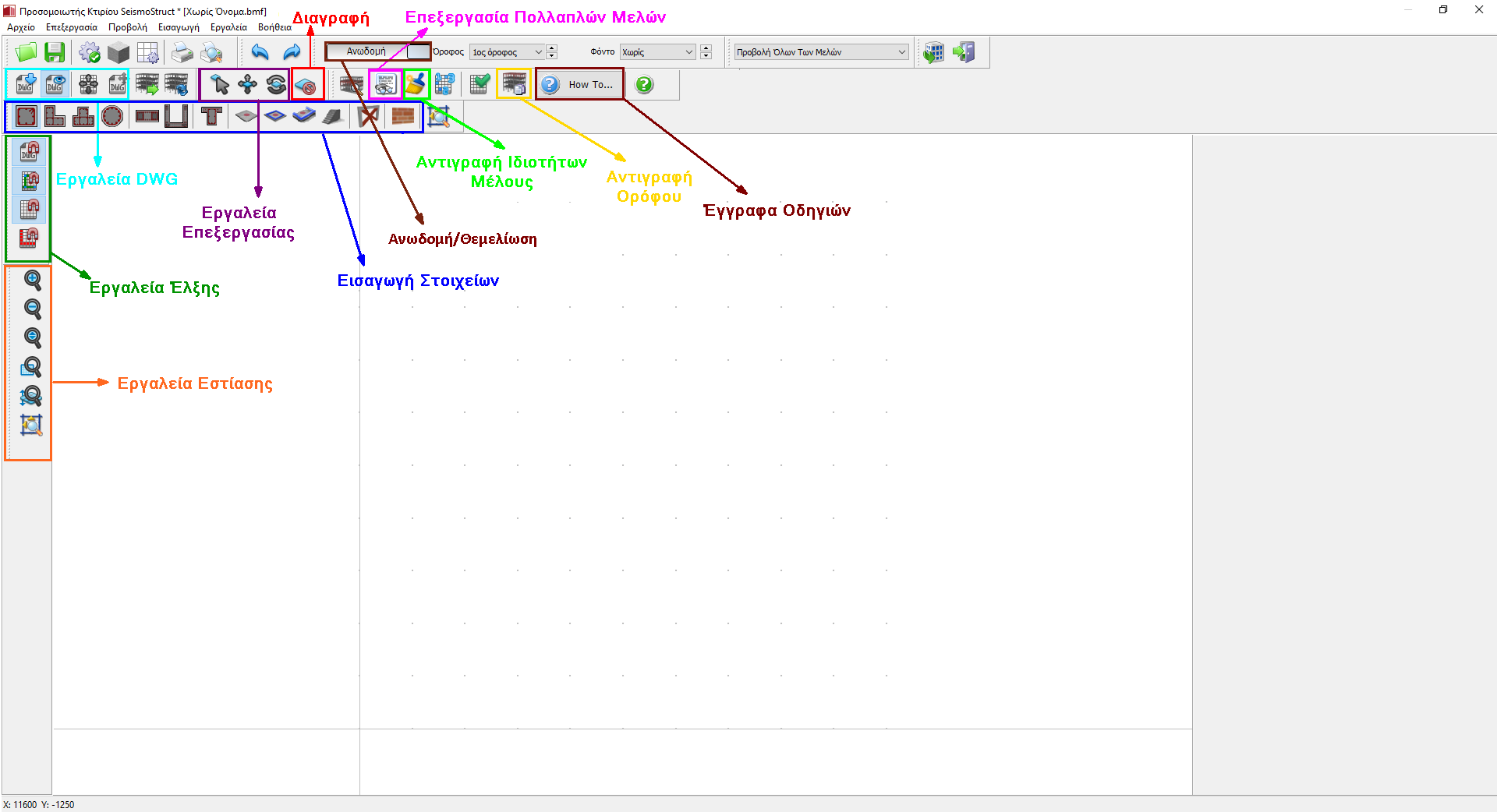

Παρέχεται η δυνατότητα εισαγωγής ενός αρχείου CAD από το κύριο μενού (Αρχείο > Εισαγωγή DWG…) ή από αντίστοιχο κουμπί της γραμμής εργαλείων. Με την εισαγωγή του σχεδίου εμφανίζεται ένα παράθυρο για τον ορισμό μονάδων του σχεδίου και την επιλογή αντιστοίχισης του σχεδίου στις συντεταγμένες (0,0), δηλ. την αρχή του συστήματος συντεταγμένων. Πραγματοποιώντας αυτή την επιλογή μετακινείται η κάτω αριστερή άκρη του σχεδίου στο (0,0) ανεξάρτητα από τις συντεταγμένες του αρχικού σχεδίου CAD. Σημειώστε ότι η αρχή των αξόνων μπορεί να μετακινηθεί επιπλέον σε ένα διαφορετικό σημείο που μπορεί να είναι πιο κατάλληλο, με το κουμπί Μετακίνηση Κέντρου Αξόνων της γραμμής εργαλείων, επίσης διαθέσιμο από το Μενού (Προβολή > Μετακίνηση Κέντρου Αξόνων). Η επιλογή μετακίνησης το εισαχθέν αρχείο CAD είναι επίσης διαθέσιμη από το κουμπί Μετακίνηση DWG ( ) της γραμμής εργαλείων ή από το κύριο μενού (Προβολή > Μετακίνηση DWG). Επιπλέον ορίζεται το αν θα είναι ορατό ή όχι το σχέδιο CAD από το Μενού (Προβολή > Προβολή/Απόκρυψη DWG) ή από το αντίστοιχο κουμπί της γραμμής εργαλείων . Παρέχεται ένας αριθμός χρήσιμων αντίστοιχων κουμπιών προκειμένου να εισάγετε και να επεξεργάζεστε εύκολα δομικά μέλη, καθώς και να εκτελείται μια ποικιλία άλλων λειτουργιών. Το αρχείο μπορεί να αποθηκευτεί ως Έργο Προσομοιωτή Κτιρίου για να ανοίξει και να αλλάξει ξανά στο μέλλον ή να χρησιμοποιηθεί για να δημιουργηθεί αυτόματα ένα νέο Έργο στο SeismoStruct. Οι χρήστες μπορούν επίσης να μετακινήσουν το κτίριο σε κάτοψη απο το κύριο μενού (Εργαλεία > Μετακίνηση Κτιρίου) ή απο το αντίστοιχο κουμπί της γραμμής εργαλείων είτε εισάγοντας τις αντίστοιχες συντεταγμένες είτε επιλέγοντας το αρχικό σημείο και το δεύτερο σημείο γραφικά.

Σημειώσεις

1. Διαφορετικοί τύποι στοιχείων μπορούν να χρησιμοποιηθούν για την προσομοίωση υποστυλωμάτων/δοκών και τοιχίων. Για λεπτομέρειες σχετικά με τον ορισμό τους οι χρήστες μπορούν να ανατρέξουν στις Ειδικές Ρυθμίσεις του Προσομοιωτή Κτιρίου.
2. Η λειτουργία του Προσομοιωτή Κτιρίου παράγει αυτόματα ελέγχους Κριτηρίων Επιτελεστικότητας. Για περισσότερες λεπτομέρειες στον ορισμό τους οι χρήστες μπορούν να ανατρέξουν εδώ.
3. Η λειτουργία του Προσομοιωτή Κτιρίου παράγει αυτόματα Ελέγχους με βάση τον Κανονισμό. Για λεπτομέρειες σχετικά με τον ορισμό τους οι χρήστες μπορούν να ανατρέξουν εδώ.
