Στοιχείο Κελύφους – shell4

Αυτό το στοιχείο είναι ένα 3D στοιχείο Κελύφους με 4 κόμβους (τετράπλευρο στοιχείο κελύφους). Ακολουθεί τη σύνθεση στοιχείων μικτής παρεμβολής τεντωτικών συστατικών (MITC) όπως περιγράφεται από τους Dvorkin και Bathe (1984). Το στοιχείο συνδυάζει την κάμψη της πλάκας και τη συμπεριφορά της μεμβράνης. Το στοιχείο κελύφους μπορεί να χρησιμοποιηθεί για την προσομοίωση δομικών στοιχείων όπως δάπεδα/πλάκες (εφαρμόζεται τόσο για λεπτές όσο και για χοντρές πλάκες) και τοίχους και γενικά επιφάνειες που φέρουν φόρτιση εντός και εκτός επιπέδου. Το στοιχείο είναι ελαστικό με έξι βαθμούς ελευθερίας ανά κόμβο.

Στο πλαίσιο διαλόγου του στοιχείου συνδέσμου είναι δυνατόν να ορίσετε μια συγκεκριμένη απόσβεση στοιχείου, σε αντίθεση με την καθολική απόσβεση που ορίζεται εδώ. Προκειμένου να γίνει αυτό οι χρήστες πρέπει απλώς να πατήσουν το κουμπί Απόσβεση και μετά να επιλέξουν τον τύπο απόσβεσης που ταιριάζει καλύτερα στο συγκεκριμένο στοιχείο (οι χρήστες πρέπει να ανατρέξουν στο μενού Απόσβεσης για να αποκτήσουν εικόνα των διαθέσιμων διαφορετικών τύπων απόσβεσης και για συμβουλές για το ποιες μπορεί να είναι οι καλύτερες επιλογές). Υπενθυμίζεται επίσης στους χρήστες ότι η απόσβεση που ορίζεται σε επίπεδο στοιχείου, έχει προβάδισμα έναντι της καθολικής απόσβεσης, που σημαίνει ότι οι ‘καθολικά-υπολογισμένοι’ συντελεστές του μητρώου απόσβεσης που σχετίζονται με τους βαθμούς ελευθερίας ενός δεδομένου στοιχείου, θα αντικατασταθούν από συντελεστές που θα έχουν υπολογιστεί μέσω πολλαπλασιασμού του μητρώου μάζας του στοιχείου με μια παράμετρο ανάλογη της μάζας, ή μέσω του υπολογισμού του μητρώου απόσβεσης Rayleigh του στοιχείου.

Σημείωση: Αν ορίζεται απόσβεση Rayleigh σε επίπεδο στοιχείου, η χρήση άλλων συντελεστών από το ένα στοιχείο στο άλλο, ή με βάση εκείνους που χρησιμοποιήθηκαν στις καθολικές ρυθμίσεις απόσβεσης, τότε δεν προσομοιώνεται η κλασσική απόσβεση Rayleigh. Η κλασσική απόσβεση Rayleigh απαιτεί ομοιόμορφο ορισμό απόσβεσης.

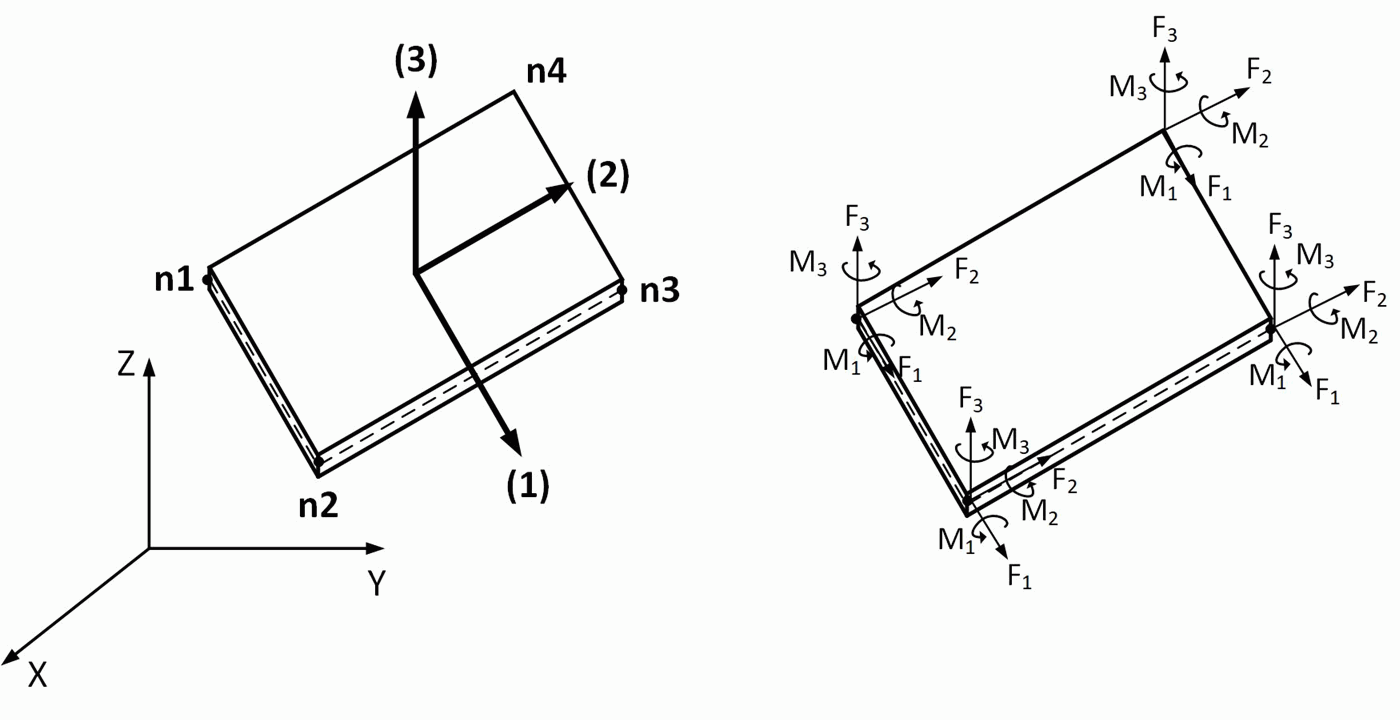

Τοπικοί άξονες και Προσανατολισμός Εσωτερικών Δυνάμεων
