Μη συμμετρική καμπύλη με στένωση του βρόχου υστέρησης - σ

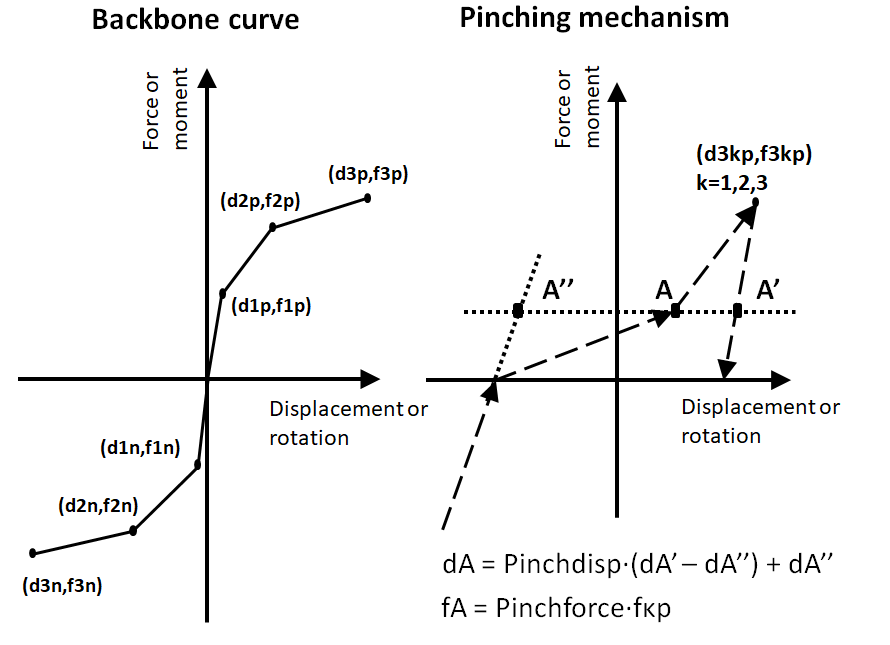

Η Pinched_Asm καμπύλη είναι ένα μονοαξονικό μοντέλο δύναμης-μετακίνησης που χαρακτηρίζεται από μη-γραμμική ακαμψία και απομείωση της αντοχής και επίσης από στένωση του βρόχου της δύναμης και της μετακίνησης. Μπορεί να προστεθεί αλλοίωση από τις ζημιές, λόγω πλαστιμότητας και ενέργειας. Η περιβάλλουσα καμπύλη του μοντέλου ορίζεται από τον χρήστη παρέχοντας τρία ζεύγη δύναμης-μετακίνησης για τον θετικό κλάδο και τρία ζεύγη δύναμης-μετακίνησης για τον αρνητικό κλάδο της καμπύλης της περιβάλλουσας. Η δύναμη και η μετακίνηση πρέπει να δίνονται σε αύξουσα σειρά για τον θετικό κλάδο και σε φθίνουσα σειρά για τον αρνητικό κλάδο. Δεκαεπτά παράμετροι πρέπει να οριστούν προκειμένου να χαρακτηριστεί πλήρως αυτή η καμπύλη απόκρισης:

Μετακίνηση στο πρώτο σημείο της περιβάλλουσας στη θετική διεύθυνση (d1p(+))
Η προεπιλεγμένη τιμή είναι 0.001

Δύναμη στο πρώτο σημείο της περιβάλλουσας στη θετική διεύθυνση (f1p(+))
Η προεπιλεγμένη τιμή είναι 100.00

Μετακίνηση στο δεύτερο σημείο της περιβάλλουσας στη θετική διεύθυνση (d2p(+))
Η προεπιλεγμένη τιμή είναι 0.115

Δύναμη στο δεύτερο σημείο της περιβάλλουσας στη θετική διεύθυνση (f2p(+))
Η προεπιλεγμένη τιμή είναι 150

Μετακίνηση στο τρίτο σημείο της περιβάλλουσας στη θετική διεύθυνση (d3p(+))
Η προεπιλεγμένη τιμή είναι 0.2

Δύναμη στο τρίτο σημείο της περιβάλλουσας στη θετική διεύθυνση  (f3p(+))
Η προεπιλεγμένη τιμή είναι 145.00

Μετακίνηση στο πρώτο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (d1n(-))
Η προεπιλεγμένη τιμή είναι -0.001

Δύναμη στο πρώτο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (f1n(-))
Η προεπιλεγμένη τιμή είναι -100.00

Μετακίνηση στο δεύτερο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (d2n(-))
Η προεπιλεγμένη τιμή είναι -0.115

Δύναμη στο δεύτερο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (f2n(-))
Η προεπιλεγμένη τιμή είναι -150.00

Μετακίνηση στο τρίτο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (d3n(-))
Η προεπιλεγμένη τιμή είναι -0.2

Δύναμη στο τρίτο σημείο της περιβάλλουσας στην αρνητική διεύθυνση (f3n(-))
Η προεπιλεγμένη τιμή είναι -145.00

Συντελεστής στένωσης (Pinching) για μετακίνηση κατά την επαναφόρτιση (pinchdis)
Ελέγχει το pinching στον οριζόντιο άξονα. Η προεπιλεγμένη τιμή είναι 0.8

Συντελεστής στένωσης (Pinching) για δύναμη κατά την επαναφόρτιση (pinchforce)
Ελέγχει το pinching στον οριζόντιο άξονα. Η προεπιλεγμένη τιμή είναι 0.2

Βλάβες λόγω ολκιμότητας (dam1)
Αυτός ο παράγοντας ελέγχει τις αστοχίες που οφείλονται στην πλαστιμότητα. Σε κάθε κύκλο φόρτισης λόγω πλαστιμότητας μπορεί να έχουμε αστοχία προκαλώντας μια μείωση αντοχής ανάλογη της παραμόρφωσης γεγονός που σημαίνει ότι η μεγαλύτερη παραμόρφωση οδηγεί σε μεγαλύτερη μείωση. Όσο υψηλότερος είναι ο παράγοντας της αστοχίας τόσο μεγαλύτερη είναι η αστοχία. Μια αστοχία που οφείλεται στο παράγοντα πλαστιμότητας ίσο με το μηδέν απενεργοποιεί τη λειτουργία αστοχίας. Η προεπιλεγμένη τιμή είναι 0.0

Βλάβες λόγω ενέργειας (dam2)
Αυτός ο παράγοντας ελέγχει τη μείωση αντοχής λόγω ενέργειας. Η μείωση είναι ανάλογη με την ενέργεια που διαχέεται στη πλαστική περιοχή. Υψηλότερες μετακινήσεις σε συνδυασμό μεγάλη αστοχία λόγω του παράγοντα ενέργειας και των επαναλαμβανόμενων κύκλων στην πλαστική περιοχή θα οδηγήσουν σε μεγαλύτερη αστοχία. Μια αστοχία που οφείλεται στο παράγοντα ενέργειας ίσο με μηδέν απενεργοποιεί αυτή την λειτουργία αστοχίας. Η προεπιλεγμένη τιμή είναι 0.0

Ενέργεια προσδιορισμού μειούμενης δυσκαμψίας κατά την αποφόρτιση βάσει πλαστιμότητας (mu)
Η προεπιλεγμένη τιμή είναι 0.0
