Ελαστική - Ιδανικά πλαστική καμπύλη - gap_elpl

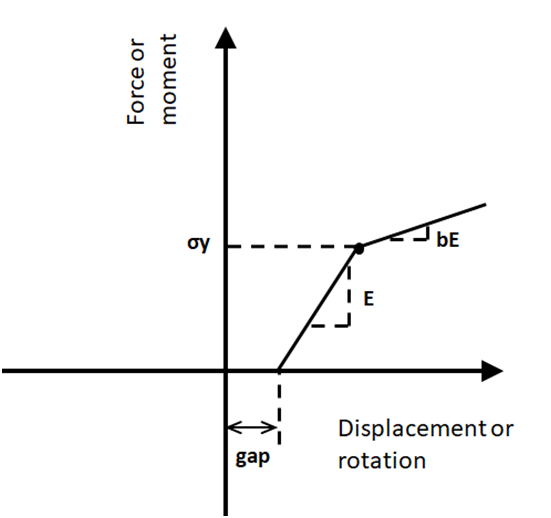

Η καμπύλη Gap_El χαρακτηρίζεται από μηδενική τάση έως ότου η παραμόρφωση υπερβεί την τιμή του αρχικού κενού και μία τέλεια ελαστική απόκριση μέχρι το σημείο διαρροής. Μετά το σημείο διαρροής η καμπύλη εισέρχεται στην πλαστική περιοχή. Η κινηματική κράτυνση είναι επίσης διαθέσιμη. Για την πλήρη περιγραφή των μηχανικών χαρακτηριστικών της καμπύλης πρέπει να οριστούν τέσσερις παράμετροι:

Μέτρο Ελαστικότητας (E)
Η προεπιλεγμένη τιμή είναι 100

Τάση Διαρροής (σy)
Η προεπιλεγμένη τιμή είναι 200

Μήκος χάσματος (gap)
Η προεπιλεγμένη τιμή είναι 0.4

Λόγος δυσκαμψίας μετά τη διαρροή προς την αρχική δυσκαμψία (b)
Η προεπιλεγμένη τιμή είναι 0.1
