Opzioni Immagine 3D

Le impostazioni di visualizzazione dell'immagine 3D del modello strutturale possono essere modificate in funzione del gusto e delle esigenze dell'utente.

Impostazioni di visualizzazione

All'interno di questo menu a scomparsa, accessibile tramite il corrispondente pulsante della barra degli strumenti posta sulla destra dello schermo , gli utenti possono (i) selezionare un layout predefinito tra Layout Standard (default) e Modello Strutturale (quest’ultimo è particolarmente utile per visualizzare i diagrammi delle forze interne), (ii) salvare layout di visualizzazione personalizzati oppure (iii) apportare modifiche alle impostazioni della visualizzazione 3D.

Salva Layout Corrente

Gli utenti possono anche avere l'esigenza di salvare le modifiche effettuate nelle Opzioni Immagine 3D. Per fare ciò è necessario (i) premere sul pulsante presente nella barra degli strumenti , (ii) assegnare un nome alla nuova configurazione di layout e (iii) premere sul pulsante OK per confermare l'operazione. Il nuovo layout così definito apparirà nel menu a discesa posto nella barra degli strumenti. Inoltre, l’utente può sempre ritornare al layout iniziale di default selezionando l'opzione Layout Standard dal menu a discesa corrispondente.

Opzioni Immagine 3D…

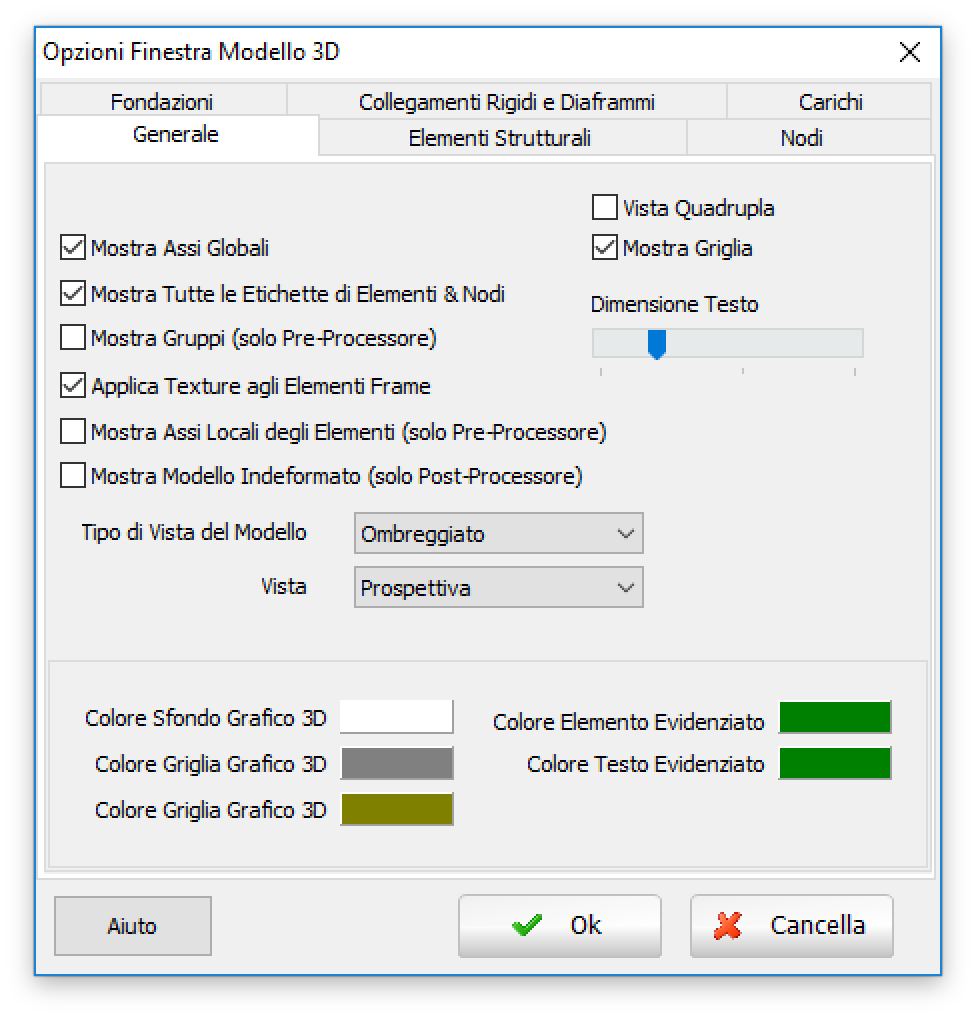

Tutti i parametri di modifica della rappresentazione grafica possono, invece, essere impostati nella finestra di dialogo Opzioni Immagine 3D, accessibile dal menu principale (Strumenti > Opzioni Immagine 3D…) o dal corrispondente pulsante .

Nella finestra Opzioni Immagine 3D sono presenti numerose schede in cui l'utente non solo può scegliere quali componenti del modello mostrare (nodi, elementi 'frame', masse, link, vincoli, etc.), ma può anche cambiare una miriade di impostazioni, quali il colore/trasparenza degli elementi, gli assi dei grafici e lo sfondo, il colore e la dimensione delle etichette e così via.

Di default, viene automaticamente aggiornata l'immagine 3D. Nel caso in cui il modello sia molto esteso (centinaia di elementi) e/o l'utente sta utilizzando un pc portatile con alimentazione a batteria e CPU rallentata (per incrementare la durata della batteria), il programma potrebbe impiegare qualche secondo per aggiornare la vista. Quindi, potrebbe essere più conveniente per l'utente disabilitare questa funzione (deselezionare l'opzione Aggiornamento Automatico dell'Immagine 3D nella scheda Generale delle Opzioni Immagine 3D) e scelga invece l'aggiornamento manuale, effettuatotramite il comando Aggiornamento Immagine 3D che si trova nelle Opzioni Immagini 3D sulla destra della schermo.

Impostazioni di visualizzazione di base

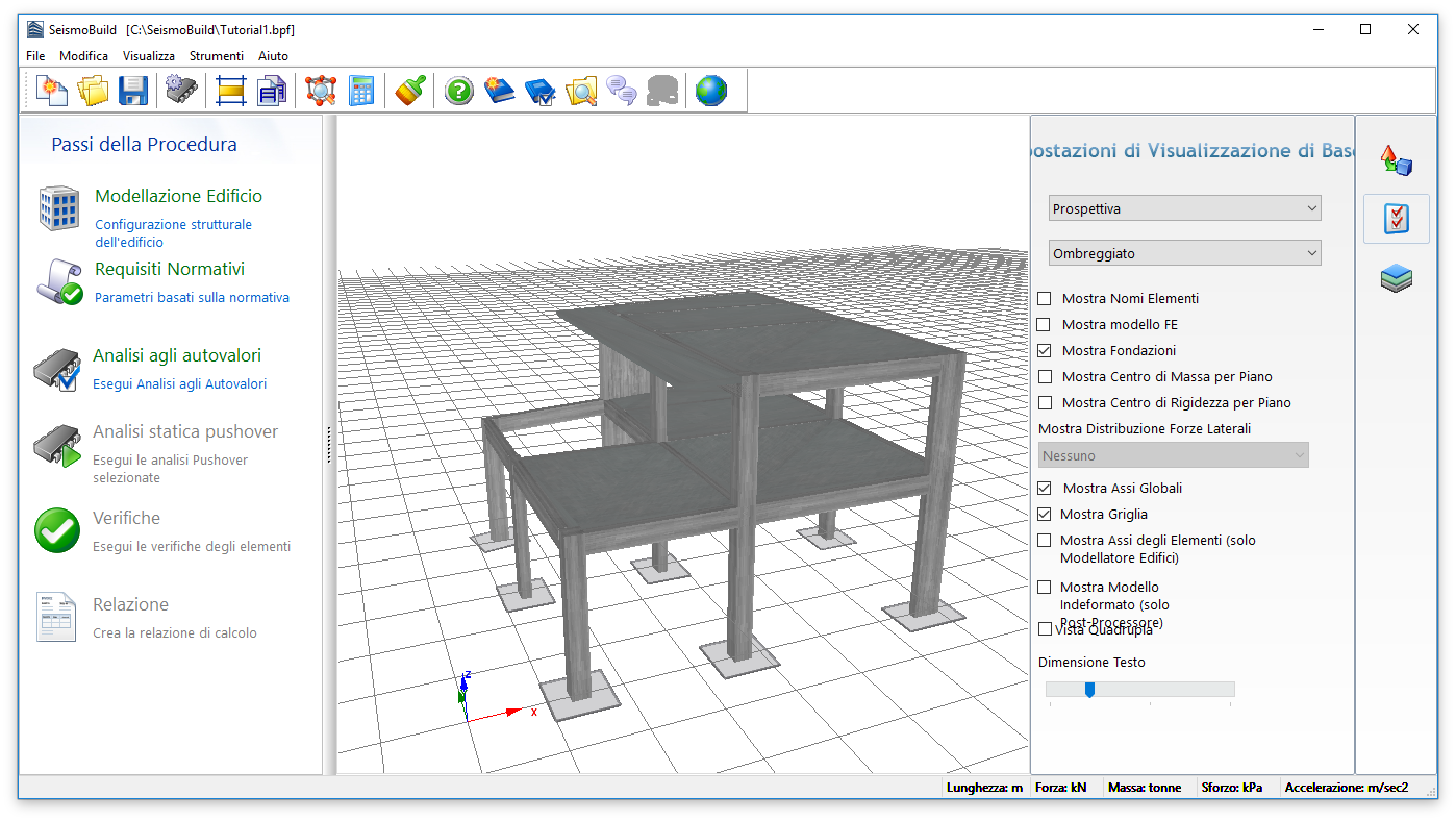

All'interno di questo menu a scomparsa, accessibile tramite il corrispondente pulsante della barra degli strumenti posta sulla destra dello schermo , gli utenti possono modificare le proprietà di rappresentazione grafica più comunemente usate (tipo di vista, opzioni di rendering, visualizzazione dei nomi degli elementi, rappresentazione degli assi locali degli elementi, ecc.) utilizzando le caselle di scelta rapida e i menu a discesa disponibili.

Taglia per Piani

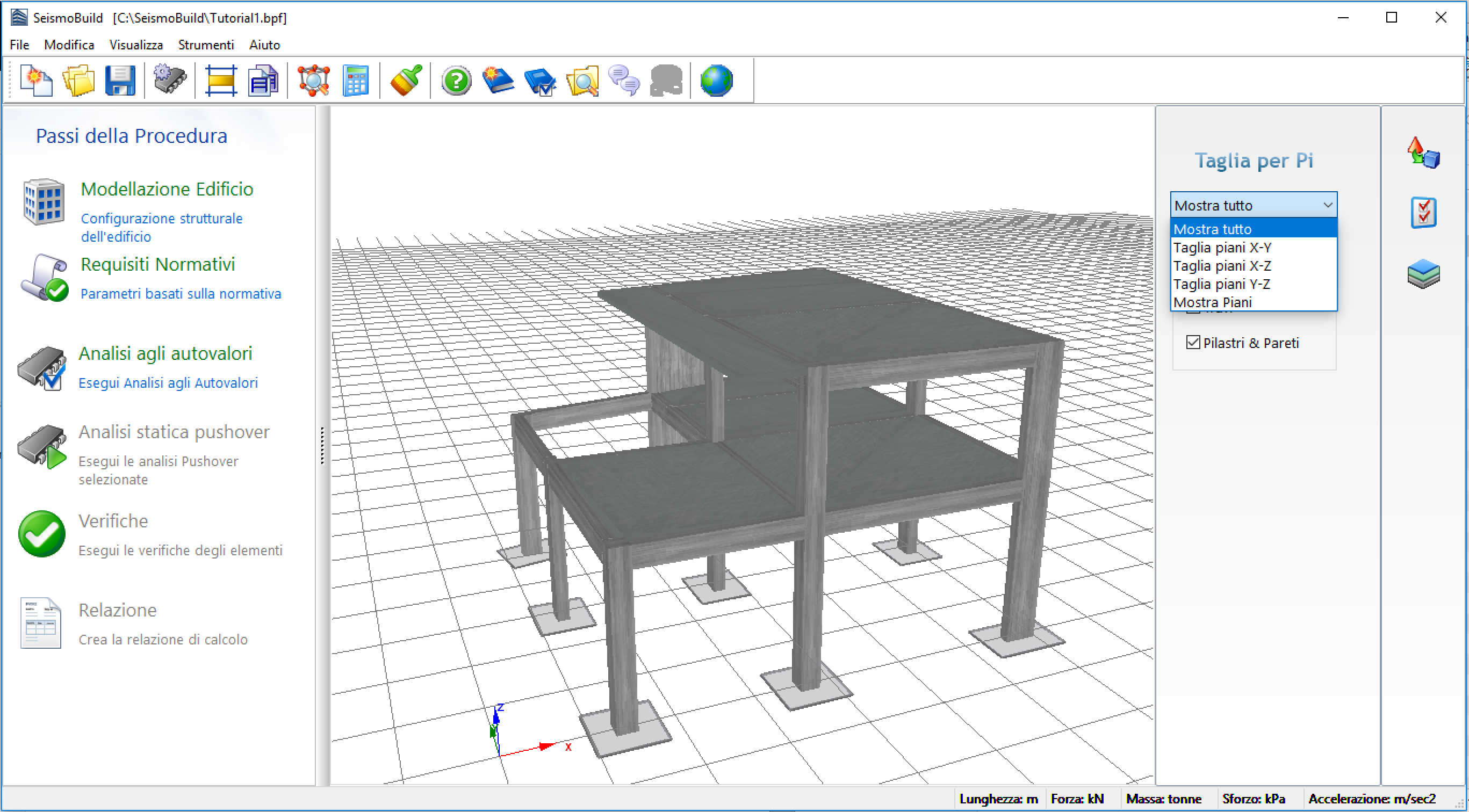

In aggiunta alle precedenti caratteristiche può anche essere attivata l'opzione Taglia per Piani, tramite il pulsante  presente sulla destra dello schermo.

Operazioni aggiuntive

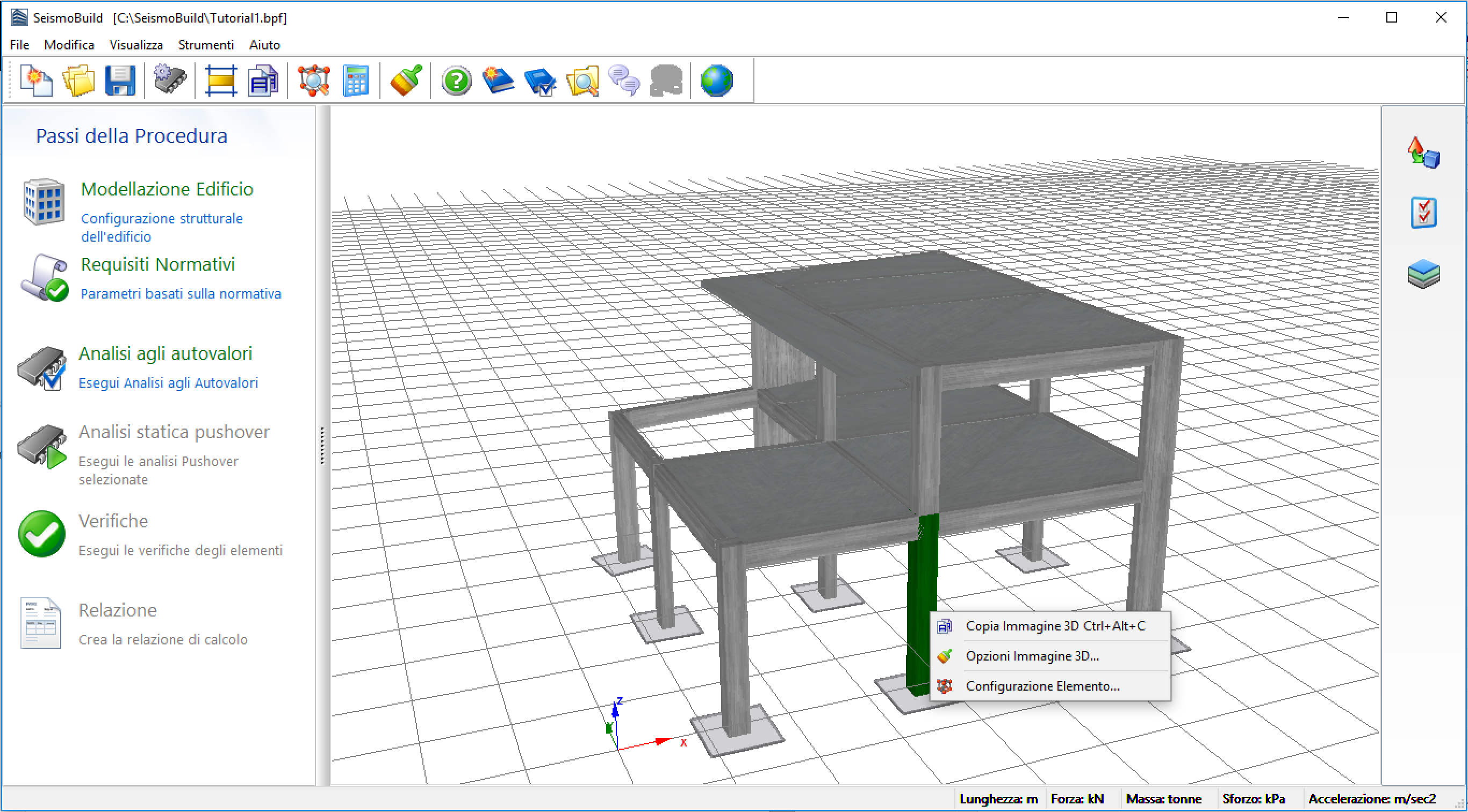

L'utente ha anche la possibilità di ingrandire, ruotare e muovere rapidamente l'immagine 3D/2D del modello strutturale usando il mouse (altamente consigliato) o i tasti di scelta rapida (da tastiera), come mostrato qui. Inoltre, è anche possibile 'puntare e cliccare' (Point & Click) sugli elementi, in modo da essere indirizzati rapidamente nel Modellatore Edifici per visualizzare/modificare le proprietà dell’elemento (altrimenti è possibile fare click con il tasto destro del mouse e selezionare la voce “Configurazione Elemento…”).
