Plinti

È possibile aggiungere Plinti con un semplice clic nella finestra principale del Modellatore Edifici.

Nella Finestra delle Proprietà che appare gli utenti possono adattare le dimensioni della sezione nella finestra Visualizza/Modifica Geometria, oppure selezionando una sezione dalle sezioni standard predefinite (quadrata o rettangolare).

Le proprietà dei set di materiali possono essere definite dalla finestra principale (Strumenti > Definisci Set di Materiali), tramite il pulsante della barra degli strumenti corrispondente  o tramite il pulsante Definisci Set di Materiali all'interno della finestra delle Proprietà dell'Elemento. I valori richiesti per la definizione delle proprietà dei materiali dipendono dalla tipologia di elementi, cioè esistenti o nuovi. Di default sono disponibili due schemi di materiali, uno per gli elementi esistenti e uno per quelli nuovi.

Nel modulo riferito ai Carichi agenti sulla struttura è possibile aggiungere un carico aggiuntivo al Plinto, per simulare il carico derivamente dal terreno.

Inoltre, l'armatura della parte inferiore e superiore del Plinto nelle due direzioni può essere definita modificando i relativi controlli dello schema di armatura.

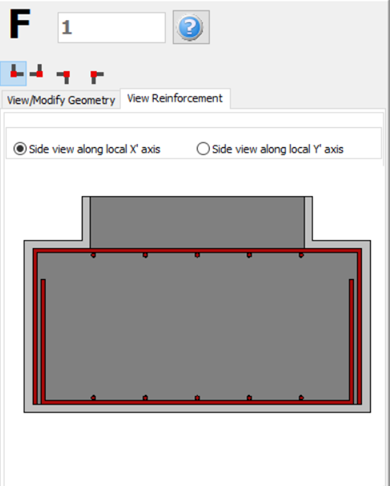

Nella Finestra delle Proprietà gli utenti possono scegliere tra Visualizza Armatura, dove viene visualizzata l'armatura delle sezioni iniziale, centrale e finale (longitudinale e trasversale), e Visualizza/Modifica geometria, dove è possibile visualizzare e modificare le dimensioni della sezione.

Nell'area Modellazione Avanzata, le impostazioni di normativa dell'elemento strutturale possono essere definite tramite la finestra di dialogo Proprietà Elemento Avanzato, che si apre dal pulsante corrispondente. I Parametri di Modellazione dell'Elemento Fondaizone possono anche essere definiti dalla finestra di dialogo Parametri di Modellazione, accessibile dal pulsante corrispondente.

Per le linee guida su come inserire un Plinto clicca qui.
