Inserimento Tamponature

Le tamponature possono essere inserite dal menu principale (Inserisci >…) o tramite il relativo pulsante della barra degli strumenti .

Nella Finestra delle Proprietà, che appare sulla destra dello schermo, gli utenti possono adattare la dimensione in larghezza della sezione all’interno della scheda Visualizza/Modifica Geometria

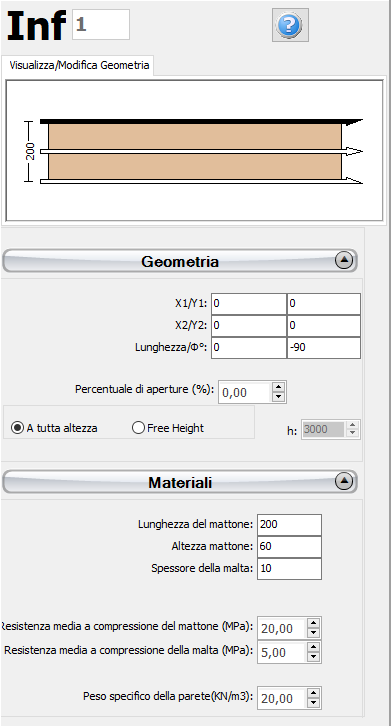

Nella finestra delle proprietà, gli utenti possono impostare i parametri principali che influenzano la resistenza e la rigidezza della tamponatura, ossia

le dimensioni, la lunghezza e l'altezza del mattone,
lo spessore della malta,
la resistenza a compressione dei mattoni e della malta,
la percentuale delle aperture sulla parete e
il peso specifico della parete

È possibile specificare un’altezza di tamponamento diversa da quella definita per il piano; per fare ciò è necessario selezionare la casella Lunghezza libera e assegnare una lunghezza differente. Quando questa opzione è selezionata, gli elementi pilastro adiacenti vengono automaticamente suddivisi in membri più corti dal programma. Se, al contrario, viene selezionata la casella Intera lunghezza, allora l’elemento avrà la stessa altezza del piano a cui si trova. In aggiunta, può essere adattato anche il livello della fondazione della parete; in questo modo all’utente viene data la possibilità di definire diversi livelli di fondazione.

In maniera del tutto analoga alle pareti e alle travi, per definire i pannelli di tamponamento è necessario tracciare due punti nella Finestra del Modellatore Edifici. La linea di inserimento può essere al centro oppure su uno dei due lati della parete; per modificare la sua posizione è necessario cliccare su una delle tre linee nella finestra Visualizza/Modifica Geometria (la linea nera è l'opzione selezionata).

Quando uno tamponature assegnato interseca un pilastro o una parete esistente, questa viene suddivisa automaticamente ed il programma genera due elementi distinti. Di conseguenza, può risultare utile definire diverse tamponature allineate con solo due click del mouse.
