Modifica Elementi

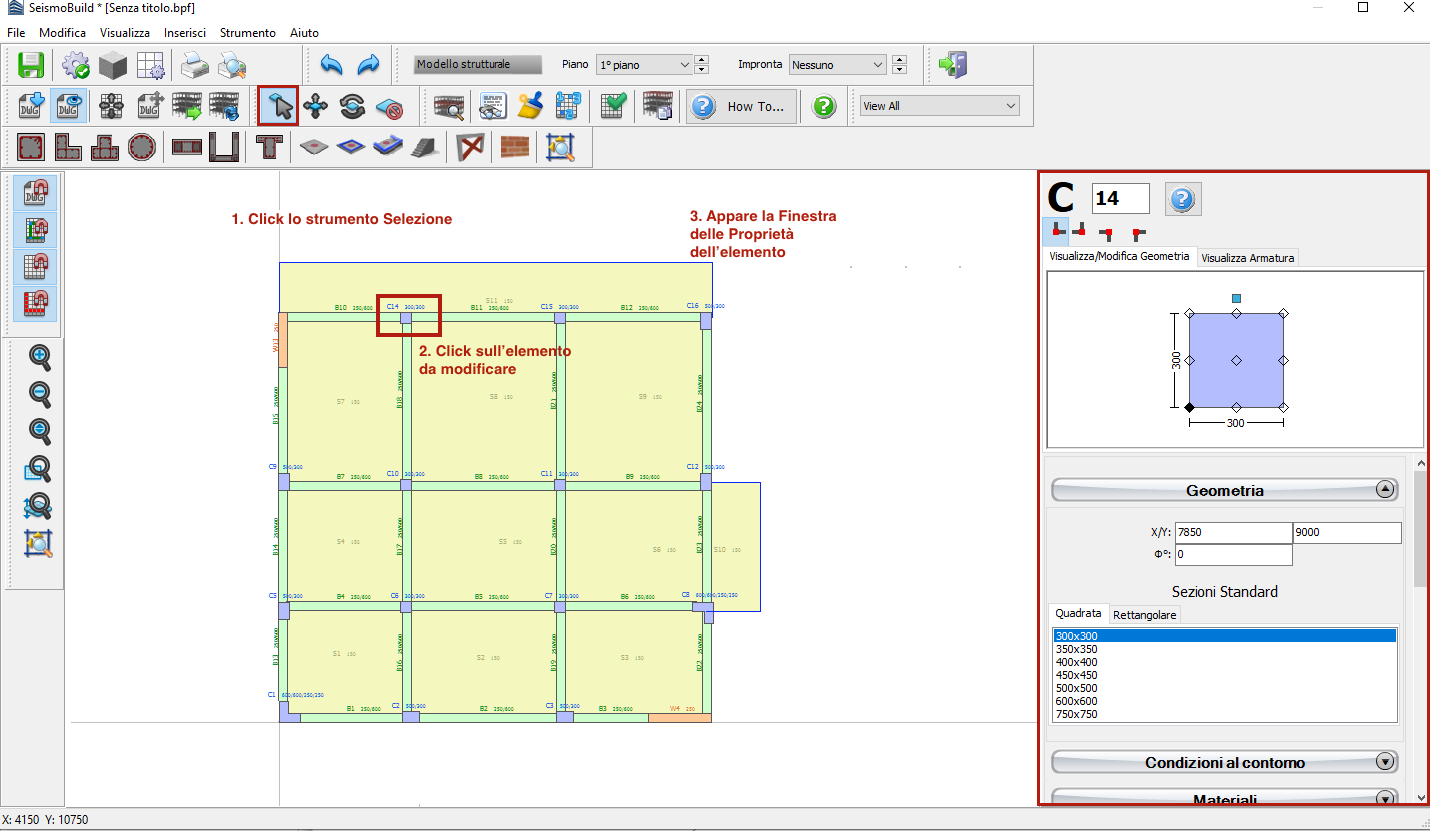

Tutti gli elementi strutturali possono essere ulteriormente modificati dopo il loro inserimento. Gli utenti devono prima utilizzare lo strumento di selezione dal Menu (Strumenti > Selezione) o semplicemente facendo clic sul pulsante Barra Spaziatrice, quindi fare clic sull'elemento. Una volta selezionato l'elemento, sulla destra dello schermo appare la Finestra delle Proprietà dell'elemento selezionato.

Utilizzando gli strumenti di modifica dal menu principale (Strumenti >...) oppure tramite i corrispondenti pulsanti della barra degli strumenti, gli utenti possono selezionare () un elemento strutturale per visualizzare o cambiare le sue proprietà. Inoltre possono spostare l’elemento () in una diversa posizione, ruotarlo in pianta () o eliminarlo ().

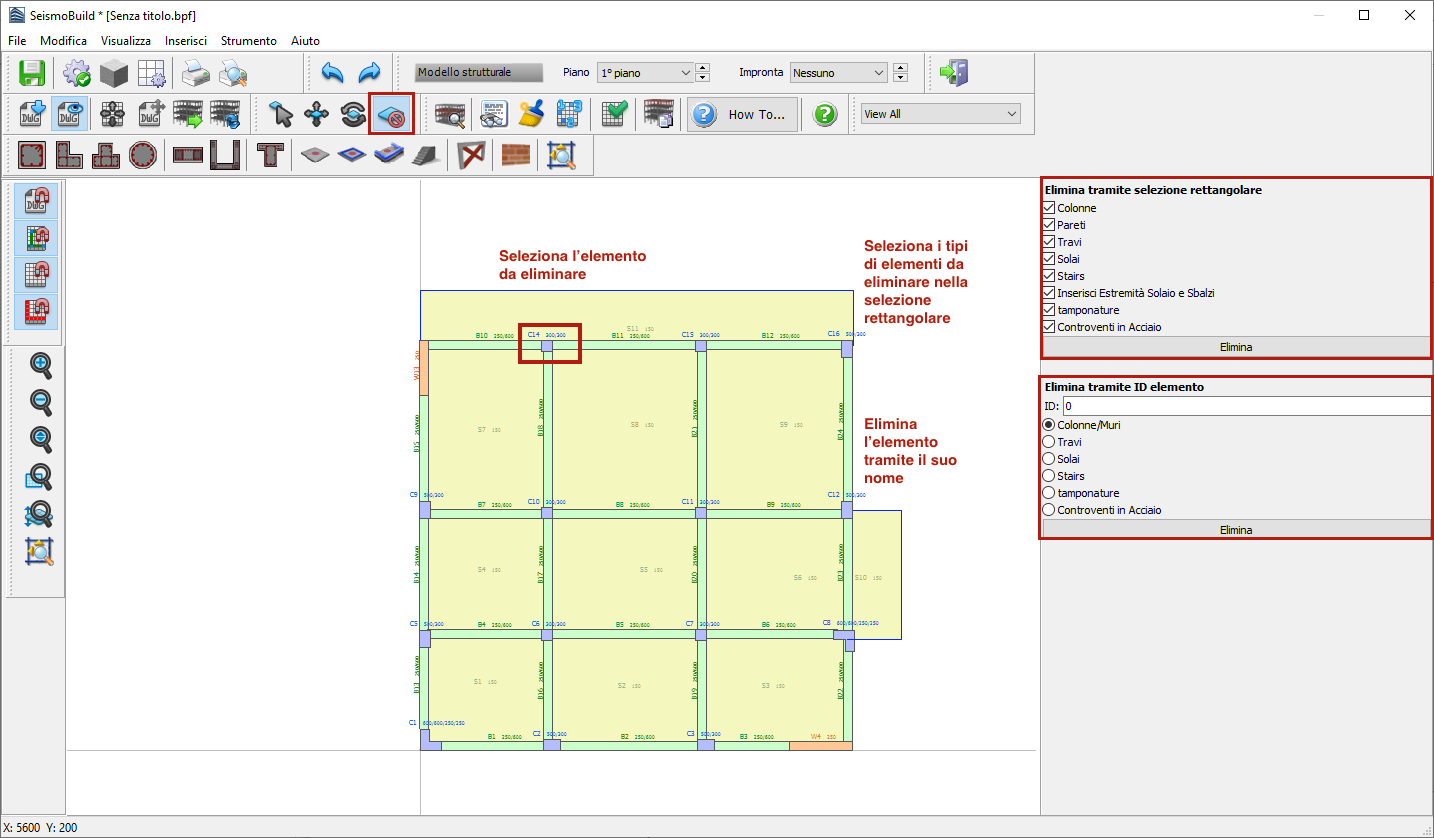

Si osserva che esistono diverse strade per eliminare gli elementi: (i) premendo sull’elemento, (ii) tramite il suo nome oppure (iii) selezionando un’area rettangolare nella Finestra Principale.

Dopo aver creato il modello, è abbastanza comune che, per motivi grafici (ad esempio, estendendo leggermente un estremo della trave oltre l’estremità di un pilastro), siano state create involontariamente una o più travi molto corte. Per questo motivo, è bene eseguire un controllo, dal menu principale (Strumenti > Verifica Connettività) oppure attraverso il pulsante corrispondente della barra degli strumenti , sull'esistenza di qualsiasi trave con luce libera più piccola dell’altezza della sezione. Se vengono rilevate tali travi, appare il messaggio mostrato nella figura seguente e l'utente può scegliere di rimuovere o mantenere l'elemento.
