Ορισμός Πρόσθετων Ράβδων

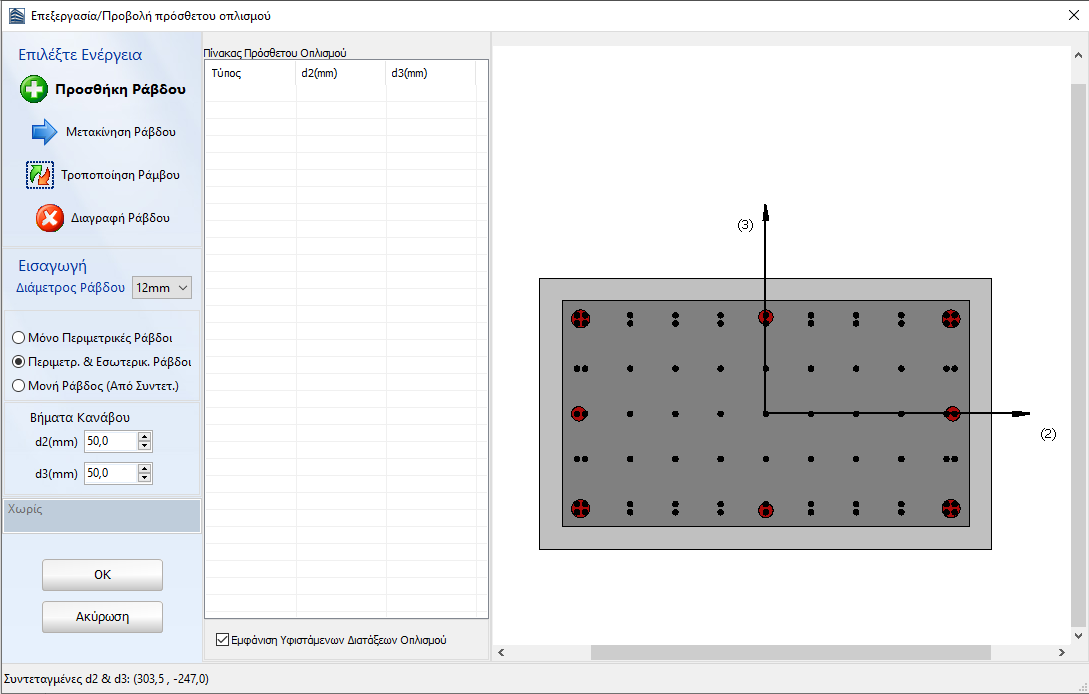

Μεμονωμένες διαμήκεις ράβδοι οπλισμού μπορούν να προστεθούν μέσω της ενότητας Πρόσθετες Ράβδοι, διαθέσιμη στο Παράθυρο Ιδιοτήτων δοκών, υποστυλωμάτων και τοιχίων, όπου οι πρόσθετες ράβδοι μπορούν να εισαχθούν γραφικά. Εφόσον επιλεγεί το κουμπί πρόσθετες ράβδοι, εμφανίζεται η ενότητα Επεξεργασία/Προβολή πρόσθετου οπλισμού.

Προκειμένου να προσθέσουν ράβδους οπλισμού, οι χρήστες πρέπει:

1. επιλέξουν το κουμπί προσθήκη Ράβδου

2. ορίσουν τις ιδιότητες του κανάβου, προσδιορίζοντας αν ο κάναβος θα εμφανίζεται σε ολόκληρη τη διατομή ή μόνο στην περίμετρο, καθώς και το 'βήμα' του κανάβου. Εναλλακτικά, μπορούν να εισαχθούν απευθείας οι συντεταγμένες των ράβδων αν επιλέγεται η τρίτη επιλογή για μια Μονή Ράβδο

3. επιλέξουν τη διάμετρο της ράβδου

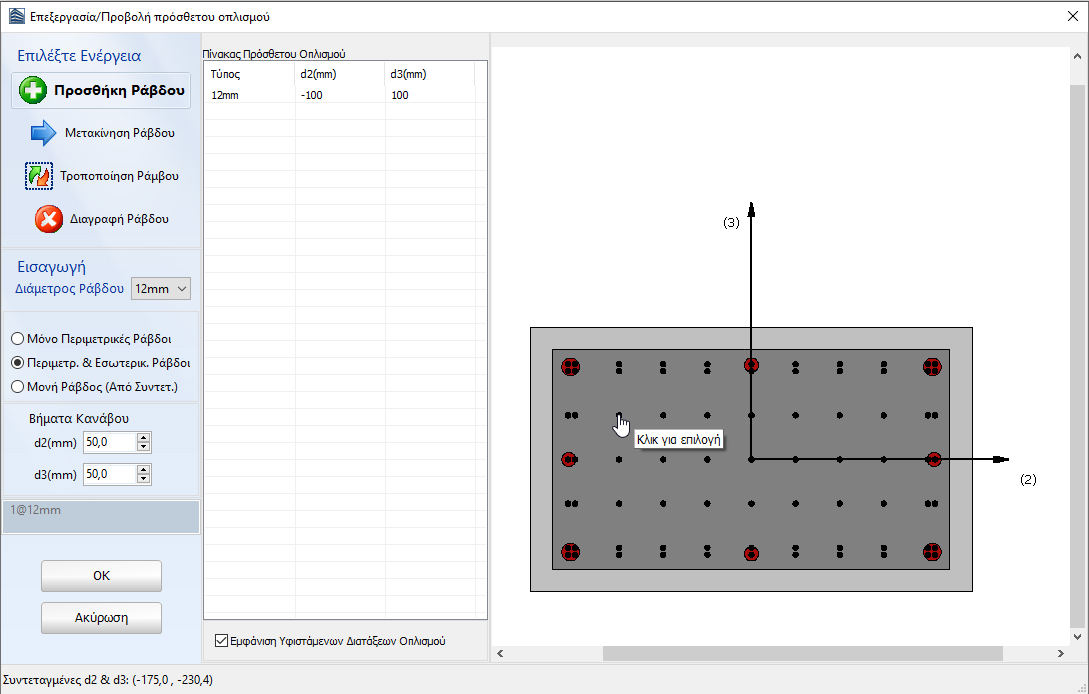

4. προσθέσουν ράβδους γραφικά κάνοντας κλικ στην προβολή κάτοψης της διατομής.

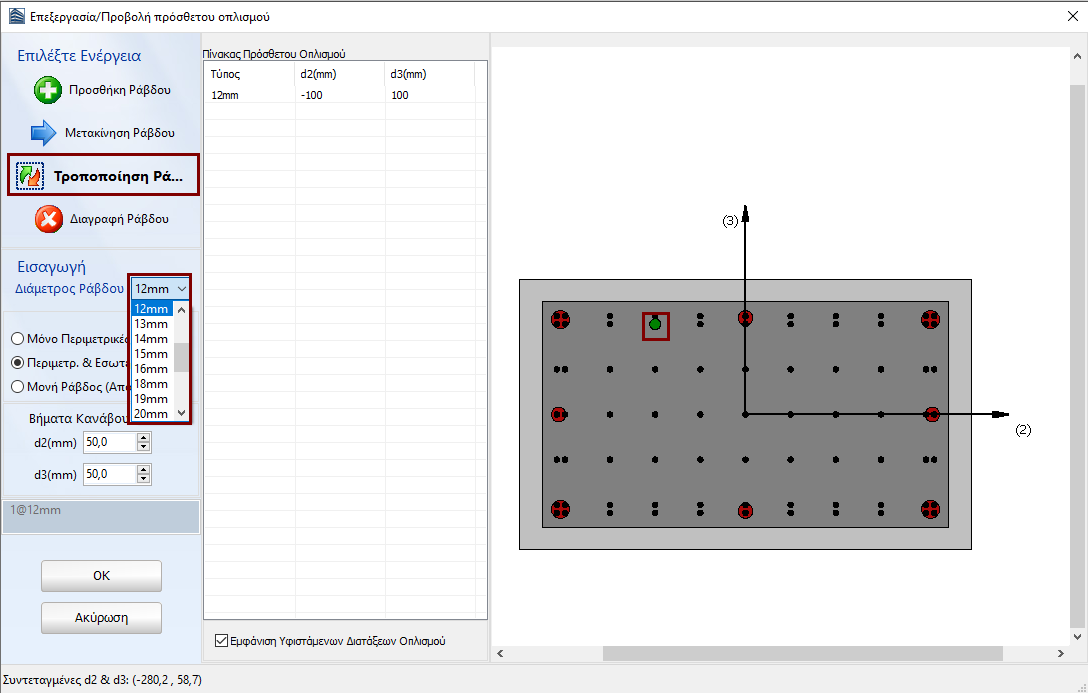

Επιπλέον, οι χρήστες μπορούν να τροποποιήσουν τις πρόσθετες ράβδους οπλισμού επιλέγοντας το κουμπί Επιλογή/Επεξεργασία Ράβδου, επιλέξουν τη ράβδο που επιθυμούν να τροποποιήσουν και αλλάξουν τη διάμετρό της.

Ο πρόσθετος οπλισμός μπορεί να αφαιρεθεί κάνοντας κλικ στο αντίστοιχο κουμπί και επιλέγοντας τη ράβδο στην προβολή κάτοψης της διατομής, ώστε να την αφαιρέσετε γραφικά.

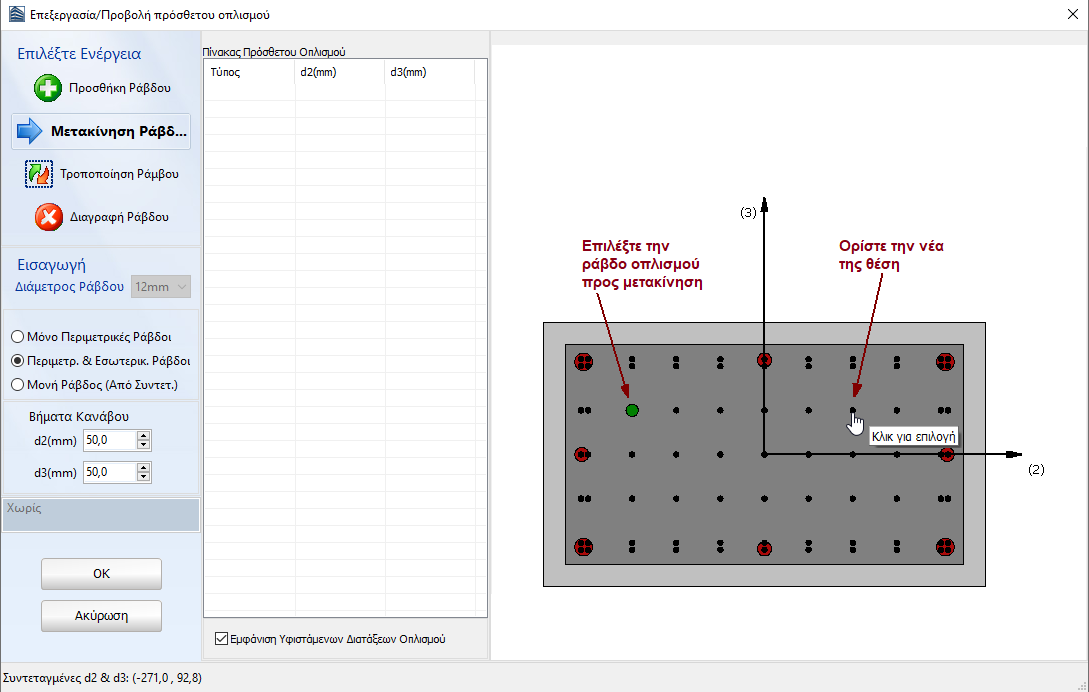

Τέλος, οι ράβδοι μπορούν να μετακινηθούν σε διαφορετικές συντεταγμένες μέσω της Μετακίνησης Ράβδου. Οι χρήστες πρέπει να επιλέξουν τη ράβδο που θέλουν να μετακινήσουν και να προσδιορίσουν τη νέα θέση της γραφικά.

Σημειώνεται ότι οι ράβδοι που εισήχθησαν μέσω των διαθέσιμων διατάξεων οπλισμού δεν είναι επεξεργάσιμες μέσω της ενότητας Επεξεργασία/Προβολή Πρόσθετου Οπλισμού και οι χρήστες πρέπει να επιλέξουν την προβολή τους από το αντίστοιχο πεδίο.
