Εισαγωγή Υποστυλωμάτων

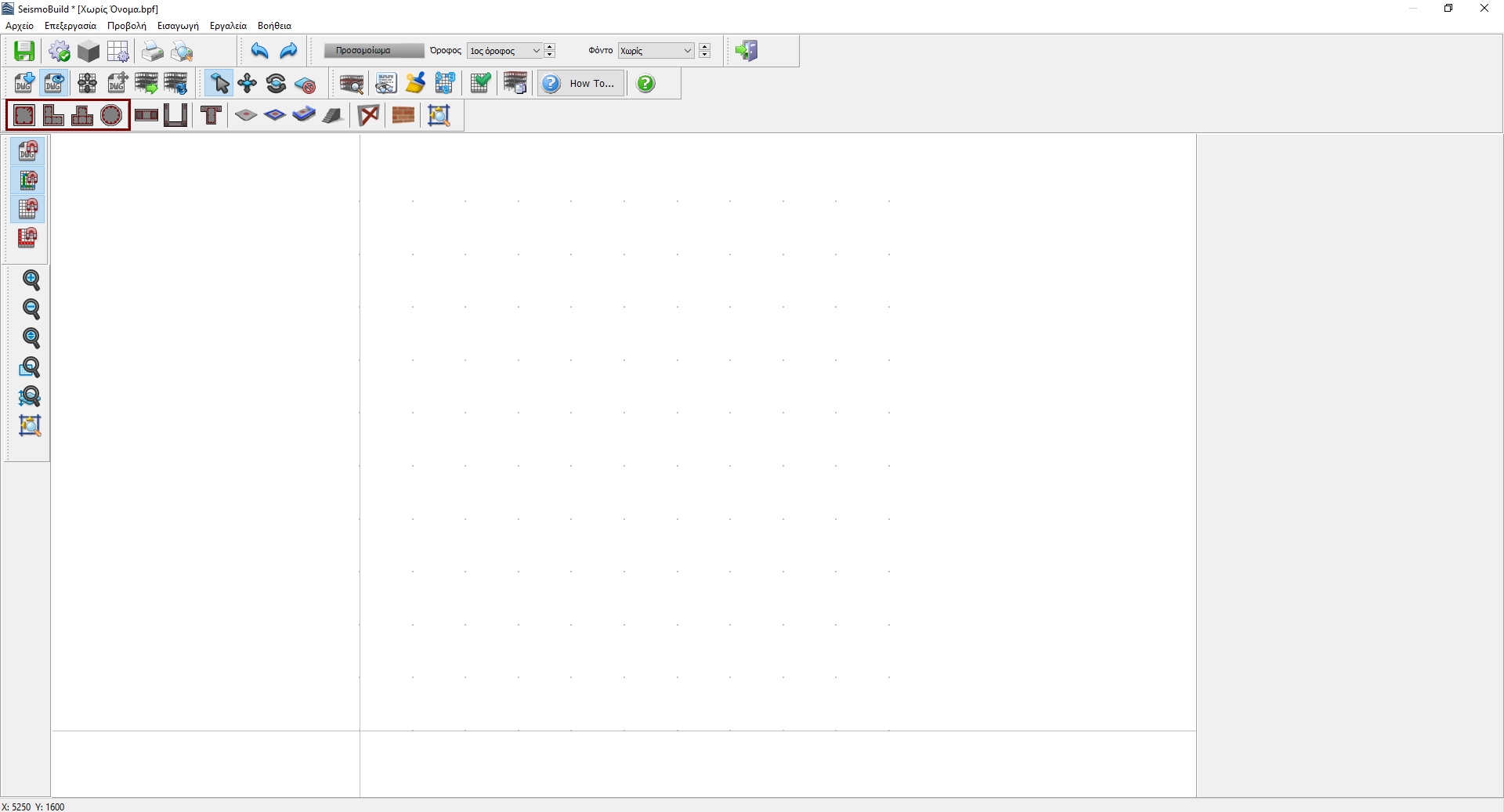

Τα υποστυλώματα εισάγονται από το κύριο μενού (Εισαγωγή> …) ή μέσω των αντίστοιχων κουμπιών της γραμμής εργαλείων.

Εφόσον επιλεγεί το επιθυμητό υποστύλωμα, το Παράθυρο Ιδιοτήτων του εμφανίζεται στα δεξιά της οθόνης.

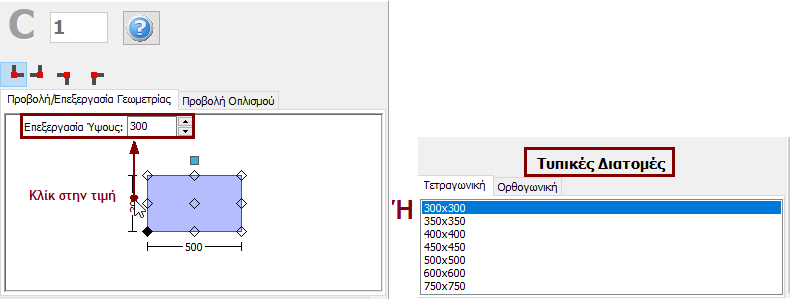

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις της διατομής είτε στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας είτε επιλέγοντας μια διατομή από τις προκαθορισμένες τυπικές διατομές.

Είναι δυνατόν να οριστεί ύψος υποστυλώματος διαφορετικό από το γενικό ύψος ορόφου, με την επιλογή του κουμπιού Ελεύθερο Μήκος και τον ορισμό ενός διαφορετικού μήκους. Εάν, από την άλλη πλευρά, δεν επιλεχθεί το κουμπί Ελεύθερο Μήκος, τότε το μέλος έχει το ίδιο ύψος με το ύψος του ορόφου. Επιπλέον, η στάθμη θεμελίωσης του υποστυλώματος μπορεί να προσαρμοστεί, παρέχοντας έτσι τη δυνατότητα στο χρήστη να καθορίσει διαφορετικές στάθμες θεμελίωσης.

Οι ιδιότητες των συνδυασμών υλικών μπορούν να οριστούν από το κύριο μενού (Εργαλεία > Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού  της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους. Σημειώνεται ότι υπάρχει δυνατότητα ορισμού διαφορετικών συνδυασμών υλικών στα υποστυλώματα με μανδύα για το εσωτερικό τμήμα (υφιστάμενο) και τον μανδύα (νέο).

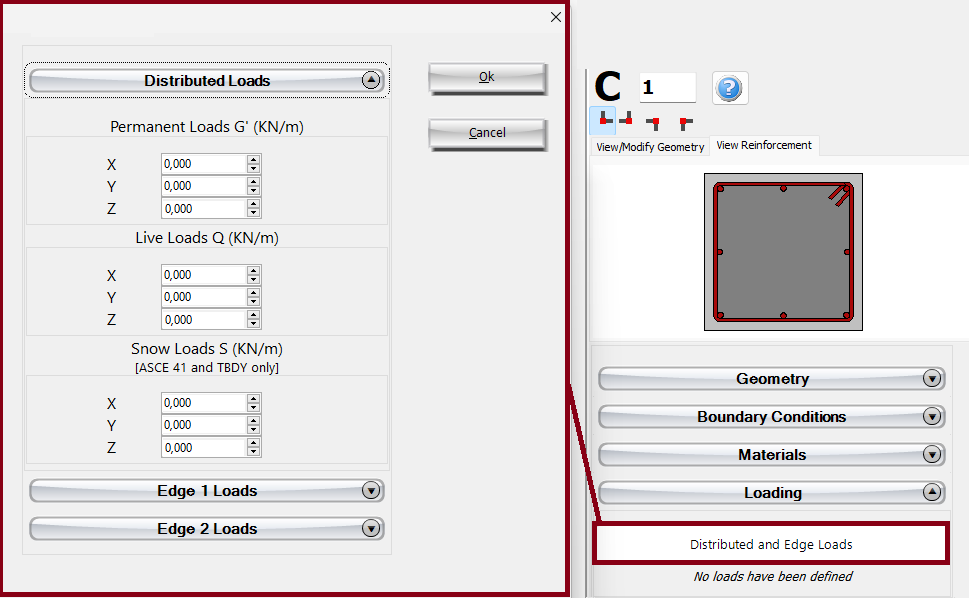

Πρόσθετα μόνιμα (που δεν σχετίζονται με το ίδιο βάρος της κατασκευής) και κινητά κατανεμημένα φορτία σε κάθε κατεύθυνση, καθώς και μόνιμα και κινητά συγκεντρωμένα φορτία σε κάθε κατεύθυνση στην βάση του υποστυλώματος (Άκρο 1) και στην κορυφή του (Άκρο 2) μπορούν να εφαρμοστούν μέσω της αντίστοιχης ενότητας Κατανεμημένα και στα Άκρα Φορτία. Από προεπιλογή, δεν εφαρμόζεται κανένα φορτίο, 0,00 KN/m.

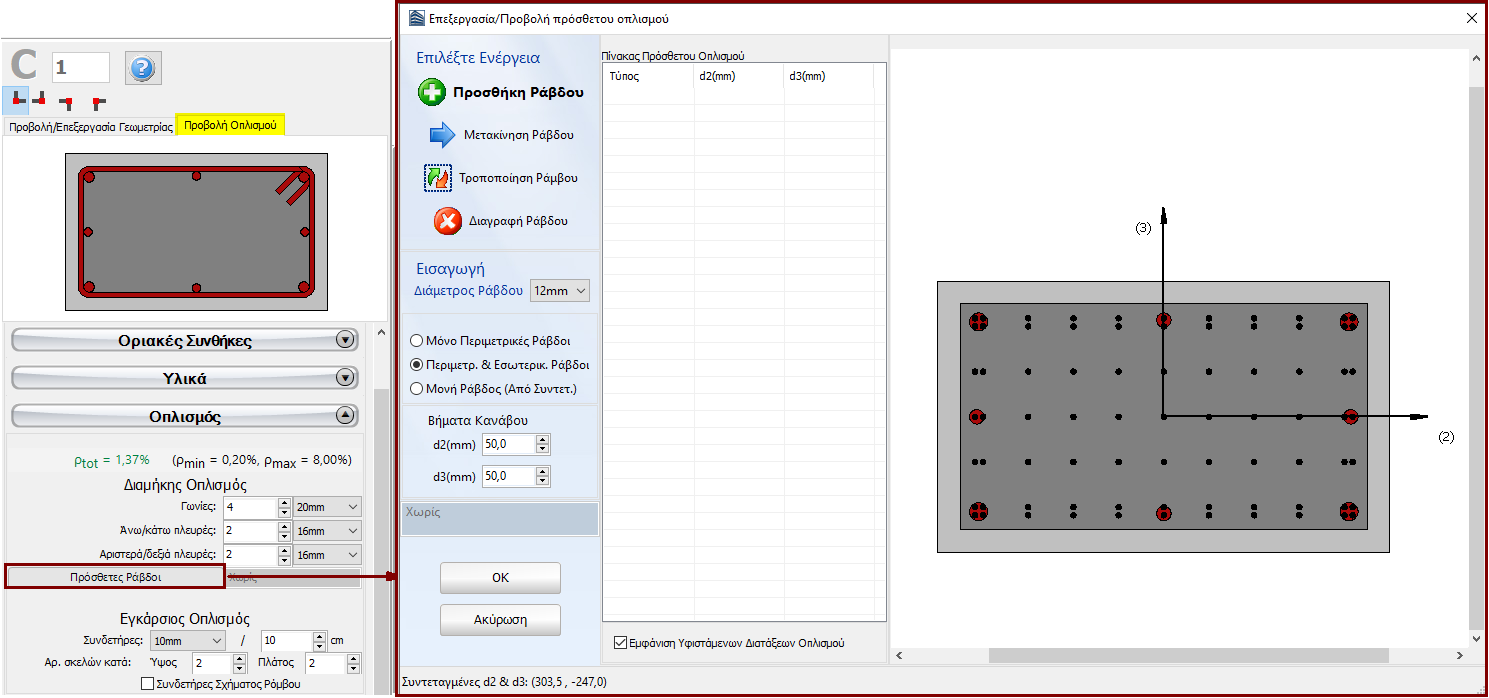

Ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί με την επεξεργασία των σχετικών διατάξεων οπλισμού. Η προσθήκη μεμονωμένων διαμήκων ράβδων οπλισμού μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά.

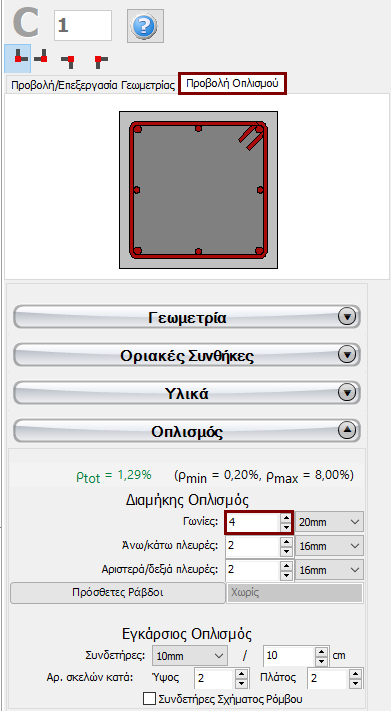

Με την επεξεργασία των διατάξεων οπλισμού το πρόγραμμα αυτομάτως μεταφέρεται στην Προβολή Οπλισμού, όπου προβάλλεται ο οπλισμός της διατομής (διαμήκης και εγκάρσιος) και μπορεί να ελεγχθεί η σωστή εισαγωγή του.

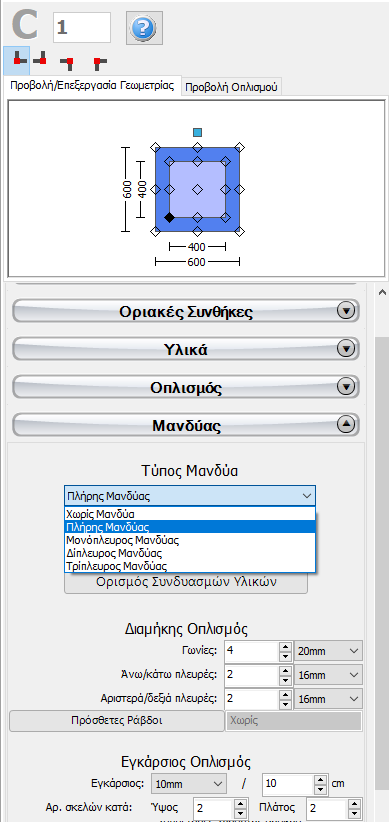

Μανδύες ΟΣ μπορούν να εφαρμοστούν στη διατομή επιλέγοντας τον τύπο του μανδύα στην ενότητα Μανδύας, δηλαδή αν είναι πλήρης μανδύας, μονόπλευρος, δίπλευρος ή τρίπλευρος, και ορίζοντας τον συνδυασμό υλικών και τον διαμήκη και εγκάρσιο οπλισμό του μανδύα. Η προσθήκη μεμονωμένων ράβδων διαμήκη οπλισμού στον μανδύα μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι.

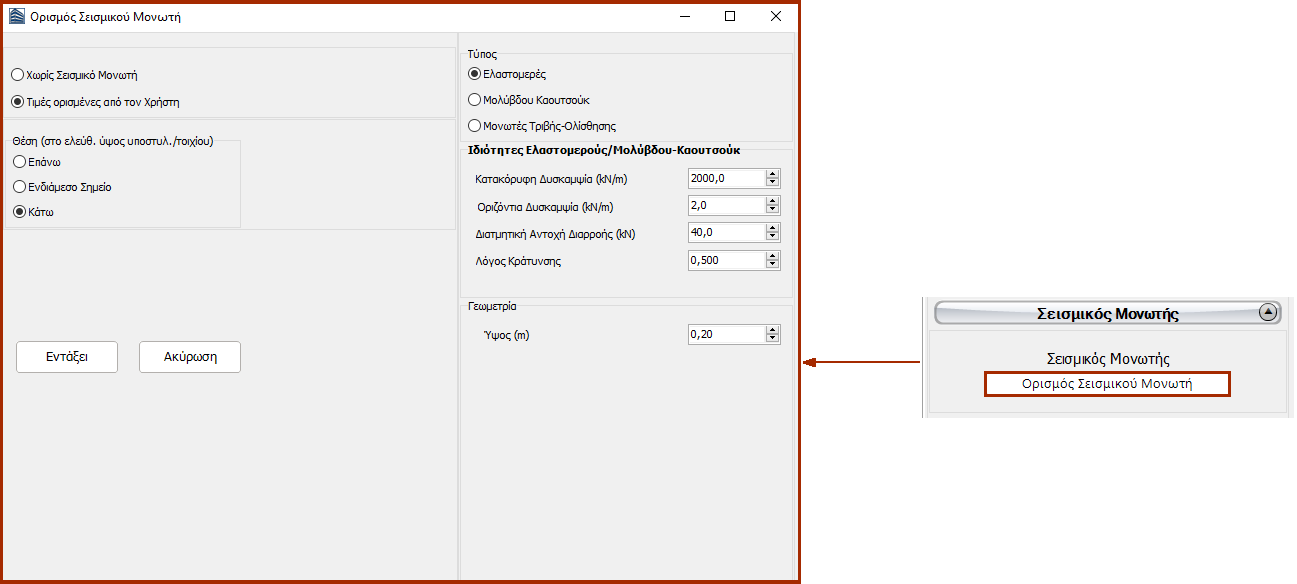

Μπορούν επίσης να προστεθούν σεισμικοί μονωτές σε διαφορετικές θέσεις των διατομών υποστυλώματος. Εφαρμόζονται σε υποστυλώματα μέσω της ενότητας Σεισμικός Μονωτής, όπου οι χρήστες μπορούν να επιλέξουν τη γεωμετρία (θέση -κάτω, επάνω ή ενδιάμεσο σημείο- και το ύψος του σεισμικού μονωτή), τον τύπο του (ελαστομερές, μολύβδου καουτσούκ ή μονωτής τριβής-ολίσθησης) και τις ιδιότητες του σεισμικού μονωτή: η κατακόρυφη και οριζόντια δυσκαμψία, και η διατμητική αντοχή διαρροής και ο λόγος κράτυνσης (για σεισμικούς μονωτές ελαστομερούς και μολύβδου καουτσούκ, που προσομοιώνονται με τον τύπο στοιχείου isolator1) ή ο συντελεστής τριβής και η ακτίνα εκκρεμούς (για σεισμικούς μονωτές τριβής-ολίσθησης, που προσομοιώνονται με τον τύπο στοιχείου isolator2).

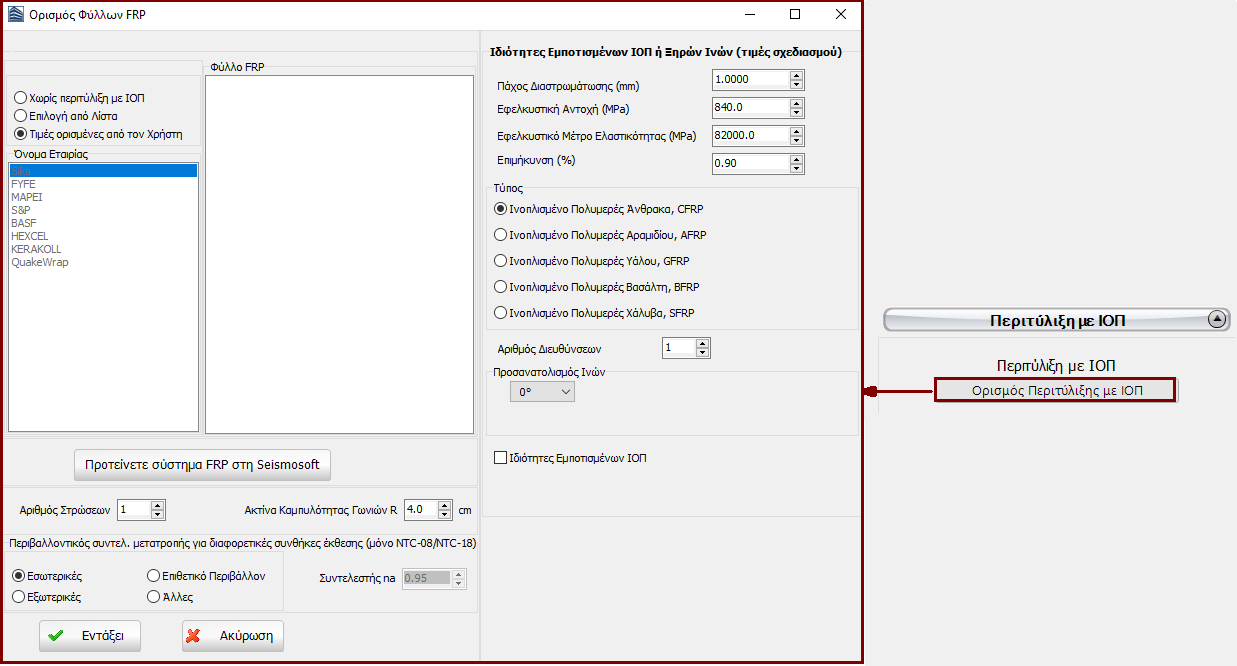

Ακόμη, υφάσματα ΙΟΠ μπορούν να οριστούν σε στοιχεία υποστυλώματος μέσω της ενότητας Ορισμός Περιτύλιξης με ΙΟΠ, όπου οι χρήστες μπορούν να επιλέξουν το ύφασμα ΙΟΠ από μια λίστα με τα πιο συνήθη προϊόντα, που διατίθενται στην αγορά, ή να εισάγουν τιμές της επιλογής τους.

Οι ρυθμίσεις στοιχείου που βασίζονται στον κανονισμό μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί.

Οι παράμετροι προσομοίωσης του δομικού μέλους μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Παράμετροι Προσομοίωσης που ανοίγει από το αντίστοιχο κουμπί.

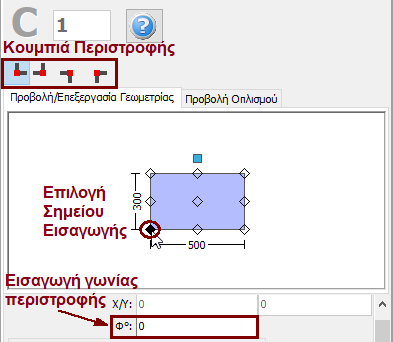

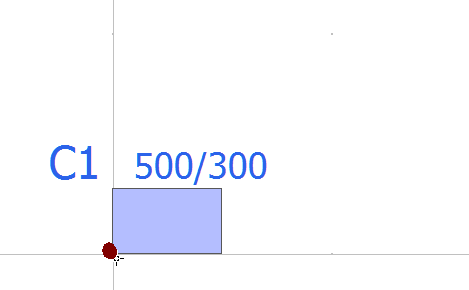

Υπάρχει δυνατότητα επιλογής του σημείου εισαγωγής (το σημείο της διατομής που αντιστοιχεί στη θέση του κλικ του ποντικιού) κάνοντας κλικ στη γωνία, στη μέση ή σε σημείο της παρειάς της διατομής στο Παράθυρο Ιδιοτήτων, όπου επίσης μπορεί να προβληθεί και να τροποποιηθεί η περιστροφή του υποστυλώματος κατά 0^o, 90^o, 180^o και 270^o ή εισάγοντας την κατάλληλη γωνία στο αντίστοιχο πεδίο του Παραθύρου Ιδιοτήτων.

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με ένα απλό κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου.
