Εισαγωγή Δοκών

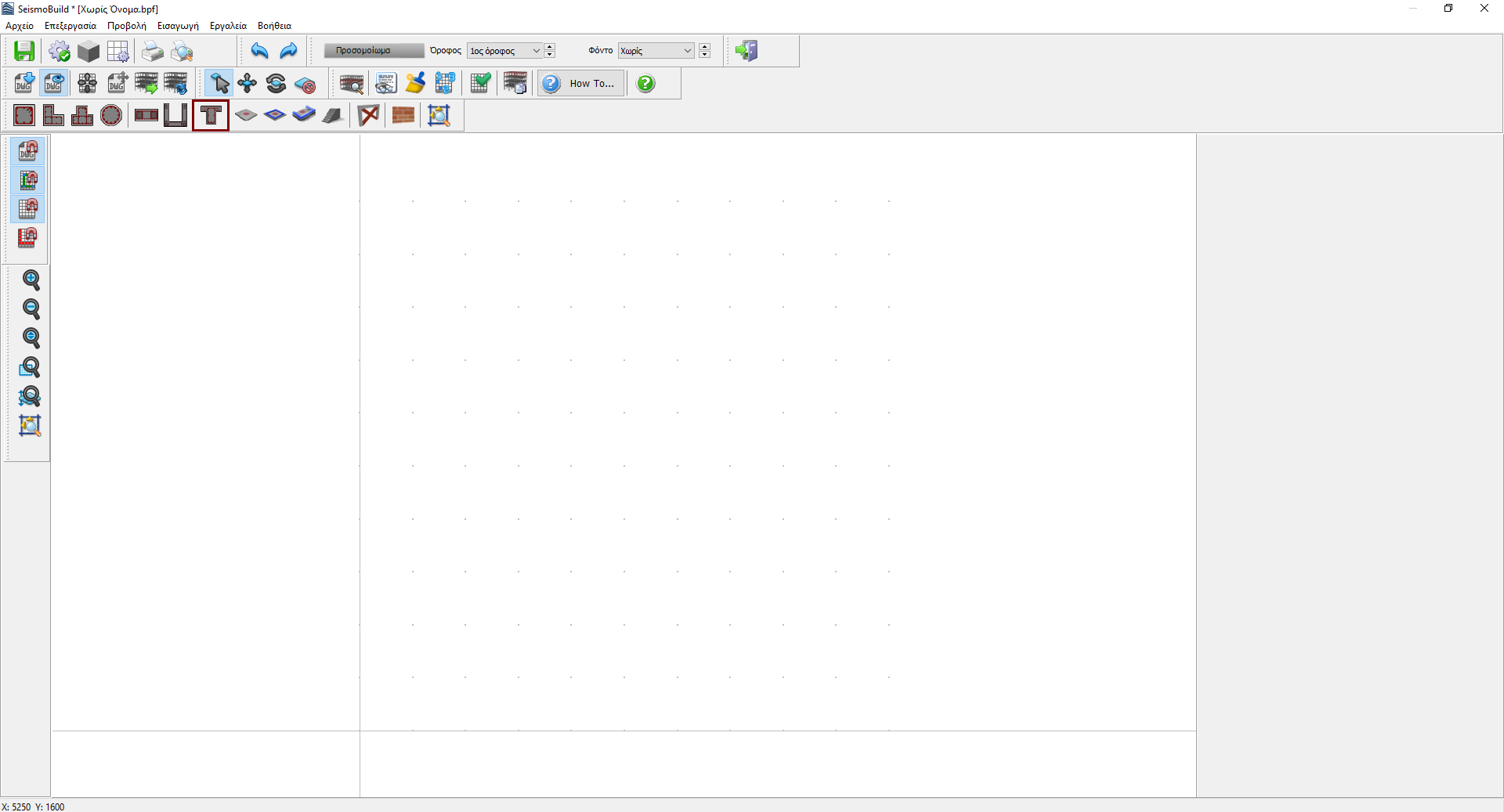

Οι δοκοί εισάγονται από το κύριο μενού (Εισαγωγή > …) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων.

Εφόσον επιλεγεί η επιθυμητή δοκός, το Παράθυρο Ιδιοτήτων της εμφανίζεται στα δεξιά της οθόνης.

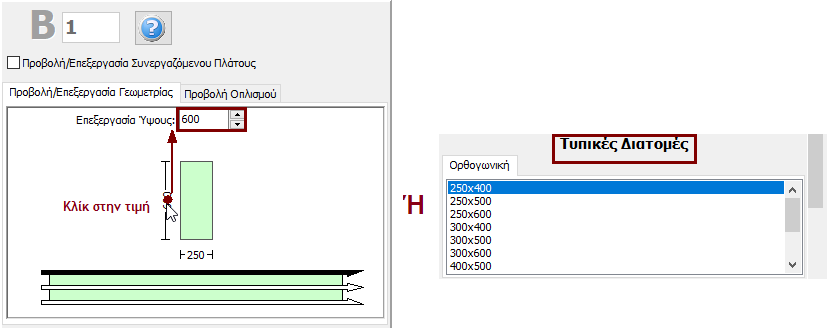

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις της διατομής είτε στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας είτε επιλέγοντας μια διατομή από τις προκαθορισμένες τυπικές διατομές.

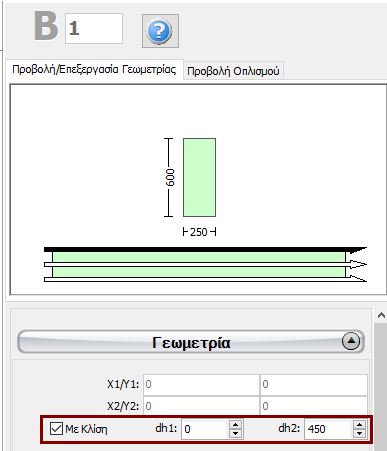

Kεκλιμένες δοκοί μπορούν να προσομοιωθούν αποτελεσματικά.

Οι ιδιότητες του συνδυασμών υλικών ορίζονται από το κύριο μενού (Εργαλεία> Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού  της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους. Σημειώνεται ότι υπάρχει δυνατότητα ορισμού διαφορετικών συνδυασμών υλικών στα υποστυλώματα με μανδύα για το εσωτερικό τμήμα (υφιστάμενο) και τον μανδύα (νέο).

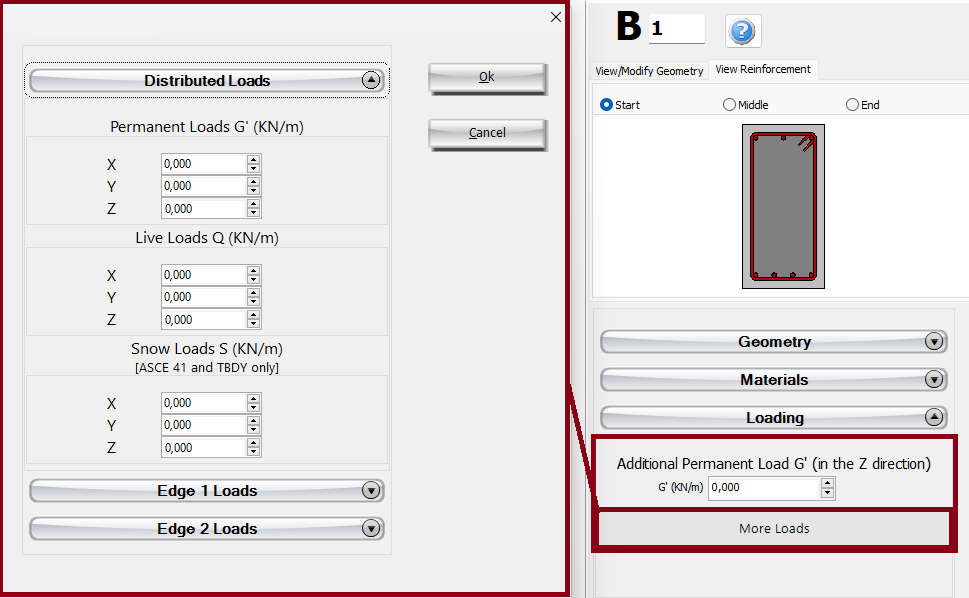

Στις διατομές των δοκών μπορεί επίσης να οριστεί πρόσθετο μόνιμο κατανεμημένο φορτίο, το οποίο χρησιμεύει στον προσδιορισμό οποιουδήποτε φορτίου δεν σχετίζεται με το ίδιο βάρος της κατασκευής (π.χ. τελειώματα, τοιχοπληρώσεις, μεταβλητή φόρτιση κ.λπ.).Το ορισμένο φορτίο θα κατανέμεται κατά μήκος της δοκού. Επίσης, έχει εισαχθεί ειδικό κουμπί για τον καθορισμό μόνιμων και κινητών κατανεμημένων φορτίων σε κάθε κατεύθυνση, καθώς και μόνιμων και κινητών συγκεντρωμένων φορτίων σε κάθε κατεύθυνση στην αρχή της δοκού (Άκρο 1) και στο τέλος της (Άκρο 2). Από προεπιλογή, δεν εφαρμόζεται κανένα φορτίο, 0,00 KN/m.

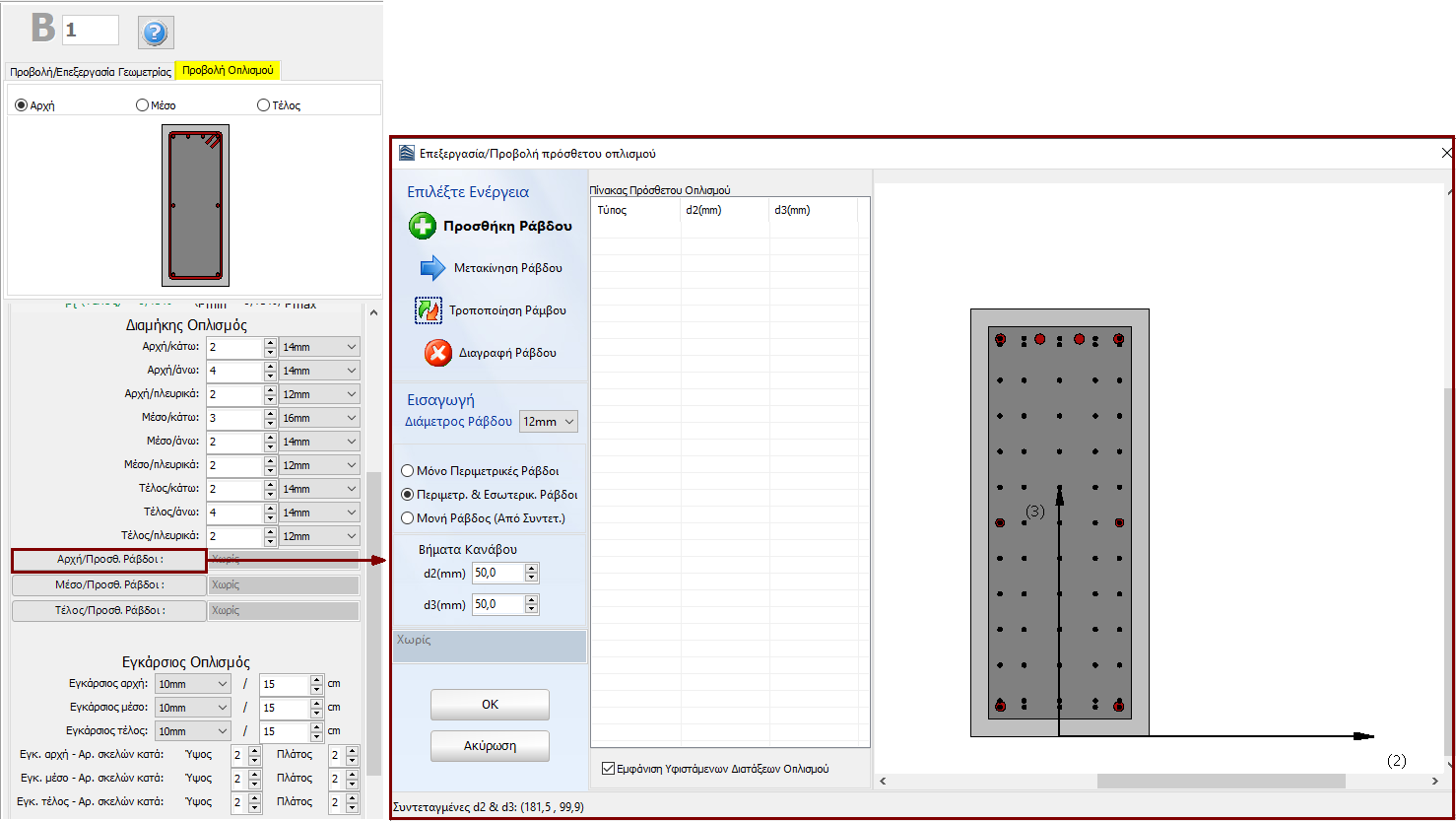

Ακόμη, ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί μέσω των σχετικών διατάξεων οπλισμού. Διαφορετικές διατάξεις οπλισμού μπορούν να οριστούν στο μέσο και στα δύο άκρα της δοκού. Η προσθήκη μεμονωμένων διαμήκων ράβδων οπλισμού μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά.

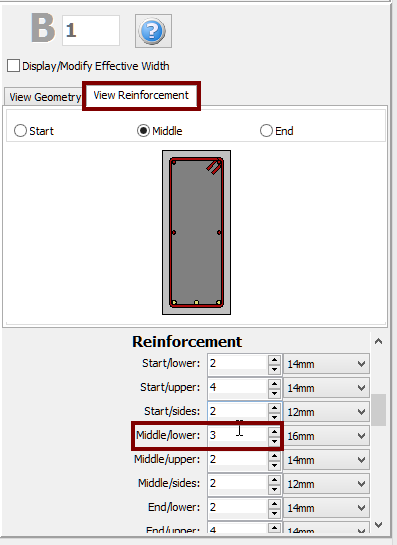

Με την επεξεργασία των διατάξεων οπλισμού το πρόγραμμα αυτομάτως μεταφέρεται στην Προβολή Οπλισμού, όπου προβάλλεται ο οπλισμός της διατομής στην αρχή, στο μέσο και στο τέλος (διαμήκης και εγκάρσιος) και μπορεί να ελεγχθεί η σωστή εισαγωγή του.

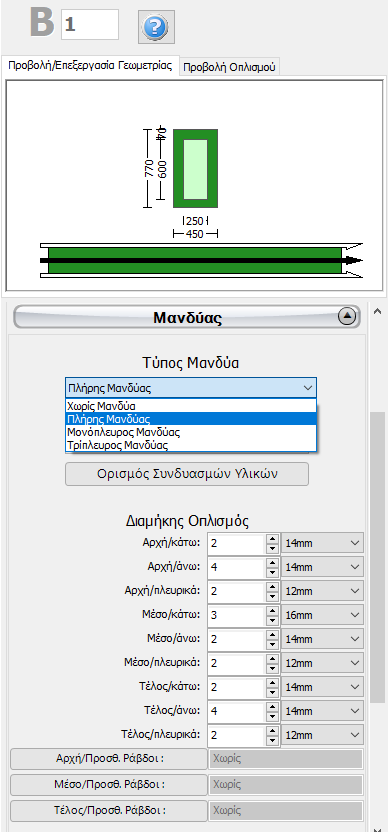

Μανδύες ΟΣ μπορούν να εφαρμοστούν στη διατομή επιλέγοντας τον τύπο του μανδύα στην ενότητα Μανδύας, δηλαδή αν είναι πλήρης μανδύας, μονόπλευρος ή τρίπλευρος, και ορίζοντας τον συνδυασμό υλικών και τον διαμήκη και εγκάρσιο οπλισμό του μανδύα. Η προσθήκη μεμονωμένων ράβδων διαμήκη οπλισμού στον μανδύα μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι.

Οι ρυθμίσεις στοιχείου που βασίζονται στον κανονισμό μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί.

Οι παράμετροι προσομοίωσης του δομικού μέλους μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Παράμετροι Προσομοίωσης που ανοίγει από το αντίστοιχο κουμπί.

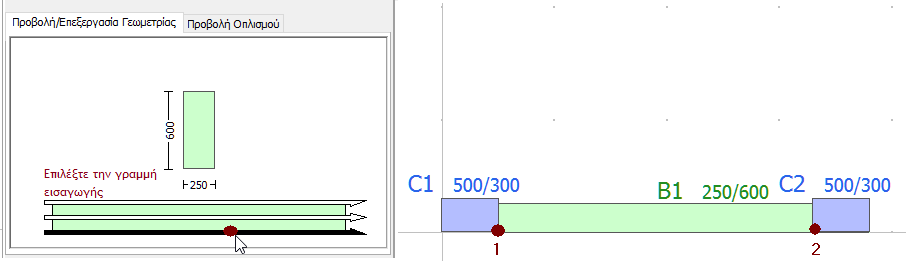

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με δύο κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου, τα οποία ορίζουν την αρχή και το τέλος της δοκού. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές της δοκού. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Όταν μια δοκός τέμνει ένα υφιστάμενο υποστύλωμα ή τοιχίο, υποδιαιρείται αυτόματα και έτσι δημιουργούνται δύο μέλη. Συνεπώς, πολλές δοκοί μπορούν να οριστούν στη σειρά με δύο μόνο κλικ.

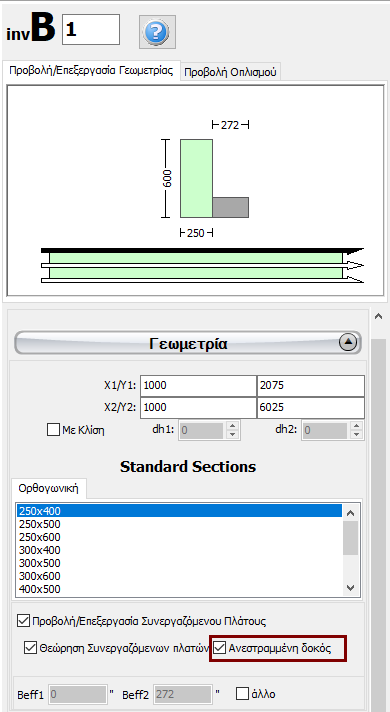

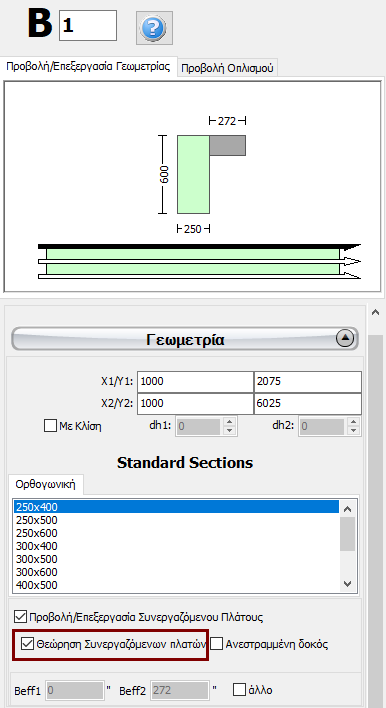

Μετά τον ορισμό των πλακών, δύναται να εμφανιστούν δύο πρόσθετες επιλογές στο Παράθυρο Ιδιοτήτων των δοκών: (i) επιλογή για το αν θα συμπεριληφθεί ή όχι το συνεργαζόμενο πλάτος των δοκών στους υπολογισμούς και (ii) επιλογή για το αν η δοκός είναι ανεστραμμένη ή όχι. Το συνεργαζόμενο πλάτος υπολογίζεται αυτόματα από το πρόγραμμα, αλλά μπορεί επίσης να τροποποιηθεί από το χρήστη.
