Εισαγωγή Τοιχίων

Τοιχία μπορούν να εισαχθούν από το κύριο μενού (Εισαγωγή> Εισαγωγή Τοιχίου) ή από το αντίστοιχο κουμπί  της γραμμής εργαλείων .

Εφόσον επιλεγεί η εισαγωγή τοιχίου, το Παράθυρο Ιδιοτήτων του εμφανίζεται στα δεξιά της οθόνης.

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις του πλάτους της διατομής στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας ενώ το μήκος ορίζεται γραφικά με την εισαγωγή του, ορίζοντας δύο σημεία, αρχή και τέλος. Αρχικά, το πλάτος του ψευδό-υποστυλώματος υπολογίζεται αυτόματα ως το ένα πέμπτο (1/5) του συνολικού μήκους τοιχίου με μέγιστη τιμή ίση με 600mm. Μετά την εισαγωγή του τοιχίου, υπάρχει δυνατότητα τροποποίησής του στο Παράθυρο Ιδιοτήτων.



Είναι δυνατόν να οριστεί ύψος τοιχίου διαφορετικό από το ύψος ορόφου, με την επιλογή του κουμπιού Ελεύθερο Μήκος και τον ορισμό διαφορετικού μήκους. Εάν, από την άλλη πλευρά, δεν επιλεχθεί το κουμπί Ελεύθερο Μήκος τότε το μέλος έχει το ίδιο ύψος με το ύψος του ορόφου. Επιπλέον, η στάθμη θεμελίωσης του υποστυλώματος μπορεί να προσαρμοστεί, παρέχοντας έτσι τη δυνατότητα στον χρήστη να καθορίσει διαφορετικές στάθμες θεμελίωσης.

Οι ιδιότητες του συνδυασμών υλικών ορίζονται από το κύριο μενού (Εργαλεία> Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους

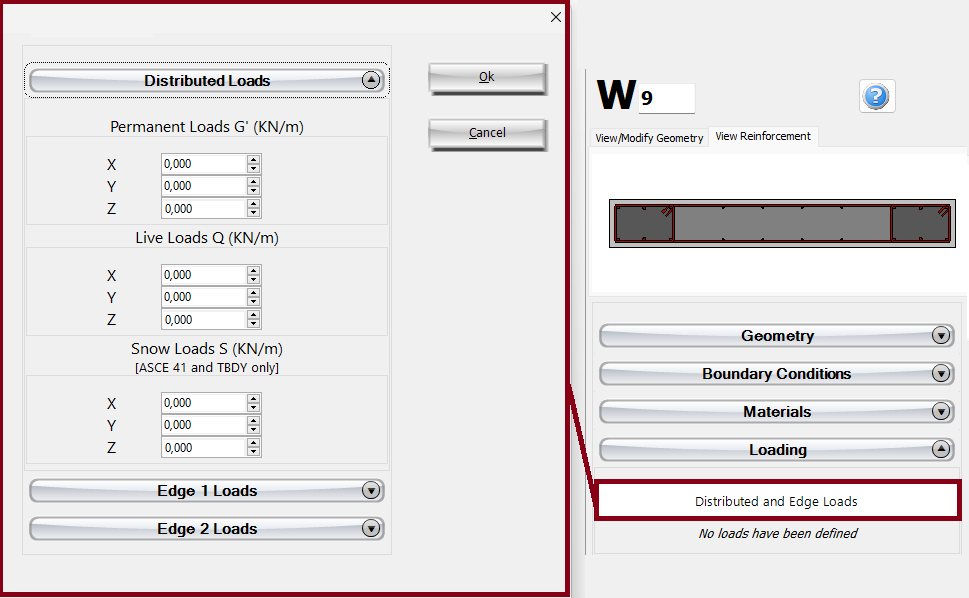

Πρόσθετα μόνιμα (που δεν σχετίζονται με το ίδιο βάρος της κατασκευής) και κινητά κατανεμημένα φορτία σε κάθε κατεύθυνση, καθώς και μόνιμα και κινητά συγκεντρωμένα φορτία σε κάθε κατεύθυνση στην βάση του τοιχίου (Άκρο 1) και στην κορυφή του (Άκρο 2) μπορούν να εφαρμοστούν μέσω της αντίστοιχης ενότητας Κατανεμημένα και στα Άκρα Φορτία. Από προεπιλογή, δεν εφαρμόζεται κανένα φορτίο, 0,00 KN/m.

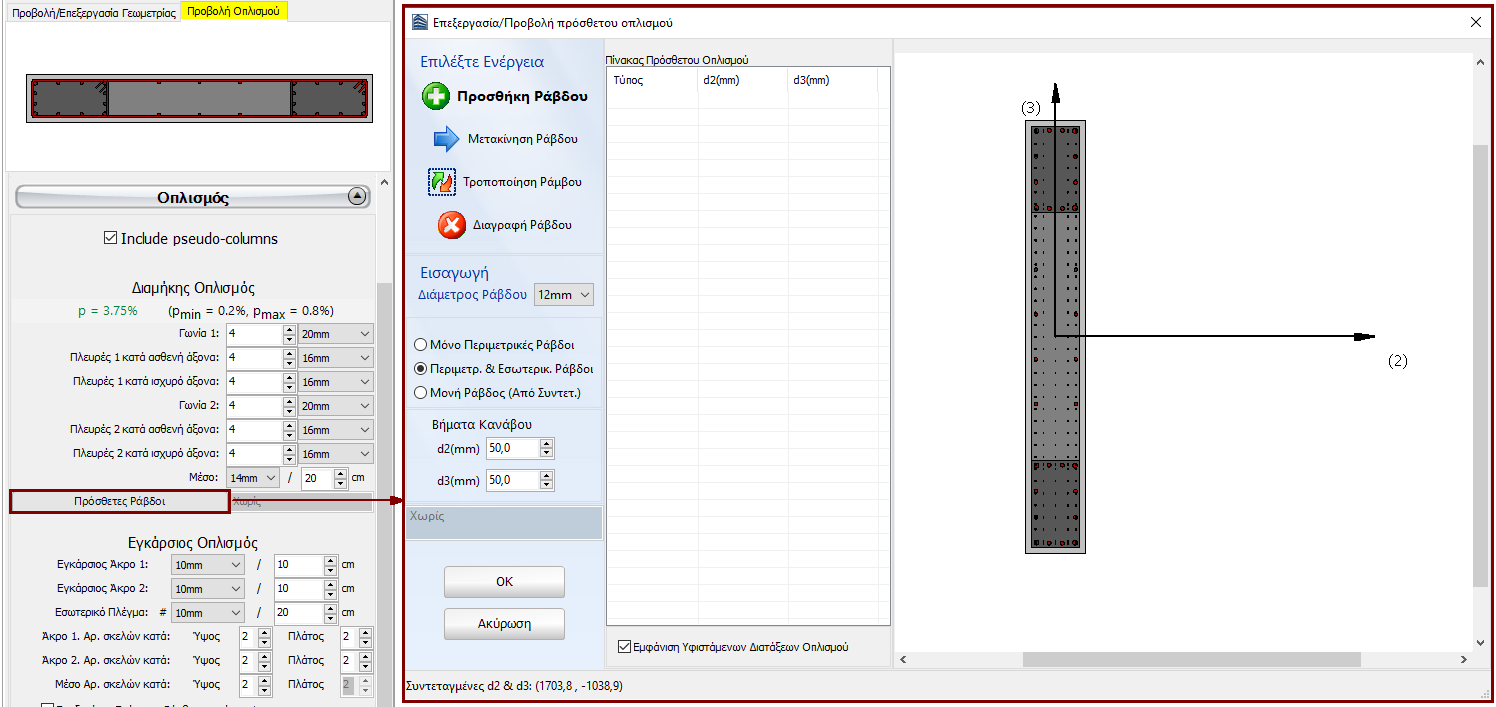

Ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί με την επεξεργασία των σχετικών διατάξεων οπλισμού, μετά την εισαγωγή του τοιχίου. Η προσθήκη μεμονωμένων διαμήκων ράβδων οπλισμού μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά.

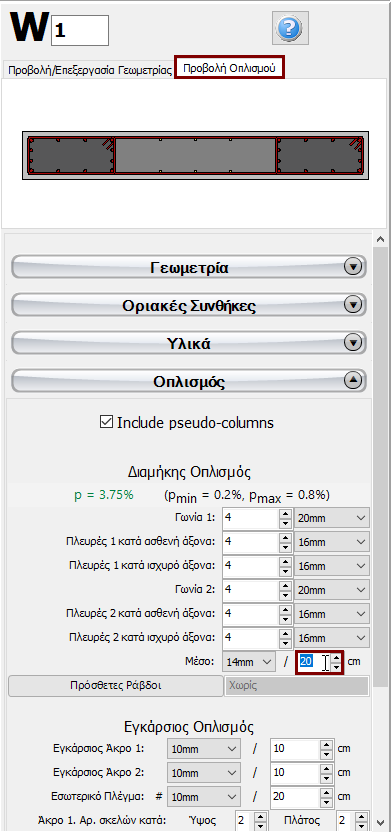

Στο Παράθυρο Ιδιοτήτων οι χρήστες μπορούν να επιλέξουν την Προβολή Οπλισμού, όπου προβάλλεται ο οπλισμός της διατομής (διαμήκης και εγκάρσιος) ή την Προβολή/Επεξεργασία Γεωμετρίας, όπου προβάλλονται οι διαστάσεις της διατομής με δυνατότητα τροποποίησής τους.

Μπορούν επίσης να προστεθούν σεισμικοί μονωτές σε διαφορετικές θέσεις των διατομών υποστυλώματος. Εφαρμόζονται σε υποστυλώματα μέσω της ενότητας Σεισμικός Μονωτής, όπου οι χρήστες μπορούν να επιλέξουν τη γεωμετρία (θέση -κάτω, επάνω ή ενδιάμεσο σημείο- και το ύψος του σεισμικού μονωτή), τον τύπο του (ελαστομερές, μολύβδου καουτσούκ ή μονωτής τριβής-ολίσθησης) και τις ιδιότητες του σεισμικού μονωτή: η κατακόρυφη και οριζόντια δυσκαμψία, και η διατμητική αντοχή διαρροής και ο λόγος κράτυνσης (για σεισμικούς μονωτές ελαστομερούς και μολύβδου καουτσούκ, που προσομοιώνονται με τον τύπο στοιχείου isolator1) ή ο συντελεστής τριβής και η ακτίνα εκκρεμούς (για σεισμικούς μονωτές τριβής-ολίσθησης, που προσομοιώνονται με τον τύπο στοιχείου isolator2).

Ακόμη, υφάσματα ΙΟΠ μπορούν να οριστούν σε στοιχεία υποστυλώματος μέσω της ενότητας Ορισμός Περιτύλιξης με ΙΟΠ, όπου οι χρήστες μπορούν να επιλέξουν το ύφασμα ΙΟΠ από μια λίστα με τα πιο συνήθη προϊόντα, που διατίθενται στην αγορά, ή να εισάγουν τιμές της επιλογής τους.

Οι ρυθμίσεις στοιχείου που βασίζονται στον κανονισμό μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί.

Οι παράμετροι προσομοίωσης του δομικού μέλους μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Παράμετροι Προσομοίωσης που ανοίγει από το αντίστοιχο κουμπί.

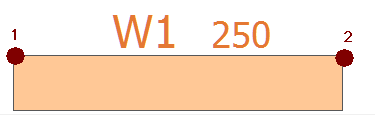

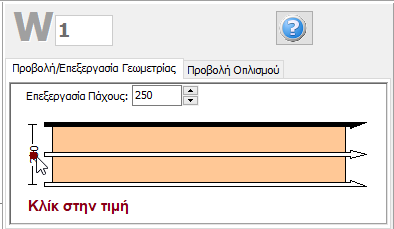

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με δύο κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου, τα οποία ορίζουν την αρχή και το τέλος του τοιχίου. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές του τοιχίου. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Σημείωση: Οι χρήστες πρέπει πρώτα να εισάγουν τη διατομή του τοιχίου στο μοντέλο, ώστε να έχουν ορίσει εντελώς τις διαστάσεις του τοιχίου, που είναι το συνολικό μήκος του τοιχίου και το πλάτος των ψευδο-υποστυλωμάτων προκειμένου να προσθέσουν ράβδους διαμήκους οπλισμού μέσω της ενότητας Πρόσθετες Ράβδοι.
