Zapatas Corridas
Nuevas Zapatas Corridas pueden agregarse con dos clics del mouse en la Ventana Principal del Modelador de Edificios.
En la Ventana de Propiedades que aparece, los usuarios pueden adaptar el ancho de la sección en la ventana de Ver/Modificar Geometría, donde su longitud se define de forma gráfica al insertarse especificando dos puntos, en inicio y el final de la sección.
El nivel de base de la zapata corrida se puede adaptar en relación con el nivel de fundación del edificio, para definir un nivel de fundación diferente para alguna zapata corrida particular.
Las
propiedades del conjunto de materiales
puede definirse desde el menú principal (Herramientas
> Definir Ajustes de Materiales), mediante el botón correspondiente
de
la barra de herramientas, o mediante el botón de Definir Conjunto
de Materiales dentro de la Ventana de Propiedades del Elemento.
Los valores requeridos para la definición de las propiedades de
los materiales dependen del tipo de miembros, p. ej. existente
o nuevos. Por defecto,
hay dos esquemas de materiales, uno para los elementos existentes
y otro para los nuevos.
La carga adicional a la zapata corrida desde el suelo se puede especificar en el módulo de carga.
El refuerzo longitudinal y transversal puede definirse editando los patrones de reforzamiento relevantes.

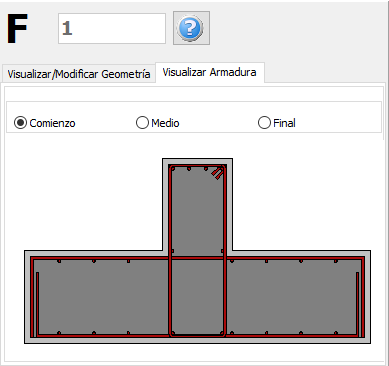

En la Ventana de Propiedades los usuarios pueden escoger Ver el Refuerzo, donde se muestra la sección y su refuerzo (longitudinal y transversal), y Ver/Modificar Geometría, donde las dimensiones de la sección pueden verse y modificarse
En el área de Modelado Avanzado los ajustes basados en código de los miembros estructurales también pueden definirse a través de la ventana de diálogo de Propiedades Avanzadas de Miembro que se abre con el botón correspondiente. Los Parámetros del Modelaje de la zapata se pueden definir desde el cuadro de diálogo Parámetros del Modelaje, al que se accede mediante el botón correspondiente.
Para más guía sobre cómo insertar una zapata corrida haga click aquí.
