Global davranış değişkenleri

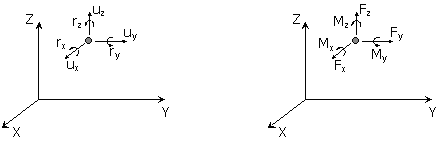

Bu modülde, Analiz tipi'ne de bağlı olarak yediye kadar farklı davranış değişkeni görüntülenebilir: (i) yapısal yer değiştirmeler (deplasmanlar), (ii) mesnet tepkileri (kuvvet ve moment), (iii) düğüm noktalarının hızları/ivmeleri, (iv) toplam atalet ve sönümleme kuvvetleri, (v) histeretik eğriler (ilmikler), (vi) performans kriterleri kontrolleri, (vii) koda dayalı kontroller. Son iki modül hariç diğerlerinde sonuçlar global koordinat sistemindedir (aşağıdaki şekle bakınız). Tekrar belirtilmek istenir ki, herhangi belirli bir eksene ait olan dönme/moment değeri o eksen doğrultusunda etkimez, her zaman o eksen etrafında etkir.

All of these parameters are briefly described hereafter:

Yapısal Deplasmanlar (Yer Değiştirmeler)
Kullanıcılar, istenilen sayıda düğüm noktasının deplasmanlarını ait oldukları serbestlik derecelerine göre göreceli olarak elde edebilirler. Dinamik analiz sonuçları irdelenirken, düğüm noktalarının relatif (göreceli) deplasmanları mutlak deplasmanlarına oranla daha çok önem arz eder. Özellikle temel seviyesinde ivme zaman kaydının sahip olduğu (düzeltilmemiş olan) hataların analiz esnasında çift integralinin alınması sonucu büyüyerek artması son derece mantıksız büyüklükte temel seviyesi deplasmanlarına yol açabilir, dolayısıyla mutlak yapısal deplasmanlar da çok büyük olabilir ve yapının gerçek davranışı yansıtmaz. Bu nedenle de bu deplasmanlar genelde analiz sonrası değerlendirmeye alınmazlar.

Mesnetlerdeki Kuvvetler ve Momentler
Yapısal deformasyonlara benzer olarak, düğüm noktalarının her tutulu serbestik derecesinde etkiyen mesnet tepki kuvvet ve momentleri de elde edilebilir. Ayrıca, her bir mesnetin ayrı tepki değerlerinin yanı sıra, herhangi bir yöndeki toplam etkisini bulmak da mümkündür, bu özellik toplam taban kesme kuvvetininin bulunması gerekmesi gibi durumlarda iş görür.

Not: Toplam mesnet moment tepkileri, yapının toplam devrilme etkilerini içermez. Bu toplam basitçe mesnetlerdeki aynı yönde etkiyen momentlerin toplamıdır.

Düğüm Noktaları Hızları ve İvmeleri
Dinamik zaman tanım alanı analizleri'nde düğüm noktalarının ivme ve hızları da aynı deplasmanlar gibi relatif (göreceli) veya mutlak olarak elde edilebilir. Genellikle ivme sonuçları için mutlak değerler kullanılırken, hız sonuçları için relatif değerler kullanılır.

Toplam Atalet ve Sönümleme Kuvvetleri
Buradan dinamik zaman tanım analizleri sırasında herhangi bir dinamik zamanda elde edilen toplam atalet ve sönümleme kuvvetlerine ulaşmak mümkündür. Toplam viskoz sönüm kuvveti (sönüm matrisiyle hız vektörünün çarpımı), toplam eleman tesirleri (rijitlik matrisiyle deplasman vektörünün çarpımı) ile toplam atalet kuvveti (kütle matrisiyle ivme vektörünün çarpımı) arasındaki fark olarak bulunur. Ayrıca, toplam iç kuvvetler de Mesnetlerdeki Kuvvet ve Momentler'e eşit olup sönümün olmadığı durumlarda da toplam atalet kuvvetleri mesnet tepkilerine eşit olur.

Histeretik Eğriler (İlmikler)
Kullanıcılar herhangi bir ötelenme/dönme serbestlik derecesinin sonuçlarına karşılık toplam taban kesme kuvveti/momenti veya yük faktörü (itme analizi) gibi sonuçları çizdirebilirler. Statik analizlerde, böylesine grafikler 'kapasite eğrisi'ni ifade ederken, zaman tanım alanı analizlerindeyse modelin histeretik davranışını belirtir. Dinamik analiz art-işlemi sırasında yararlı olan göreceli deplasmanları seçmek de mümkündür.

Performans Kriterleri Kontrolleri
Kullanıcılar, bu modül üzerinden Performans Kriterleri Kontrolleri’ni de gerçekleştirebilirler. Kullanıcı; (i) aşağı çekilen menüden performans kriteri ismini seçip, (ii) herhangi bir (performans sınır durumuna denk gelen) analiz adımını seçmelidir. Sonuçların gösterimi, performans sınır değerinin aşıldığı elemanlara özgü olabildiği gibi, tüm elemanları da içerebilir.

Koda dayalı Kontroller
Burada, kullanıcı Koda dayalı Kontrolleri yürütebilir. İlk olarak, aşağıya çekilen menüden koda dayalı kontrol ismi seçilmelidir. Sonra, ilgili performans sınır durumuna karşılık gelecek analiz adımını seçmek gerekmektedir. Görünüm seçenekleri ile ilgili olarak, sonuçlar bütün elemanlar için veya sadece seçilen kritere ulaşan elemanlar için görüntülenebilir.

Not: Mesnet tepkileri, teorik olarak, bağlı oldukları Eleman Etkileri'nde belirtilen kesit tesirlerine eşit olmalıdır. Yine de aşağıda sıralanan nedenlerden dolayı bu eşitlik sağlanamayabilir: (i) Eleman tesirleri lokal referans sisteminde hesaplanırken, mesnet tepkileri global koordinat sisteminde hesaplanır. Bu nedenden ötürü, büyük deplasman/dönmelerin olduğu modellerde eleman kesme kuvveti ve mesnet yatay tepkisi arasında fark oluşabilir; (ii) Tanjant (teğet) rijitliğe orantılı eşdeğer sönümlemenin tanımlı olduğu dinamik analizlerde, özellikle eksenel kuvvetin az olduğu ankastre kirişlerde geçerli olmak üzere; tanjant rijitliğe orantılı eşdeğer sönümleme histeretik davranıp, küçük hızlarda bile bir miktar enerji sönümleyebilmesine bağlı olarak eleman tesirleriyle mesnet tepkileri arasında bir takım farklar gözlemlenebilir; (iii) Rijit bölgelerin varlığı eşitliğin tam olarak sağlanmasını engelleyebilir.
