Sihirbaz

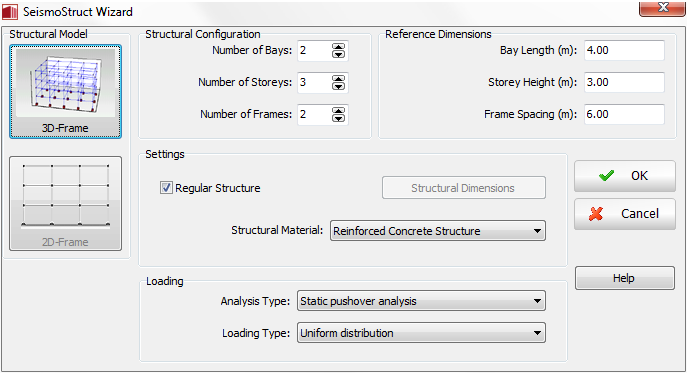

SeismoStruct’ta çerçeve/bina modellerini oluşturmayı kolaylaştırmak için, Sihirbaz servisi geliştirilmiş ve programda tanıtılmıştır. Sihirbaz iletişim kutusuna ana menüden (Dosya > Sihirbaz...) veya ilgili araç çubuğu düğmesinden ulaşılır, .

Yapı modeli ve kurulumu

Sihirbaz kullanarak bir bina modeli oluşturmak için, kullanıcılar öncelikle 2D veya 3D yapı oluşturacağına karar vermeil ki, daha sonra açıklık, kat ve çerçeve sayıları ile birlikte açıklık uzunluğu, kat yüksekliği ve çerçeve aralığı için referans değerleri atanabilsin.

Eğer yapı düzenliyse (yani bütün açıklıklar aynı uzunlukta, bütün katlar aynı yükseklikte ve tüm çerçeveler eşit aralıklıysa), o zaman referans değerler ‘gerçek değer’ olur. Diğer taraftan, eğer yapı geometric olarak düzensizse, o zaman Düzenli Yapı seçeneği kaldırılmalıdır. Böylece kullanıcı, gerçek açıklık uzunluğu, kat yüksekliği ve çerçeve aralığı değerinin tanımladığı Yapısal Boyutlar iletişim kutusuna ulaşabilir. Varsayılan olarak referans boyutlar kabul edilir.

Ayarlar

Yapısal geometriyi tanımladıktan sonra, kullanıcıların yapısal sistemi betonarme veya çelik yapı olarak seçmeleri gerekmektedir. Sihirbaz, yapıyı kuvvete dayalı elastik olmayan plastik mafsal çerçeve eleman tipini (infrmFBPH) kullanarak modeller.

Not: Eğer kullanıcı infrmFB yerine diğer inelastik çerçeve elemanlarını (infrmFB, infrmDBPH, infrmDB) tercih etmek isterse, model oluşturulduktan sonra Eleman Sınıfları iletişim kutusununda el ile değiştirebilir.

Sihirbaz özelliğiyle oluşturulan her bir çerçeve elemanı ‘yapısal’ düğüm noktaları tarafından tanımlanır. Bu düğüm noktalarının adları otomatik olarak n111 adlandırma kuralıyla oluşturulur: kolon-kiriş birleşimlerindeki tüm düğüm noktalarının (elemanlar ve düğüm noktaları) “n”+i+j+k isim biçimi vardır; burada i: kolon sayısı (soldan başlayarak), j: çerçeve sayısı (önden başlayarak), k: kat sayısıdır (alttan/temelden başlayarak ). Örneğin; n123, modelin sol kolonu üzerinde (i=1), ikinci çerçeve (j=2), üçüncü kattaki (k=3) düğüm noktasıdır.Kullanıcılar, düğüm tanımlamaları hakkında daha ayrıntılı bir bilgiye sahip olabilmek için Düğümler adlı paragrafa göz atmalıdırlar.

Sihirbaz servisi kullanılarak oluşturulan çerçeve elemanlarının duruşu (duruş pozisyonu) otomatik olarak bir döndürme açısıyla tanımlanır (varsayılan değer=0). Kullanıcılar, eleman konumu ile ilgili daha fazla detaylı bilgiye sahip olabilmek için Global ve Lokal Eksen Sistemleri’ne başvurabilirler.

Yüklemeler

Yapının üzerine etkiyen mesnetleme ve yükleme koşullarına bağlı olarak, SeismoStruct içerisinde tanımlı olan sekiz Analiz Tipinden biri seçilir.

Özdeğer Analizi. Yapı zati ağırlığı hesaba katılır. Başka yük uygulanmaz.
Değişken olmayan yüklerle statik analiz. Yerçekimine bağlı kalıcı yükler uygulanır.
Statik itme (pushover) analizi. Yerçekimine bağlı kalıcı yüklere ek olarak, her bir kat seviyesinde yatay yüklerden oluşan artımsal yükler de yapıya x-yönünde uygulanır. Kullanıcının iki alternatif yük dağılımı arasından (üçgen veya dikdörtgen) birini seçme ve nominal taban kesme kuvveti (genellikle yapının beklenen taban kesme kapasitesi değeri kullanılır ama herhangi başka değer de olabilir) tanımlama olanağı vardır. İtme analizi yükleme özellikleri üzerinde daha fazla bilgi için Yükleme Aşamaları (Ön İşlemci > Uygulanan Yükler > Yükleme Aşamaları) bölümüne bakınız.
Adaptif statik itme (pushover) analizi. Yerçekimine bağlı kalıcı yüklere ek olarak, her bir kat seviyesinde yatay yüklerden oluşan artımsal yükler de x-yönünde yapıya uygulanır. Yük dağılımı program tarafından otomatik olarak uyarlandığından, kullanıcının sadece itme işlemi boyunca referans değeri olarak kullanılan nominal yer değiştirme yükünü tanımlaması gereklidir. Bu analiz tipi hakkında daha detaylı bilgi için Adaptif İtme Parametreleri (Ön İşlemci > Uygulanan Yükler > Adaptif İtme Parametreleri) bölümüne bakınız.
Statik zaman tanım alanı analizi. Yerçekimine bağlı kalıcı yüklere ek olarak, binanın sol üst köşe düğüm noktasına, x-yönünde statik zaman tanım alanı yükleri de uygulanır. Kullanıcıdan zaman-tanım alanı eğrisi (her koşulda önceden tanımlı standart bir eğri) ve ilgili eğri çarpanını tanımlaması istenir.
Dinamik zaman tanım alanı analizi. Yerçekimine bağlı kalıcı yüklere ek olarak, yapının temel düğüm noktalarına x-yönünde dinamik zaman tanım alanı yükleri uygulanır. Kullanıcıdan bir zaman tanım alanı eğrisi (bu genellikle ivme kaydıdır) ve eğri çarpanı tanımlaması istenir. Programla birlikte, örnek teşkil etmesi amacıyla, bir seri ivme kaydı da yüklenmektedir, Dosya Seç yardımuyla bulunabilir.
Artımsal dinamik analiz. Yerçekimine bağlı kalıcı yüklere ek olarak, yapının temel düğüm noktalarına x-yönünde dinamik zaman tanım alanı yükleri uygulanır. Kullanıcıdan ilk olarak artımsal ölçeklendirme faktörlerini (bkz: IDA Parametreleri) tanımlaması ve daha sonra zaman tanım alanı eğrisi (genellikle ivme kaydı) ve eğri çarpanını tanımlaması istenir. Programla birlikte bir dizi örnek zaman ranım alanı eğrisi önceden yüklenmiştir ve Dosya Seç komutuyla içeri aktarılabilir.
Tepki spektrumu analizi. Yerçekimine bağlı kalıcı yüklere ek olarak, mod şekline bağlı olarak her bir kat seviyesine statik yükler uygulanır. Yük dağılımı program tarafından otomatik olarak hesaplanacağından ötürü, kullanıcılar yalnızca tepki spektrumunu ve yük kombinasyonlarını tanımlamalıdır. Kullanıcı tanımlı bir spektrum yüklenebilir ya da programla birlikte yüklenmiş olan (gerçek ve suni) ivme kayıtlarına bağlı bir spektrum da kullanılabilir.
Burkulma Analizi. Yapı zati ağırlığı hesaba katılır. Başka yük uygulanmaz.

Notlar

Kullanıcılar infrmFBPH elemanları yerine infrmDBPH elemanlarını tercih ederlerse Eleman Sınıfları iletişim penceresinden el ile değiştirmelidir.
Bina modellerini oluştururken, Sihirbaz özelliği sık karşılaşılan kesit boyutları ve detaylandırmalarıyla birlikte standart malzeme özelliklerini kullanır. Elbette, modelin tamamlanmasından sonra, kullanıcı bu girdi niceliklerini, analiz etmek istediği gerçek yapının özelliklerini daha iyi temsil edebilecek şekilde değiştirebilir.
Sihirbaz ile oluşturulabilecek en büyük bina boyutları 8 açıklık x 8 kat x 9 çerçevedir (daha büyük modeller için otomatik adlandırmada sorun yaşanabilir). Daha büyük modeller oluşturmak isteyen kullanıcılar; düğüm, eleman, kısıt ve yükler için Artırım özelliklerini kullanabilirler.
4’den fazla parçaya bölünmüş yapı elemanlarını tanımlamak için model elemn başına 1,2,4 parçalı olacak şekilde Sihirbaz ile oluşturabilir ve daha sonra Eleman Parçalama özelliğini kullanarak bunu kolaylıkla gerçekleştirebilirler.
Sihirbaz servisi, itme analizlerinde kullanılan Hedef Deplasman hesabını otomatik olarak başlatır. Tanımları hakkında daha detaylı bir bilgiye Hedef Deplasman kısmından ulaşılabilir.
Sihirbaz özelliği, performans kriterlerini otomatik olarak oluşturur. Tanımları hakkında daha derin bir bilgiye buradan ulaşılabilir.
