Kiriş ekle

Kirişler, ana menüden (Ekle > Kiriş) veya ilgili araç çubuğu düğmesi yoluyla eklenebilir.

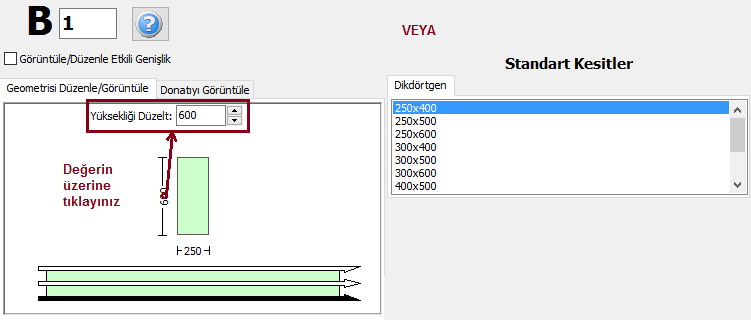

Kiriş ekle seçildikten sonra, ekranın sağ kısmında bir Özellikler Penceresi belirir. Beliren Özellikler penceresinden, kullanıcılar ya Geometriyi Görüntüle / Düzenle penceresinden ya da önceden tanımlanmış standart kesitlerden bir kesit seçerek kesit boyutlarını belirleyebilirler.

Eğimli kirişler de etkili bir biçimde modellenebilir.

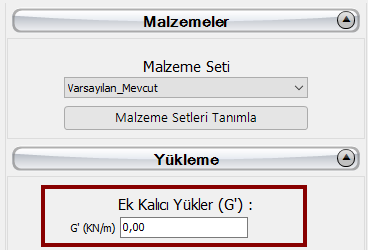

Malzeme Setleri, ana menüden (Araçlar> Malzeme Setlerini Tanımla) ile, ilgili araç çubuğu butonu () veya elemanın Özellikler Penceresi içerisindeki Malzeme Setlerini Tanımla düğmesi aracılığıyla tanımlanabilir. Mantolanmış elemanlarda, biri mevcut elemanlar için diğeri ise yeni elemanlar için olmak üzere, iki farklı beton malzemesi tertibi vardır.

Kirişlerin kesitleri modülüne, yapının zati ağırlığıyla ilişkilendirilmeyen herhangi bir yük (ör. ince işler, dolgular, değişken yük, vb.) tanımlamak  için ek kalıcı yayılı yük atanabilir.

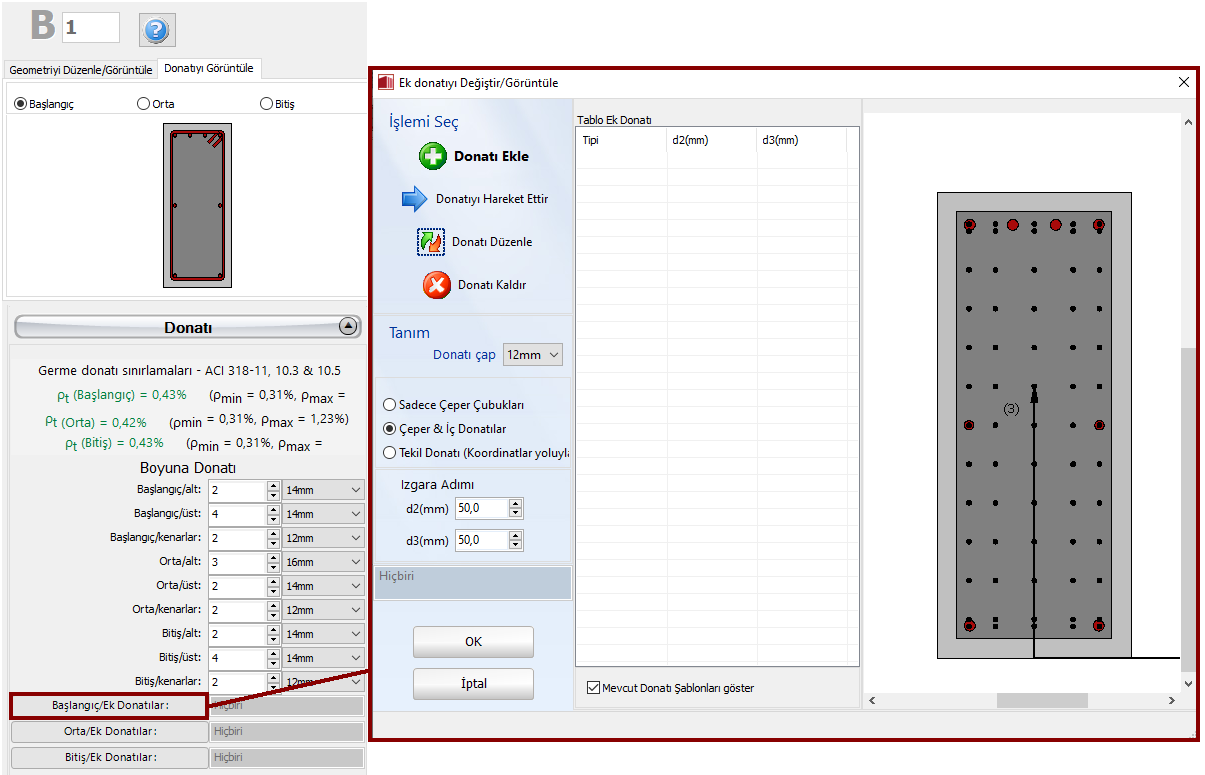

Dahası, boyuna ve enine donatı, ilgili donatı şablonlarını düzenleyerek tanımlanabilir. Farklı donatı şablonları, kirişin iki ucuna ve ortasına tanımlanabilir. Tekil boyuna donatı çubukları ekleme işlemi, ilgili Ek Donatılar modülü aracılığıyla grafiksel olarak da yapılabilir.

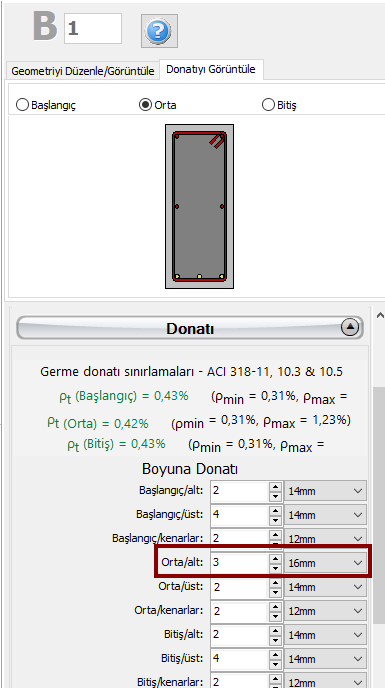

Donatı şablonları düzenlenirken, program otomatik olarak Donatı Görüntülenmesi sekmesine geçer, burada kirişin başlangıç, orta ve bitiş kesitlerindeki (boyuna ve yatay) donatı düzeni gösterilir. Kullanıcılar, buradan donatı doğruluklarını kontrol edebilir.

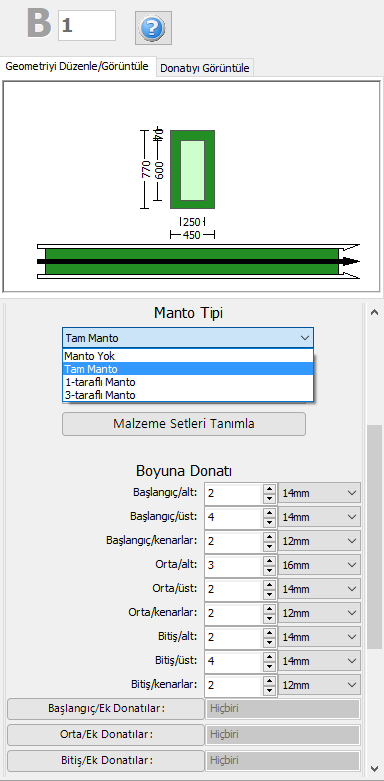

Mantolama tipi seçilerek Mantolama bölgesindeki kesite yani tam manto, 1 taraflı, 2 taraflı veya 3 taraflı mantolama, ve malzeme setinin ve mantolamanın boyuna ve enine takviyesinin atanarak mantolama uygulanabilir.

Mantolamaya tekli uzunlamasına donatı çubuklarının eklenmesi, aşağıdaki şekilde gösterildiği gibi, ek donatı bölümün hem mevcut hem de yeni kısmına grafiksel olarak eklenebildiği Ek Donatılar modülü aracılığıyla da gerçekleştirilebilir:

Yapısal elemanın koda dayalı ayarları, Gelişmiş Eleman Özellikleri diyalog kutusu aracılığıyla da tanımlanabilir.

Yapısal elemanın modelleme parametreleri, ilgili düğmeden açılan Modelleme Parametreleri iletişim kutusu aracılığıyla da tanımlanabilir.

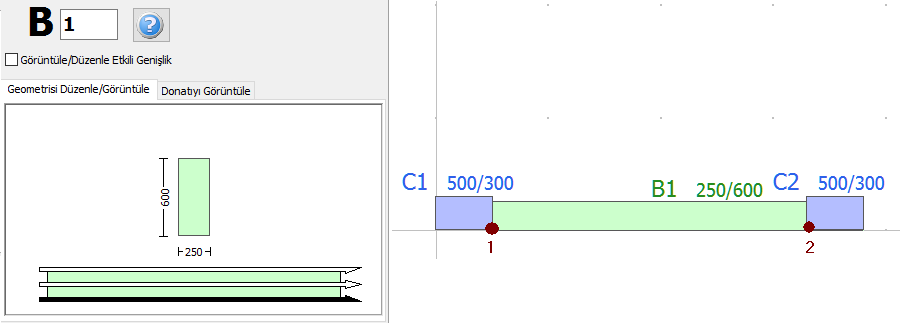

Tüm özelliklerinin tanımlanmasının ardından, kiriş tanımı için, yapının plan görünüşünde kiriş başlangıç ve bitiş düğümlerini gösteren iki nokta belirtilmelidir.  Eklenen kirişin çizgi merkezinde veya iki kenarı arasında olabilir; bu, Geometriyi Görüntüle/ Düzenle penceresinde herhangi üç çizgiye tıklanması ile olabilir (siyah çizgi seçili seçenektir).

Çizilen bir kiriş, mevcut bir kolon veya duvarı kestiğinde, otomatik olarak parçalara ayrılır ve dolayısıyla, iki eleman yaratılmış olur. Sonuç olarak, bir sıra içindeki birden çok kiriş sadece iki fare tıklaması ile tanımlanabilir.

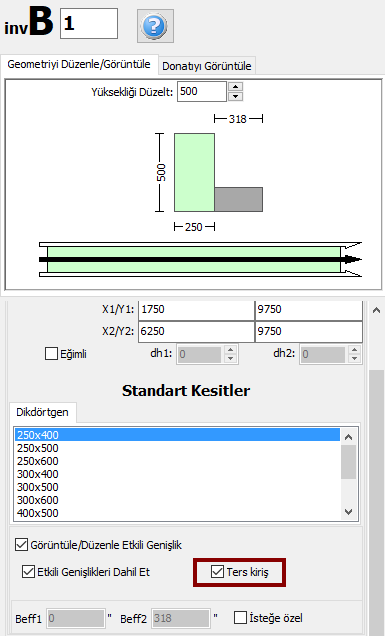

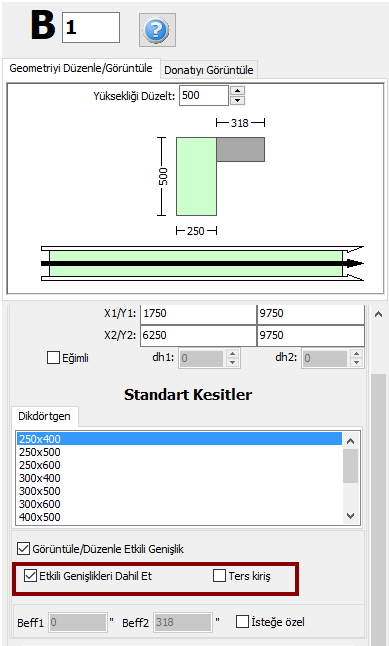

Döşemelerin tanımlanmasından sonra, kirişlerin Özellikler Penceresi'nde iki ek seçenek belirebilir: (i) kirişin efektif (etkili) genişliğini hesapların içine dahil etmeyi veya etmemenin seçilmesi ve (ii) kirişin ters çevrilip çevrilmeyeceğinin seçilmesi. Efektif (etkili) genişlik, program tarafından otomatik olarak hesaplanır ancak kullanıcı tarafından da değiştirilibilir.
