Noktasal Yükleri Ekleme

İki tür noktasal yük mevcuttur. Döşemeler üzerindeki noktasal yükler, Menüden (Ekle > Döşemeye Noktasal Yük) veya ilgili araç çubuğu düğmesiyle eklenebilir , ve çerçeve elemanları üzerindeki noktasal yükler, kirişler, kolonlar ve duvarlar gibi elemanlarda uygulanabilir ve bunlar Menüden (Ekle > Çerçeve Elemanlarına Noktasal Yük) veya ilgili araç çubuğu düğmesiyle eklenebilir .

Döşemelerdeki noktasal yükler yalnızca yerçekimi yönünde eklenebilirken, çerçeve elemanlarındaki noktasal yükler her yönde, yani X, Y, Z, RX, RY ve RZ yönlerinde eklenebilir. Her iki noktasal yük türünde de sabit, canlı ve kar yükleri atanabilir.

Tüm noktasal yük özellikleri tanımlandıktan sonra, yeni noktasal yük, binanın plan görünümünde basit bir fare tıklamasıyla grafiksel olarak eklenebilir.

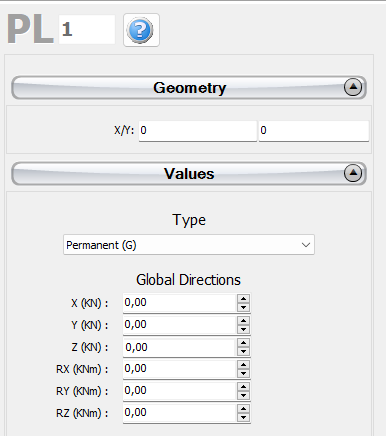

Noktasal yük eklendikten sonra, uygulanan noktanın koordinatları ve değeri, Özellikler Penceresinden değiştirilebilir.

Notlar

  1. Bir noktasal yük bir kirişe atandığında, kiriş otomatik olarak alt elemanlara ayrılır ve iki üye oluşturulur. Eğer noktasal yük, kirişin başlangıç veya bitiş noktasına yakınsa, yük otomatik olarak kirişin kenarına uygulanır.
  2. Bir noktasal yük bir kolona veya duvara atandığında, yük otomatik olarak kolonun/duvarın üst kısmına, döşeme seviyesinde uygulanır.
  3. Döşemedeki noktasal yükler, g değeri esas alınarak kütlelere dönüştürülür ve döşemenin diskretizasyonuna göre en yakın destekleyen kirişe doğrudan uygulanır.
