Yapı Modelleyicisi

Yapısal modellerin oluşturulmasına yardım etmek için hizmet etmek üzere özel olarak tasarlanmış bir modelleyici geliştirilmiş ve programa entegre edilmiştir. Mevcut sürümde, ilgili modelleyici yalnızca betonarme bina modelleri oluşturabilmektedir, fakat ilerleyen sürümlerde çelik ve kompozit elemanlardan oluşan yapılar da modellenebilecektir.

Yapı Modelleyicisi'ne ana menü üzerinden (Dosya > Yapı Modelleyicisi...) veya ilgili araç çubuğu düğmesi () yoluyla ulaşılabilir.

Temel ayarlar ve yapısal düzen

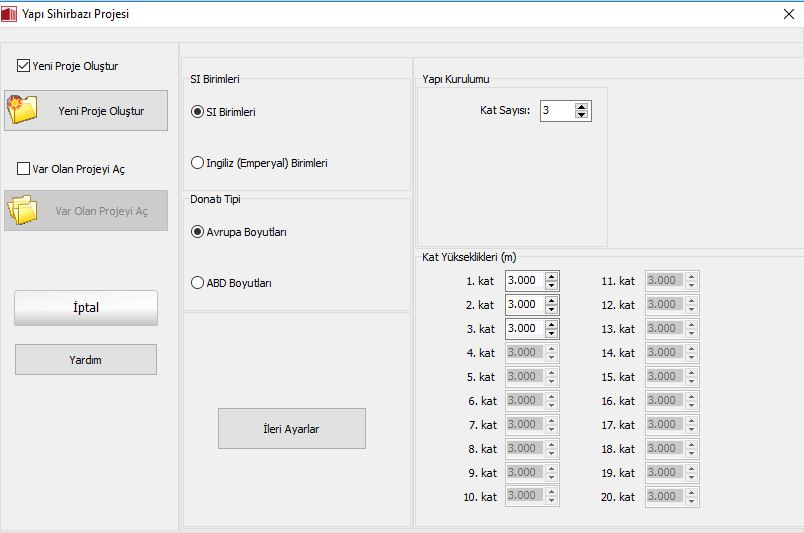

Yapı Modelleyicisi'nde bir yapısal model oluşturabilmek için kullanılacak  kat sayısı (1-20 kat) ve her bir kat için farklı olabilmek üzere kat yükseklikleri tanımlanır.

Gelişmiş Ayarlar, Modelleyici'ye ait başlangıç ekranından veya tanımlama esnasında da tanımlanabilir.

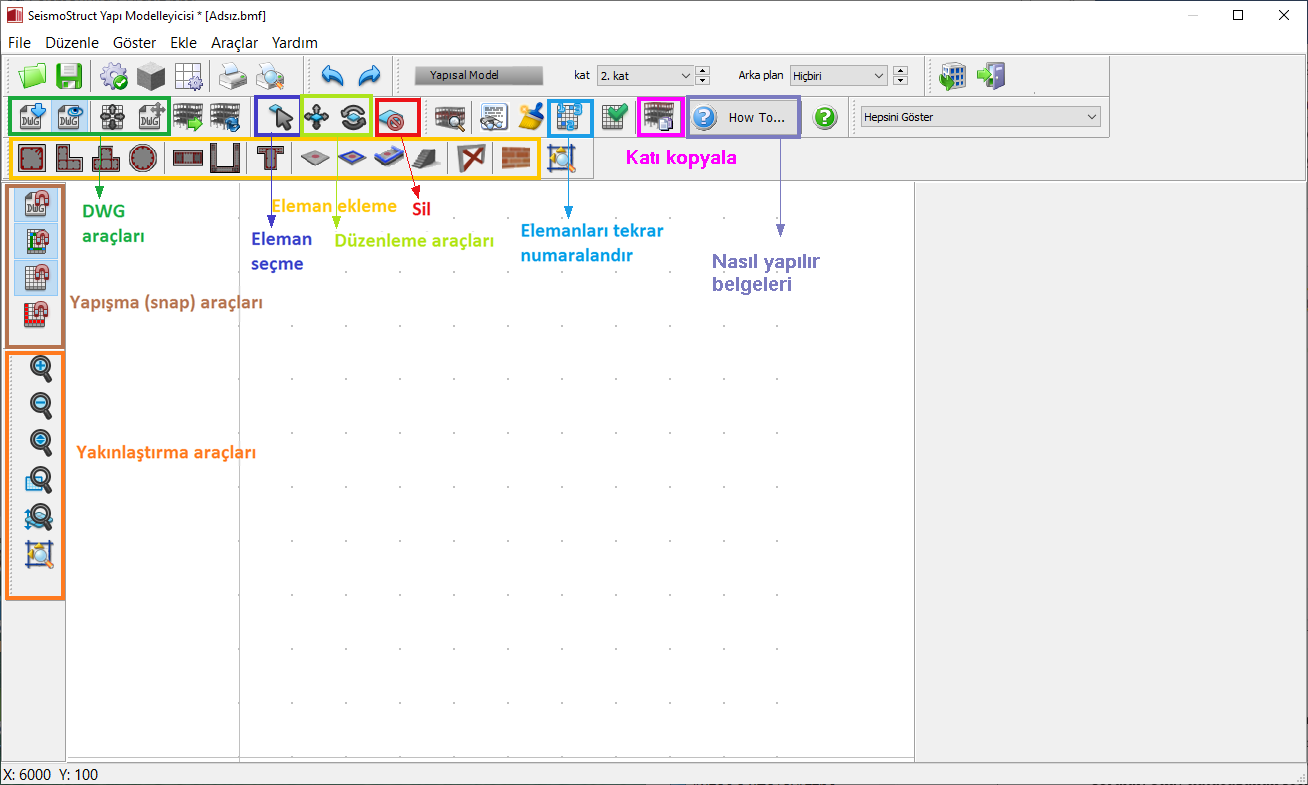

CAD tabanlı bir çizimin eklenmesi ana menü üzerinden (Dosya>DWG'yi İçe Aktar...) veya ilgili araç çubuğu düğmesi () yoluyla gerçekleştirilebilir. Çizim eklendikten sonra kullanıcıya DWG/DXF'nin 0,0 noktasına (orijin) taşınıp, taşınmayacağı sorulur. Evet seçeneği, ilk CAD koordinatlarını gözardı ederek, çizimin sol alt kısmını (0,0) koordinatlarına taşır. Orijin eksenleri daha sonra  araç çubuğu düğmesi yoluyla daha uygun olabilecek farklı bir pozisyona taşınabilir. DWG Taşı ( ) araç çubuğu düğmesi aracılığıyla kullanılabilir veya ana menüden (Görünüm > DWG Taşı) da yapılabilir. Ek olarak, CAD çiziminin görünür olup olmaması da ana menüden (Görüntüle > DWG'yi Göster/Sakla) yoluyla veya ilgili araç çubuğu düğmesine () tıklanması yoluyla, CAD çizimi, görünür veya görünmez yapılabilir. Yapısal elemanların eklenmesi, düzenlenmesi, ve  diğer işlevler için bir seri kullanışlı düğme bulunmaktadır. Oluşturulan model daha sonra Yapı Modelleyicisi projesi olarak kaydedilebilir, dolayısıyla ileride tekrar kullanılmak veya farklı bir SeismoStruct proje'sinde kullanılabilmek için açılabilir ve değiştirilebilir.

Notlar

  1. Kolon/kiriş ve duvar modellemesinde farklı eleman tipleri de kullanılabilir. Tanımlanmalarında daha detaylı bilgi edinebilmek için Yapı Modelleyicisi'ne ait  Gelişmiş Ayarlar'a göz atınız.
  2. Yapı Modelleyicisi otomatik olarak Performans Kriterleri kontrollerini de oluşturur. Tanımlanmaları hakkında daha detaylı bilgiye sahip olabilmek için, kullanıcılar buraya başvurabilirler.
  3. Yapı Modelleyicisi otomatik olarak Koda dayalı kontrolleri de oluşturur. Tanımlanmaları hakkında daha detaylı bilgiye sahip olabilmek için, kullanıcılar buraya başvurabilirler.
