Çok doğrulu eğri - multi_lin

Bu ilişki, Sivaselvan ve Reinhorn [1999]'un çalışmasında da belirtildiği gibi, poligonal histeretik döngüyü temsil eder ve mukavemet/rijitlik kaybı ve donatı kayması durumlarını modelleyebilir. Tanımlanması için on altı parametreye ihtiyacı vardır. Tanımlanması için on altı değişken gerekir. Bu ilişkide iki grup değişken bulunmaktadır, bunlar: iskelet eğrisiyle ilintili olan ortak değişkenler (düzgün eğride olduğu gibi) ve histeretik döngü kurallarına ait "özgün parametreler"dir.

Ortak zarf parametreleri (değişkenleri)

İlk eğilme (veya kesme) rijitliği (EI)
Varsayılan değeri 45400'dür.

Çatlama momenti (veya kesme kuvveti) (pozitif) (PCP)
Varsayılan değeri 10'dur.

Akma momenti (kesme kuvveti) (pozitif) (PYP)
Varsayılan değeri 22'dir.

Akma eğriliği (veya birim şekil değiştirmesi) (pozitif) (UYP)
Varsayılan değeri 0,002'dir.

Nihai eğrilik (veya birim şekil değiştirme) (pozitif) (UUP)
Varsayılan değeri 0,006'dır.

Akma sonrası eğilme (veya kesme) rijitliği (pozitif; elastik EI'nın oranı olarak)
Varsayılan değeri 0,0088'dir.

Çatlama momenti (veya kesme kuvveti) (negatif) (PCN)
Varsayılan değeri -10'dur.

Akma momenti (veya kesme kuvveti) (negatif) (PYN)
Varsayılan değeri -22'dir.

Akma eğriliği (veya birim şekil değiştirmesi) (negatif) (UYN)
Varsayılan değeri -0,002'dir.

Nihai eğrilik (veya birim şekil değiştirme) (negatif) (UUN)
Varsayılan değeri -0,006'dır.

Akma sonrası eğilme (veya kesme) rijitliği (negatif; elastik EI'nın oranı olarak)
Varsayılan değeri 0,0088'dir.

Özgün Parametreler

Rijitlik azalma değişkeni (HC)
Varsayılan değeri 200'dür.

Sünekliğe bağlı mukavemet kaybı değişkeni (HBD)
Varsayılan değeri 0,001'dir.

Histeretik enerjiye bağlı mukavemet kaybı değişkeni (HBE)
Varsayılan değeri 0,001'dir.

Kayma değişkeni (HS)
Varsayılan değeri 1'dir.

Model parametresi
0: Üç doğrulu model, 1: İki doğrulu model, 2: Tepe noktası odaklı model

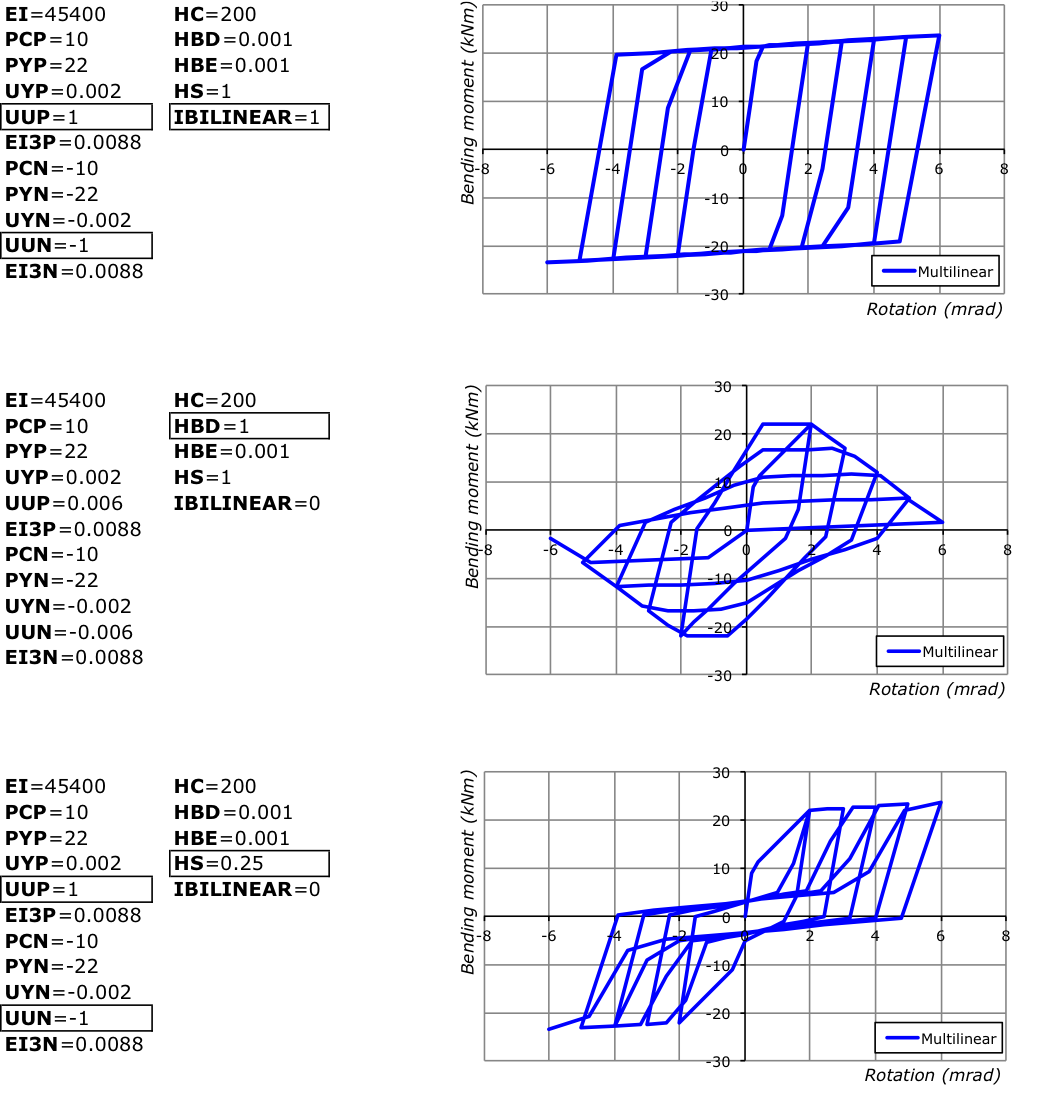

Aşağıda modelleme kapasitesini göstermek amaçlı örnek uygulamalar gösterilmiştir, 'kutucuk'la işaretlenen değişkenlerin varsayılan değerleri değiştirilmiştir):
