Raf eleman tipi - rack

Bu eleman, ince duvarlı, açık kesitli bir 3D kiriş elemanıdır. Eleman, düğüm başına yedi serbestlik derecesiyle karakterize edilir. Böylece hem yer değiştirmeler, hem iç gerilmeler, eğilme yer değiştirmeleri ve iki momentli gerilmelerin dahil olduğuö hem de eğilme ile burulma arasındaki bağlaşıklıktan elde edilen eğilme-burulma ve yanal-burulma burkulması doğru bir şekilde tahmin edilir. Dahası, model, kesme merkezinin kütle merkezine eksantrikliğini hesaba katar ve tüm Wagner katsayılarını dikkate alır, bu da onu simetrik olmayan kesitlerle kullanım için uygun kılar.

Sonuç olarak formülasyon, çelik depolama palet raflarının (lojistik alanında) ve genellikle mono-simetrik dudaklı kanal kesitlerine sahip dikmelerden oluşan iskelelerin modellenmesi için de idealdir.

Raf elemanı, (elastik) malzeme özellikleri (elastisite modülü ve Poisson oranı) ve kesit konfigürasyonu sağlanırsa tam olarak tanımlanabilir. İlki, raf elemanı sınıfının ana diyalog kutusunda verilmiştir (aşağıdaki şekle bakınız).

Kesit geometrisi özel bir diyalog kutusunda tanımlanabilir. Herhangi bir ince duvarlı açık kesit konfigürasyonu modellenebilir ve kesitin farklı kısımlarına farklı kalınlıklar atanabilir. Kullanıcı kesitin köşe noktalarının koordinatlarını tanımladıktan ve Kesit Oluştur butonuna tıkladıktan sonra kesit ekranda gösterilir ve elastik kesit özellikleri, Wagner katsayıları ve kayma merkezinin konumu otomatik olarak hesaplanır.

Bu elemanın diyalog kutusunda, Genel> Proje Ayarları> Sönümleme'de tanımlanan global sönümlemenin aksine, elemana özgü bir sönümleme tanımlamak da mümkündür. Bunu yapmak için, kullanıcıların sadece Sönümleme düğmesine basması ve ardından söz konusu elemana daha iyi uyan sönümleme türünü seçmesi gerekir (kullanıcılar, mevcut farklı sönümleme türleri hakkında Sönümleme menüsüne başvurmalı ve hangilerinin daha iyi seçenek olabileceğine dair ipuçları almalıdır).Eleman seviyesinde tanımlanan sönümleme, global sönümlemeye göre önceliklidir, yani belirli bir elemanın serbestlik dereceleriyle ilişkili "global olarak hesaplanan" sönümleme matrisi katsayıları şu katsayılar ile değiştirileceltir; elemanın kütle matrisinin kütle orantılı bir parametre ile çarpımı veya eleman rijitlik matrisinin rijitlikorantılı bir parametre ile çarpımı veya bir eleman Rayleigh sönümleme matrisinin hesaplanması

NOT: Rayleigh sönümlemesi, bir elemandan diğerine değişen katsayılar kullanılarak veya global sönümleme ayarlarında kullanılanlara göre eleman seviyesinde tanımlanırsa, klasik olmayan Rayleigh sönümlemesi modellenir, çünkü Rayleigh sönümlemesi tek tip sönümleme tanımı gerektirir.

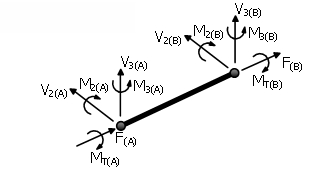

Yerel eksenler ve çıktı gösterimi
