Yük eğrileri

Yük eğrileri bölümünde, zaman-tanım alanı eğrisi, zaman ve yük çiftlerinin doğrudan girilmesi (Fonksiyon oluştur) veya yük eğrisinin tanımlandığı bir metin dosyasının okunması (Fonksiyon yükle) yoluyla tanımlanabilir.

Önemli: Yük eğrisinin metin dosyası MS-DOS Windows biçiminde olmalıdır (yani, dosyaları Notepad kullanarak ANSI (kodlama) olarak kaydediniz.

Genellikle, statik zaman-tanım alanı analizi yükleme eğrisinin oldukça yalın olduğu numuneler üzerindeki basit tekrarlı testleri modellemekte kullanılır ve bunu kullanıcılar Oluştur seçeneğiniyle doğrudan SeismoStruct içinde tanımlayabilir. Diğer taraftan, her koşulda geçerli olmamakla birlikte (örn. darbe/patlama analizi), dinamik analiz durumunda uygulanan eğri genellikle, veri değerleri bir metin dosyasında bulunan ve Yükle seçeneği ile programa yüklenen bir ivme kaydından oluşur. Bununla birlikte, zaman-tanım alanını tanımlama seçeneklerinin ikisinden biri (Oluştur ve Yükle) her iki analiz tipinde de kullanılabilir.

Analiz Başlangıç Zamanı analizin başladığı zamandır ve daima sıfıra eşit olduğu kabul edilir. Bu sebeple, tüm zaman-tanım alanı eğrileri 0,0'dan daha büyük zaman girdilerine sahip olmalıdır. Ayrıca, zaman-tanım alanı eğrileri yapıya farklı zamanlarda uygulanacaksa (örn. eş zamanlı olmayan sismik girdi, aynı yapıya peşpeşe etkiyen iki deprem (çakışık düğüm noktaları kullanılacak), vb), metin dosyasından yüklenen belirli bir zaman-tanım alanının yapıya uygulanmaya başlayacağı zamanı tanımlamak için Gecikme parametresi kullanılmalıdır. Diğer bir deyişle, kullanıcının bir zaman gecikmesi tanıtmak için zaman-tanım alanı veri noktalarını el ile değiştirmesine gerek yoktur, çünkü program bunu otomatik olarak yapar.

Belirlenecek dosya yükleme parametrelerine (zaman sütunu, ivme sütunu, ilk satır, son satır) ilişkin belirsizlik olduğunda, kullanıcı dosyayı incelemeye izin veren Metin Dosyasını Görüntüle özelliğini kullanabilir. Zaman-tanım alanı yüklendikten sonra, daha önce bahsedilen girdi parametreleri hala değiştirilebilir (örn. eğer 5000 satırlı bir ivme kaydı yüklendikten sonra, sadece ilk 1000 verinin önemli olduğu anlaşılması). Görüntüyü Güncelle düğmesi yapılan değişikliklerin grafiksel çıktıda görüntülenmesinde kullanılabilir.

Bir ivme zaman-tanım alanı tanımlama

İvme kaydını açmak için, kullanıcıların Yük Eğrileri bölümündeki Yükle düğmesini seçmesi ve ardından ilgili girdi dosyası parametrelerini tanımlaması gerekir; okunacak ilk satır ve son satır, zaman tanım alanının zaman adımı ve ölçekleme faktörüdür (kullanıcılar okunmakta olan ivme kaydını büyütmek veya küçültmek istiyorsa).

İlk satır değeri (varsayılan olarak 6'ya eşittir) esasen dosyanın başlangıcından itibaren ihmal edilecek satır sayısını belirtir. Genellikle ivme kaydı metin dosyaları, kaynaklarını, özelliklerini vb. açıklayan giriş başlık satırları içerir.Bu satırların program tarafından okunmayacağı açıktır. Örnek olarak, genellikle 31 satırlık bir başlığın bulunduğu Avrupa Kuvvetli Hareket Veritabanından elde edilen düzeltilmiş ivme kaydı dosyalarını ele alalım. Bu durumlarda, okunacak ilk satır açıkça 32'ye eşit olur.

Son satır parametresi (program tarafından otomatik olarak algılanır), metin dosyasının ivme değerlerinden sonra ek bilgiler içerdiği özel durumlar için de gereklidir. Bu, hız ve/veya yer değiştirme zaman tanım alanlarının ivme karşılıklarını takip ettiği bir dizi güçlü hareket veri tabanından gelen dosyalar için tipik bir davranıştır. Bu gibi durumlarda, son satır değerinin, ivme değerlerinin son satırına işaret etmesi gerektiği açıktır.

SeismoSignal'de işlenecek ivme kayıtları maksimum 2^18 veri noktası içerebilir (yani 262144). Bununla birlikte, aşırı sayıda veri noktası içeren orijinal kayıtların (örn. >10000) çok büyük bellek gereksinimleri nedeniyle yavaş analizlere ve bazı durumlarda sistem hatalarına yol açabileceği belirtilmelidir, bu nedenle kullanıcılara bu tür büyük ivme kaydı girdilerini (genellikle başlangıç ve bitişlerinde ihmal edilebilir büyük miktarda hareket içerirler) kırpmaları ve/veya zaman adımlarını ikiye katlamaları tavsiye edilir (aşırı küçük bir dt kullanılması durumunda).

Ayrıca, okunmakta olan metin dosyası formatının türüne bağlı olarak, aşağıda açıklandığı gibi diğer girdi dosyası parametreleri tanımlanmalıdır.

Satır başına tek değer girdi metin dosyaları

Satır başına tek değer biçiminde kaydedilen ivme kayıtlarını açmak için, kullanıcıların ek bir girdi dosyası parametresi, yani ivme değerlerinin bulunacağı sütun belirtmesi gerekir.

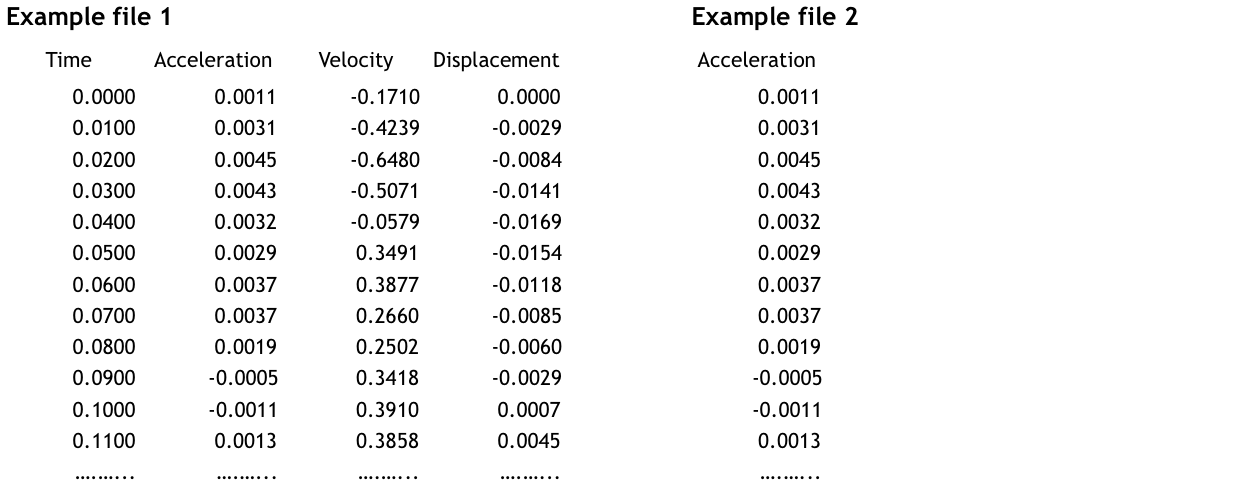

Yukarıda tanımlanan Örnek 1 durumunda, İvme sütunu 2 değerine sahip olacaktır (diğer tüm sütunlardaki değerler program tarafından yok sayılır), Örnek 2 durumunda ise ivme sütunu 1 olarak tanımlanmalıdır.

Satır girdi metin dosyaları başına Zaman ve İvme değerleri

Bu Zaman ve İvme değerlerine kaydedilen ivme kayıtlarını her bir satır formatı tipi için açmak için, kullanıcılar bir ek girdi dosyası parametresi (önceki duruma göre), yani zaman değerlerinin bulunacağı sütunu belirtmelidir.

Kullanıcılar bu seçeneği yararlı bulabilir:

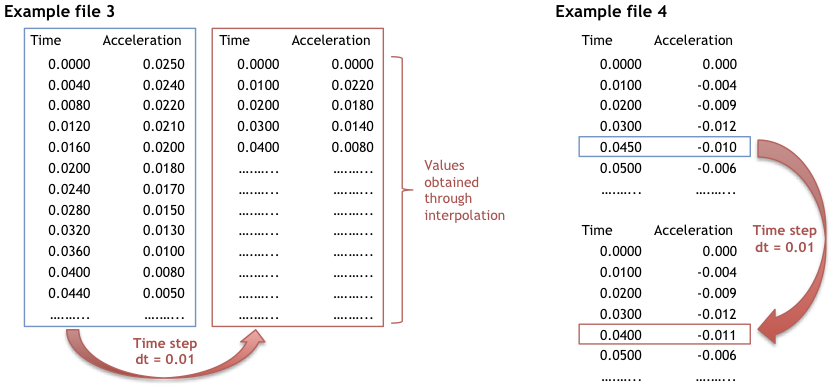

daha sonra program tarafından (enterpolasyon yoluyla) otomatik olarak 'Zaman Adımı dt'de tanımlanan zamana değiştirilebilen bir zaman adımı ile zaman tanım alanlarını yüklemek için (aşağıdaki Örnek 3'e bakın). Aşağıdaki durumlarda kullanılabilir: (i) girdi dosyası düzenli aralıklı olmayan zaman anlarına sahiptir, (ii) girdi dosyası yeterli işleme için çok kaba bir zaman adımına sahiptir, (iii) girdi dosyası bir abartılı derecede küçük olan ve bu nedenle analizleri gereksiz yere geciktirecek veya bilgisayar belleği sorunlarına yol açacak (program tarafından üretilen çok büyük matrisler nedeniyle) bir zaman adımına sahiptir;
düzenli aralıklı olmayan zaman adımlarıyla tanımlanan zaman tanım alanlarını yüklemek; daha sonra program tarafından benimsenen zaman adımı, 'Zaman Adımı dt'de tanımlanan adımdır (aşağıdaki Örnek 4'e bakın).

Satır başına çoklu değer girdi metin dosyaları

Bu Satır başına çoklu değer biçiminde kaydedilen ivme kayıtlarını açmak için, kullanıcıların ayrıca iki ek girdi dosyası parametresi belirtmesi gerekir;Okuma sıklığı ve başlangıç değerleri atlandı. 1 frekans değeri, tüm değerlerin okunduğu anlamına gelir; frekans 2, diğer tüm değerlerin okunduğu anlamına gelir; frekans 3, üç değerden birinin okunduğu anlamına gelir (tipik olarak, ivme, hız ve yer değiştirme değerlerinin sırayla verildiği dosyalarda kullanılır).

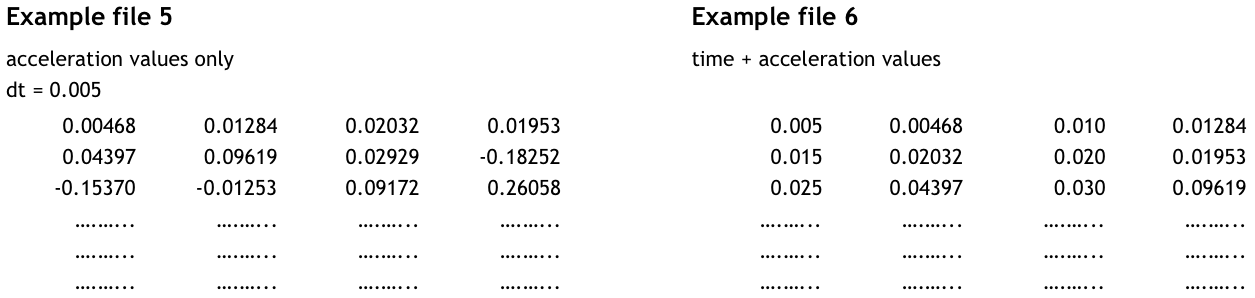

Yukarıda tanımlanan Örnek 5 durumunda, tanımlanacak frekans 1 olacaktır (ve atlanan ilk değerler 0 olmalıdır), Örnek 6 durumunda, frekans değeri 2 olmalıdır (ve atlanan başlangıç değerleri, 1 olmalıdır).

ESM Format dosyaları

ESM formatında kaydedilen ivme kayıtlarını açmak için, bu parametreler program tarafından otomatik olarak algılandığından, kullanıcıların herhangi bir ek girdi dosyası parametresi belirtmelerine gerek yoktur.

Not: Kullanıcılar ivme kaydının tamamını yüklemek istemedikleri takdirde, İlk ve/veya Son satır, Ölçekli Faktör, Frekans ve Atlanan Başlangıç Değerlerinin değerlerini değiştirerek uygun değişiklikleri yapabilirler. Kullanıcıların, yukarıdaki parametrelerde herhangi bir değişiklik yapmadan önce ESM formatını derinlemesine anlamaları tavsiye edilir.

SMC Format dosyaları

SMC formatında kaydedilen ivme kayıtlarını açmak için, bu parametreler program tarafından otomatik olarak algılandığından, kullanıcıların herhangi bir ek girdi dosyası parametresi belirtmelerine gerek yoktur.

Not: Kullanıcılar ivme kaydının tamamını yüklemek istemedikleri takdirde, İlk ve/veya Son satır, Ölçekli Faktör, Frekans ve Atlanan Başlangıç Değerlerinin değerlerini değiştirerek uygun değişiklikleri yapabilirler. Kullanıcıların, yukarıdaki parametrelerde herhangi bir değişiklik yapmadan önce SMC formatını derinlemesine anlamaları tavsiye edilir.

PEER NGA Format dosyaları

PEER NGA formatında kaydedilen ivme kayıtlarını açmak için, bu parametreler program tarafından otomatik olarak algılandığından, kullanıcıların herhangi bir ek girdi dosyası parametresi belirtmelerine gerek yoktur.

Not: Kullanıcılar ivme kaydının tamamını yüklemek istemedikleri takdirde, İlk ve/veya Son satır, Ölçekli Faktör, Frekans ve Atlanan Başlangıç Değerlerinin değerlerini değiştirerek uygun değişiklikleri yapabilirler. Kullanıcıların, yukarıdaki parametrelerde herhangi bir değişiklik yapmadan önce PEER NGA formatını derinlemesine anlamaları tavsiye edilir.

Kullanıcılar, program tarafından kullanılan birimleri girdi dosyasınınkilere eşit olarak ayarlamak için 'Birimleri Değiştir' özelliğinden de yararlanabilirler.

Bir ivme kaydı tanımlandıktan sonra, sırasıyla tek ve çift zaman entegrasyonu yoluyla elde edilen, karşılık gelen hız ve yer değiştirme zaman-tanım alanları otomatik olarak hesaplanır (yamuk kuralı kullanılarak) ve Zaman Serisi program penceresinde çizilir.

Notlar

Belirli bir metin dosyasından zaman-tanım alanı eğrisi yüklendikten sonra, zaman-tanım alanı eğrisi noktaları proje dosyasının içine kaydedildiği için metin dosyası silinebilir.
Kullanıcılara başlarken yardımcı olmak için, [g]'ye normalize edilmiş sekiz ivme kaydı seti programın kurulum dosyası içinde verilmiştir; kullanıcı, Dosya Seç düğmesini kullanarak otomatik olarak buraya yönlendirilir. Ayrıca, kullanıcılar çevrimiçi güçlü yer hareketi (deprem) veritabanlarından (Strong Ground Motion Databases) da ek ivme kayıtlarına ulaşabilir.
