Cimentación

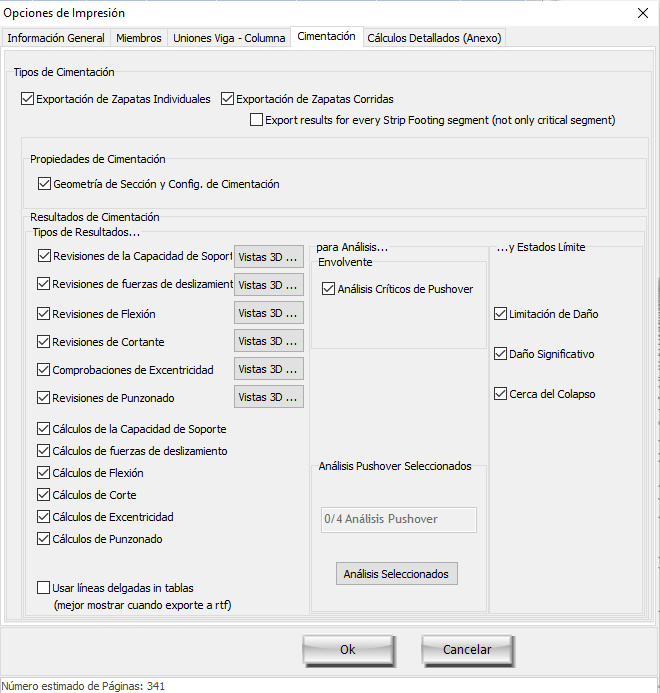

En el módulo de Cimentación los usuarios pueden determinar la información sobre las revisiones de Cimentación que se exportarán en el reporte técnico. También es posible no generar ninguna información desactivando las casillas de verificación Exportar zapatas individuales y Exportar zapatas corridas.

Los usuarios pueden seleccionar si exportar solo información simple o detallada sobre la geometría y la configuración de la Cimentación. Cabe señalar que los resultados exportados para la Cimentación pueden diferir según el Código seleccionado. Finalmente se pueden definir los estados límite para los que se exportarán los resultados, así como las correspondientes Vistas 3D.

Notas

1. El módulo está activo solo si las revisiones relativas a la Cimentación se han llevado a cabo.
2. La opción de seleccionar la envolvente de los análisis más críticos o los valores medios están disponibles. El último solo está disponible en el procedimiento dinámico no lineal. Sin embargo se pueden seleccionar análisis específicos mediante el botón de Seleccionar Análisis
3. La perspectiva de la vista 3D se modifica en el reporte, mediante el botón de Vistas 3D..., una vez que se hace clic en el botón de Actualizar Vista del Reporte.
