Ejecutando el Análisis
Luego de introducir la configuración del modelo y llevar a cabo el análisis de los eigenvalores, el usuario está listo para ejecutar el análisis de pushover. Esto se lleva a cabo en el área de Análisis de Pushover o Análisis Dinámico de SeismoBuild al seleccionar el botón de Correr Análisis.
Dependiendo del tamaño de la estructura, los elementos de pórtico seleccionados, las cargas aplicadas y la capacidad de procesamiento del ordenador que se esté utilizando, el análisis puede tardar de algunos segundos hasta varios minutos.
Mientras el análisis se ejecuta, una barra de progreso proporciona al usuario con un porcentaje que le indica cuánto ha progresado, y un mensaje arriba de la barra informa sobre el número de análisis que se está corriendo. De esta forma los usuarios pueden estimar de forma rápida el tiempo de espera requerido para completar el análisis y planear el horario de trabajo subsecuente. El análisis también puede pausarse, permitiendo a los usuarios (i) priorizar los recursos computacionales para llevar a cabo tareas urgentes o (ii) revisar los resultados obtenidos hasta ese punto, que puede ser útil para valorar si progresar con otros análisis. Se puede continuar el análisis si el usuario vuelve a oprimir el botón de Correr Análisis.
Además, el usuario tiene también la opción de observar el gráfico en tiempo real de la capacidad (pushover estático) o la curva de historial de desplazamientos (análisis time-history) de cualquier nodo dado y respectivo grado de libertad pre-seleccionado o el diagrama de desplazamiento del piso superior vs. tiempo (análisis dinámico). Este opción puede, sin embargo, reducir la velocidad de procesamiento y aumentar el tiempo requerido para la ejecución del análisis al ser utilizadas en ordenadores relativamente lentos, por lo cual el usuario tiene también la opción de inhabilitar los gráficos en tiempo real y seguir sólo el registro del análisis.

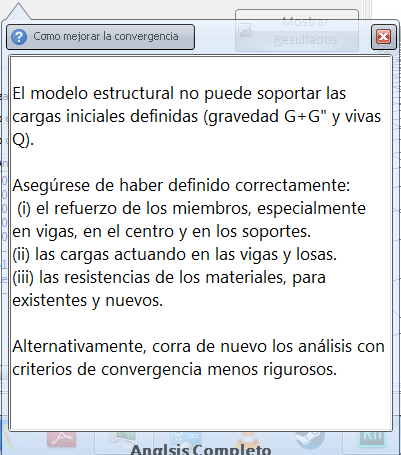

Cuando los análsis se completan, un mensaje aparece proporcionando la información sobre la ejecución de los mismos. En particular, el mensaje informa si el proceso en su totalidad fue llevado a cabo con éxito (es decir, todos los análisis han alcanzado el desplazamiento máximo definido o se han completado todos los pasos de las tiempo-historias definidos en el análisis dinámico), o si el solucionador de SeismoBuild no pudo ejecutar todos los análisis hasta el final, debido a dificultades de convergencia. En el último caso, el mensaje informa sobre el porcentaje de desplazamiento máximo alcanzado cuando se terminó el análisis.
Notas
- Cuando la deformada en tiempo real de la estructura resulte difícil de interpretar (ya sea porque los desplazamientos son demasiado grandes o demasiado pequeños), los usuarios pueden hacer clic derecho sobre la ventana gráfica y ajustar los respectivos Multiplicadores de la Deformada. También es posible realizar ajustes más finos utilizando las Opciones de Gráfico 3D (por ej., en algunos casos puede resultar útil fijar los ejes del gráfico en lugar de dejar que sean actualizados automáticamente por el programa). Se recomienda consultar la sección Visor de la Deformada por mayor información y sugerencias respecto de la visualización en tiempo real de la deformada del modelo.
- La versión actual de SeismoBuild no cuenta con la posibilidad de multi-procesamiento, es decir, no puede aprovechar las ventajas del hardware con procesadores múltiples, por lo cual la velocidad de un solo análisis puede ser incrementada sólo aumentando la velocidad del CPU (junto con las velocidades de la caché del CPU, el Front Side Bus, la RAM, la RAM de video, el disco duro (rotación y acceso).
- Hay una limitación en SeismoBuild (4GB en Windows 64-bits y 3GB en Windows 32-bits). Sin embargo, estos límites son considerablemente mayores a la memoria RAM requerida para proyectos de evaluación de estructuras típicas.
