Parámetros de Respuesta Global

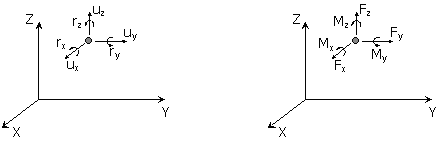

Para el análisis de Pushover hasta cuatro tipos de parámetros de respuesta global pueden ser obtenidos como output en este módulo; (i) desplazamientos estructurales, (ii) fuerzas y momentos en los apoyos, (iii) curvas histeréticas y (iv) revisiones Basadas en Código. Aparte de este último, todos los resultados se obtienen en el sistema global de coordenadas, como se ilustra en la figura abajo, donde debe notarse que las variables de rotación/momento definidas en referencia a un eje particular indican rotación/momento alrededor y no a lo largo de dicho eje.

Nota: Las reacciones en los apoyos deberían ser, en principio, iguales a las fuerzas internas en la base de los elementos conectados a los nodos de fundación. En otras palabras, uno habitualmente esperaría que los valores obtenidos en Fuerzas y Momentos en los Apoyos fueran idénticos a aquellos dados en Solicitaciones en los Elementos para los elementos conectados a las fundaciones. Sin embargo, algunos factores pueden conducir a la existencia de diferencias entre estos dos parámetros de respuesta, por ejemplo, las solicitaciones en los elementos están dadas en el sistema local de referencia de cada elemento, mientras que las reacciones en los apoyos son provistas en el sistema global de coordenadas. Por lo tanto, en los casos en los que la estructura experimenta grandes desplazamientos/rotaciones, es posible observar diferencias entre las fuerzas de corte en los elementos y las reacciones horizontales en los apoyos.

Todos estos parámetros de respuesta global se describen brevemente a continuación:

Desplazamientos Estructurales
El usuario puede obtener los resultados de desplazamientos de cualquier número dado de nodos, incluido el nodo de control, para cualquiera de los seis grados de libertad globales disponibles. La posibilidad de que el output sea en términos de desplazamientos relativos también está disponible, así como la opción de escoger mostrar en la gráfica valores máximos, mínimos y absolutos.

Fuerzas y Momentos en los Apoyos
 Al igual que para las deformaciones estructurales, las fuerzas y los momentos de apoyo pueden ser obtenidos en todas las direcciones para todos los nodos con restricciones externas. La posibilidad de obtener como output las fuerzas/los momentos totales en una dirección específica, en lugar de valores para apoyos individuales, permite también calcular y graficar valores de corte basal total, por ejemplo. También existe la opción de mostrar en la gráfica valores máximos, mínimos y absolutos.

Nota: Evidentemente, la reacción de momento total no incluye efectos de vuelco, ya que consiste simplemente de la suma de los momentos en los apoyos de la estructura.

Curvas Histeréticas
El usuario puede especificar un grado de libertad traslacional/rotacional global a graficar en conjunto con el correspondiente corte basal/momento basal total, o factor de carga (análisis de pushover). En un análisis estático, dicho gráfico representa la curva de capacidad de la estructura.  La posibilidad de mostrar en la gráfica valores máximos, mínimos y absolutos también está disponible.

Revisiones Basadas en Código
Aquí es posible para el usuario llevar a cabo revisiones basadas en código. Primero, él/ella debe seleccionar el nombre de la revisión en el menú desplegable. Luego, es necesario seleccionar el paso del análisis (p. ej. un estado límite en particular). En lo referente a las opciones de visualización, los resultados pueden mostrarse para todos los elementos o únicamente para aquellos elementos que han alcanzado el criterio seleccionado.
