Visor de la Deformada

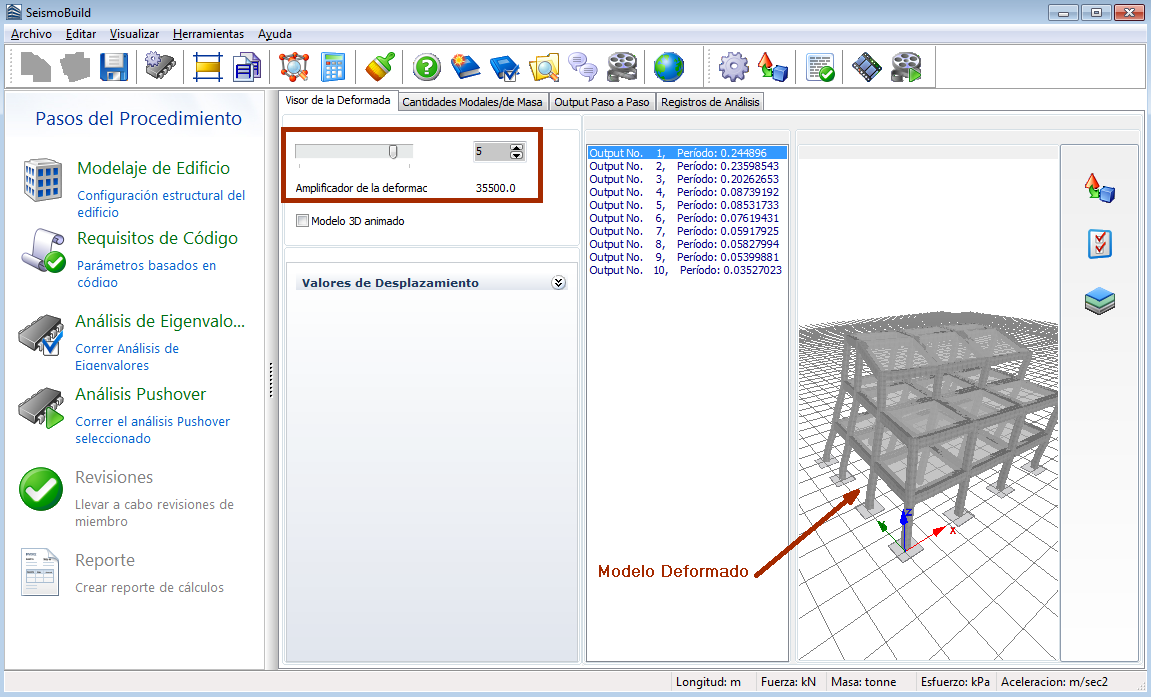

Con el Visor de la Deformada, los usuarios tienen la posibilidad de visualizar la deformada del modelo en cada paso del análisis (haciendo doble clic sobre el identificador del output deseado para actualizar la vista de la deformada).

El gráfico de la deformada puede ser ajustado y personalizado utilizando las Opciones de Gráfico 3D y luego copiado a cualquier aplicación de Windows mediante la herramienta Copiar Gráfico 3D. Además, cuando la deformada de la estructura en tiempo real sea de difícil interpretación (ya sea porque los desplazamientos son demasiado grandes o demasiado pequeños), es posible utilizar el Multiplicador de la Deformada, que se encuentra en el menú desplegable que aparece al hacer clic derecho con el mouse o a través del menú principal (Herramientas > Ajustes Deformada…) o mediante el botón correspondiente  en la barra de herramientas, para adaptar mejor la imagen.

Finalmente, el modo de vibración de una estructura (según se obtuvo del análisis de eigenvalores) se ilustra de forma animada marcando la casilla de Modelo 3D Animado.
