Tensión Diagonal en las Uniones (NTC & KANEPE)

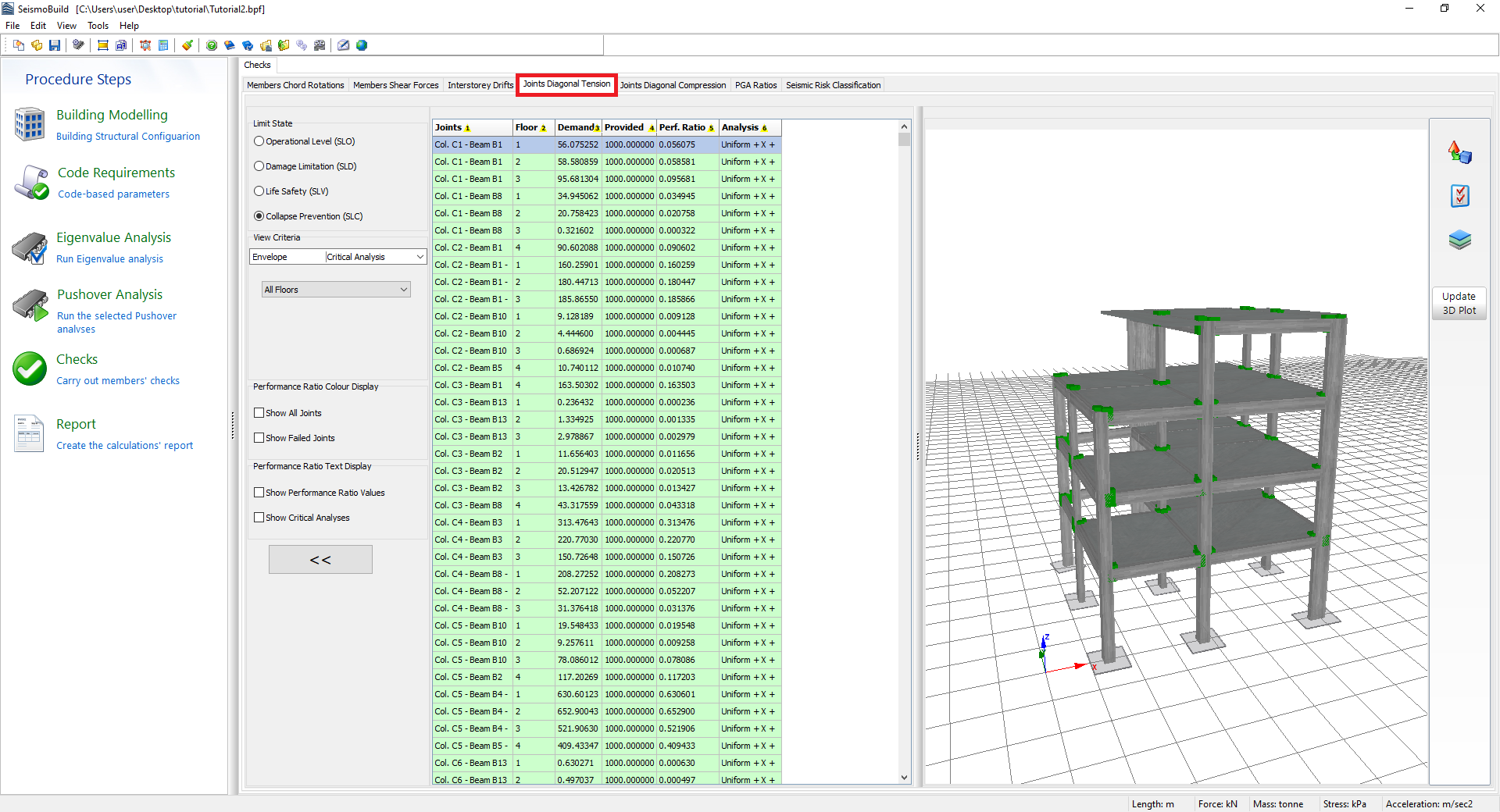

Aquí se presentan los resultados de la revisión de tensión diagonal en las uniones viga-columna (esta revisón aplica solamente para NTC & KANEPE). Los usuarios pueden seleccionar, para cada Estado Límite, ver los resultados y criterios, que incluyen el número de análisis y el piso. Los estados límite disponibles son aquellos seleccionados en el módulo de Estados Límite y de Requisitos de Código. Además, en el menú desplegable para la selección de análisis, aparte de los análisis ejecutados hay una opción llamada Análisis Crítico, el cual es la envolvente de los resultados de todos los análisis.  Las uniones que han excedido su capacidad de tensión diagonal se marcan con rojo en la tabla y la vista 3D, mientras que las diferentes opciones de visualización están disponibles. Por ejemplo, los usuarios pueden seleccionar mostrar los índices de desempeño de los miembros o el análisis crítico de cada miembro en el gráfico 3D, o mostrar los elementos con diferentes colores, dependiendo del valor de su relación de desempeño para el estado límite seleccionado.

Notas

1. Es posible esconder la tabla de datos de entrada a través del botón [<<], para poder ver el modelo estructural 3D en modalidad de pantalla completa.
2. Haciendo clic derecho en una unión viga-columna y seleccionando Ver Todas las Revisiones de Unión, una ventana aparece con las revisiones de todos los análisis para esa unión en particular.
