Definir Varillas de Refuerzo Adicionales

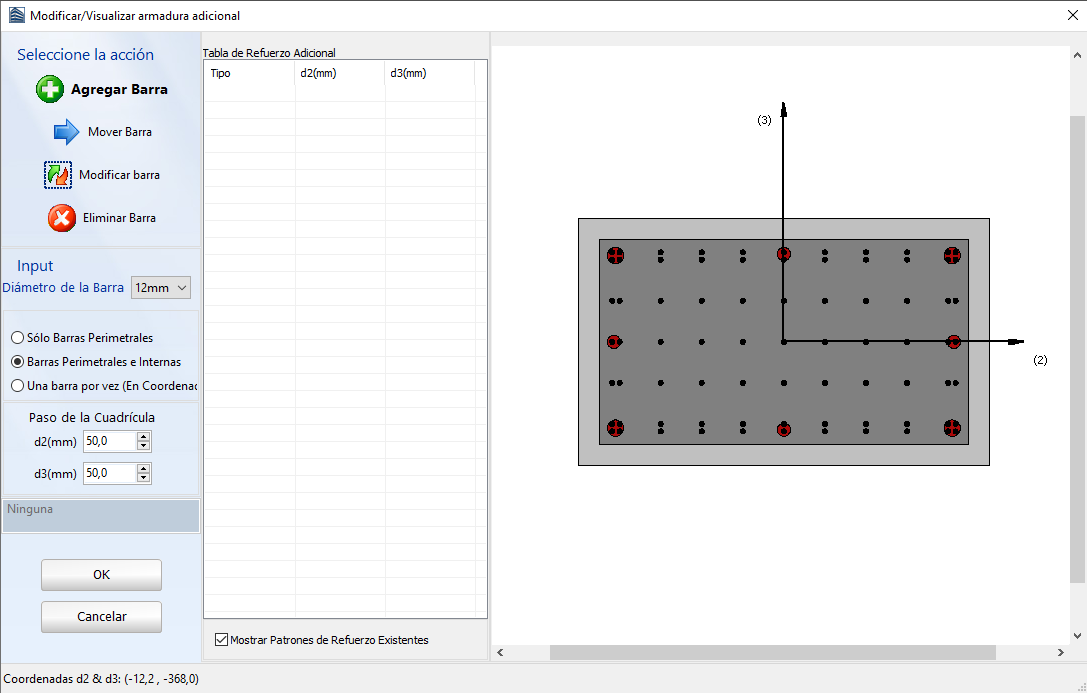

Varillas de de refuerzo adicionales pueden agregarse a través del Módulo de Varillas Adicionales disponible en la Ventana de Propiedades de las vigas, columnas y muros, donde refuerzo adicional puede introducirse gráficamente. Una vez el botón Agregar Varillas se selecciona el módulo de Modificar/Ver refuerzo adicional aparece.

Para poder agregar una varilla de refuerzo los usuarios deben:

  1. Seleccionar el botón de Agregar Varilla;

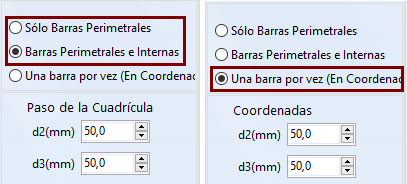

  1. definir las propiedades de la grilla, especificando si la grilla aparece en la sección entera o solamente en el perímetro, así como el intervalo de la grilla; alternativamente las coordenadas de la varilla pueden introducirse si la tercera opción para Única Varilla se selecciona;

  1. seleccionar el diámetro de la varilla;

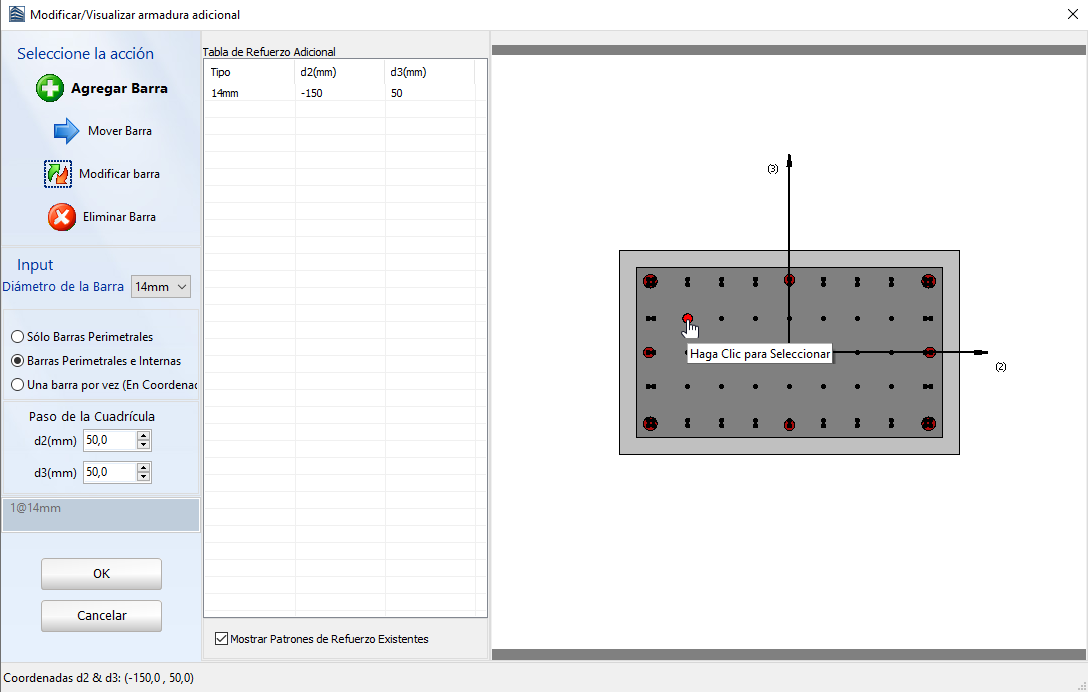

  1. agregar varillas graficamente haciendo clic en la vista en planta de la sección.

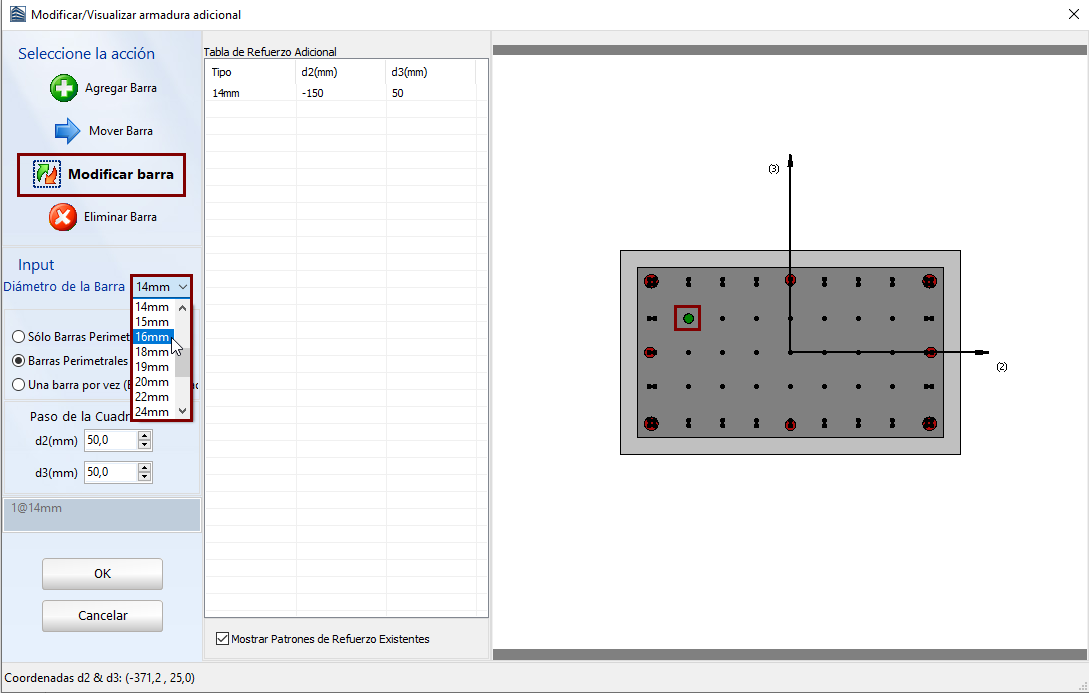

Además, los usuarios pueden modificar las varillas de refuerzo haciendo clic en el botón de Seleccionar/Modificar Varilla, seleccionar la barra para modificar y cambiar su diámetro.

El refuerzo adicional puede removerse haciendo clic en el botón correspondiente y seleccionando la vista en planta de la sección para removerlo gráficamente.

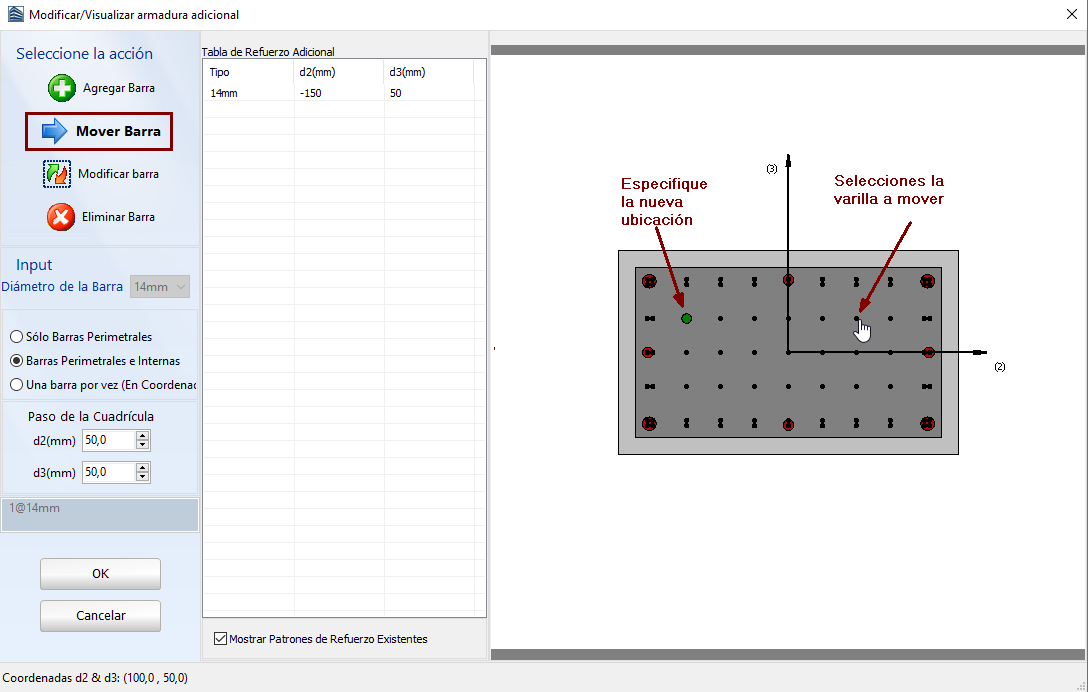

Finalmente, las varillas pueden moverse a coordenadas diferentes a través del botón de mover varillas, los usuarios deben seleccionar la varilla y especificar su nueva ubicación de manera gráfica.

Debe notarse que las varillas de refuerzo aplicadas a través de los patrones de refuerzo disponibles no son editables con el módulo de Mover/Ver refuerzo adicional y los usuarios solo pueden seleccionarlas para visualizarlas desde el checkbox correspondiente.
