Insertar Muros Compuestos

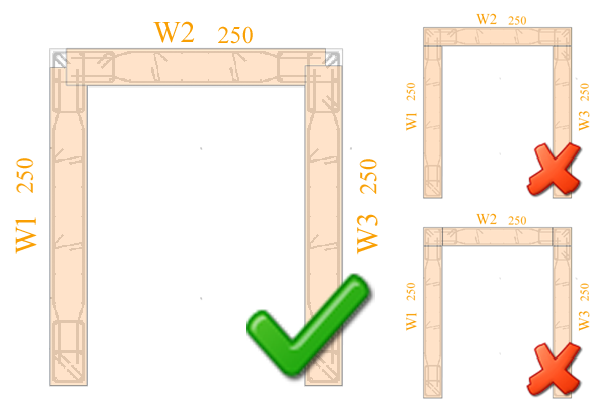

Varios miemmbros de muro deben insertarse para poder modelar un muro compuesto. De acuerdo con investigaciones recientes (Beyer K., Dazio A., y Priestley M.J.N. [2008]), la mejor manera de subdividir sistemas no planares de muros en secciones es dividiendo el área de la esquina entre el ala y los muros, como se muestra en la siguiente figura.

De esta manera, la varilla esquinera interna se atribuye a ambos el alma y el ala de la sección, mientras que la varilla exterior no se asigna a ninguna sección, modelando correctamente así el área total de refuerzo.

Nota: Links horizontales se asignan automáticamente por el programa, para conectar los elementos verticales definidos.
