Insertar Losas en Voladizo

Para introducir una losa en voladizo, un Borde Libre debe dibujarse primero para delinear la forma de la losa. El Borde Libre puede agregarse desde el menú principal (Insertar > Bordes Libre) o a través del botón correspondiente en la barra de herramientas .

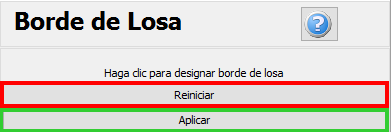

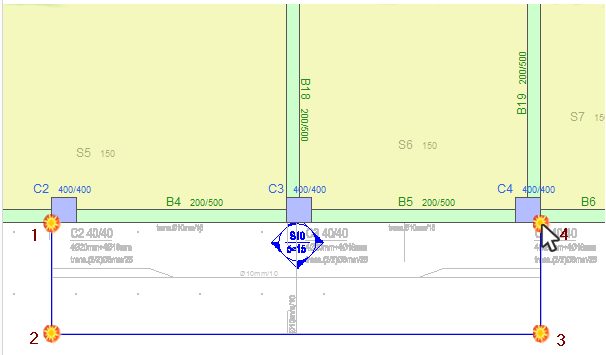

Luego de definir los puntos esquineros del Borde Libre, debe darse clic sobre el botón de “Aplicar” para completar la inserción. Alternativamente, con el botón de Reset el usuario puede decidir redibujar el borde libre.

Cuando el Borde Libre ha sido definido exitosamente, los usuarios pueden insertar una nueva losa, haciendo clic en el área rodeada por el Borde Libre y los elementos estructurales (columnas, muros y vigas).
