Aberturas en Losas

Pueden insertarse losas con aberturas usando el Modelador de Edificio con la ayuda de la herramienta de borde libre. El Borde Libre puede insertarse desde el menú principal (Insertar > Borde Libre) o a través del botón correspondiente de la barra de herramientas .

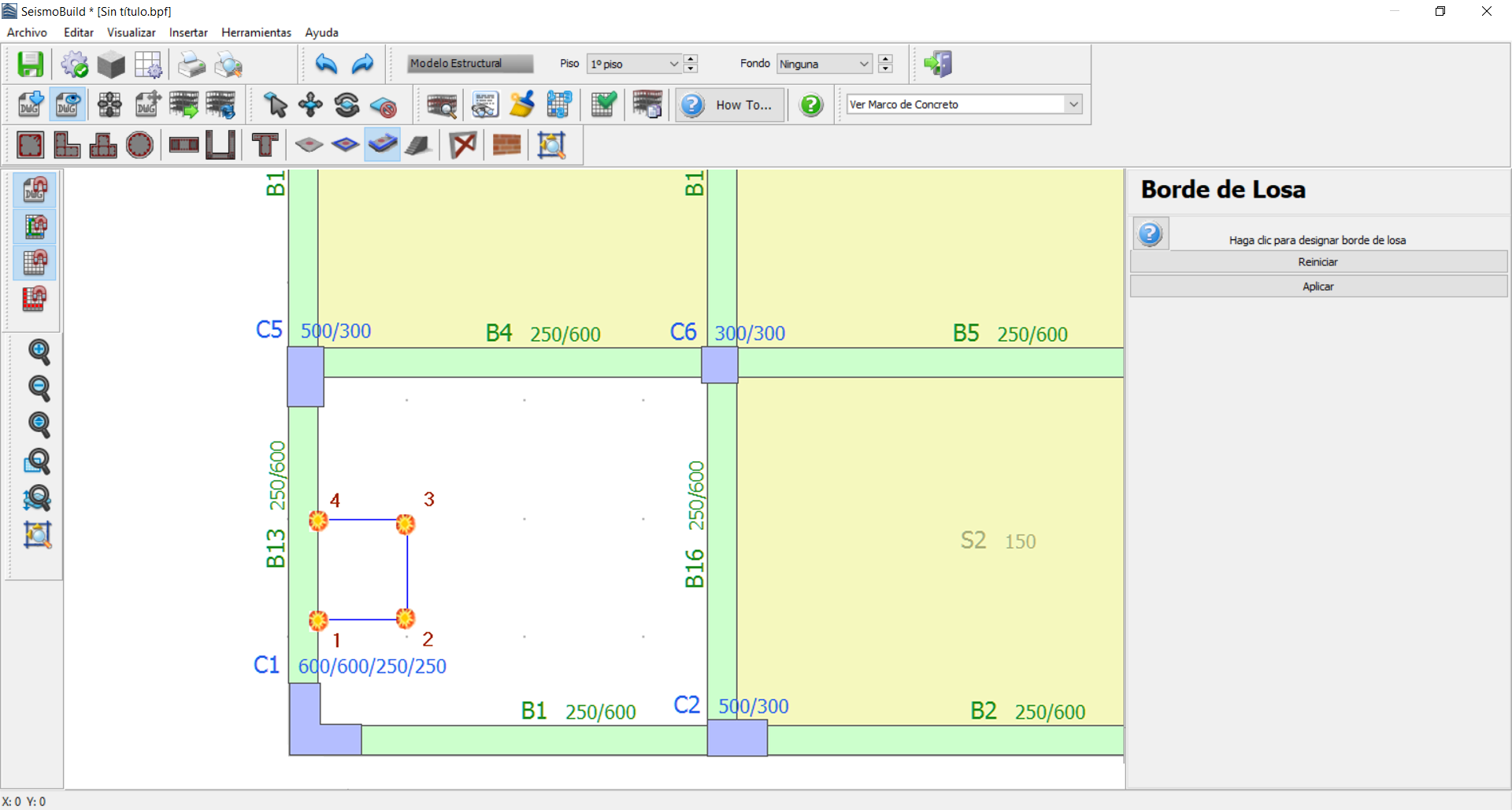

Luego de definir los puntos de las esquinas del borde libre, usados para delinear la forma de la abertura, debe hacerse clicl en el botón de Aplicar en la Ventana de Propiedades para completar su inserción. El Borde Libre debe empezar y terminar en un miembro estructural ya definido, columna, viga o muro. No se permiten las aberturas medio de la losa.

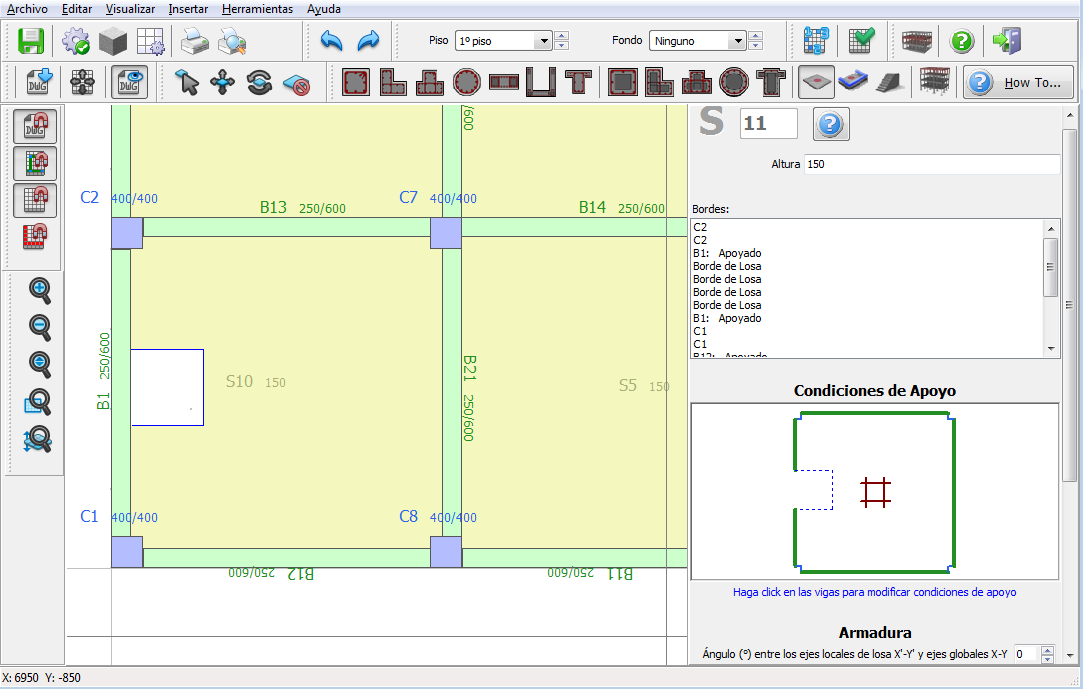

Cuando el Borde Libre ha sido exitosamente definido por el usuario, es posible insertar una nueva losa.
